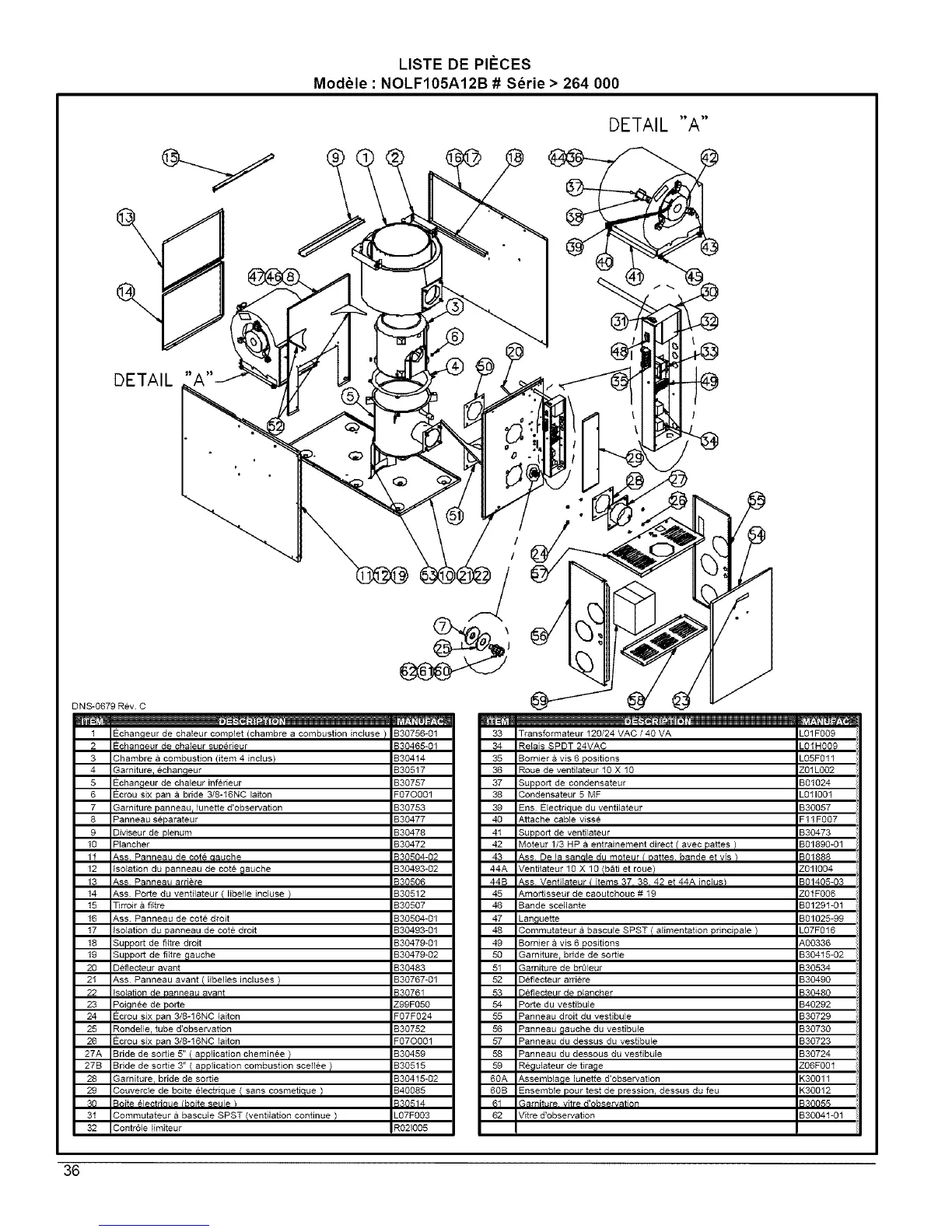

LISTE DE PIECES
ModUle : NOLF105A12B # S_rie > 264 000
DETAIL 'A
DN S-0679 R@v.C
i I
DETAIL "A"
1 Echan_eur de chaleur complet/chambre a combustion incluse / B30756-01
2 Echanaeur de chaleur su#erieur B30465-01
3 Chambre a combustion (item 4 inclus / B30414
4 Garniture, echan_eur B30517
5 Echan_eur de chaleur inferieur B30757
6 Ecrou six pan a bride 3/8-16NC laiton F070001
7 Garniture panneau T lunette d'observation B30753
8 Panneau separateur B30477
9 Diviseur de plenum B30478
10 Plancher B30472
11 Ass. Panneau de cote aauche B30504-02
12 Isolation du panneau de cote gauche B30493-02
n
13 Ass Panneau arriere B30506
14 Ass Porte du ventilateur ( libelle incluse ) B30512
15 Tirroir a filtre B30507
16 Ass. Panneau de cote droit B30504-01
17 isolation du panneau de cote droit B30493-01
18 Support de fittre droit B30479-01
19 Supportde filtre _auche B30479-02
20 Deflecteur avant B30483
2I Ass Panneau avant / libelles incluses ) B30767-01
22 Isolation de r_anneau avant B30761
23 Poignce de porte Z99F050
24 Ecrou six pan 3/8-16NC laiton F07F024
25 Rondelle, tube d'observation B30752
26 Ecrou six pan 3/8-16NC laiton F070001
27A Bride de sortie 5" ( application cheminee / B30459
27B Bride de sortie 3" / application combustion scellee / B30515
28 Garniture r bride de sortie B30415-02
29 Couvercle de boite 61ectrique ( sans cosmetique / B40085
30 Boite _lectriaue (boite seule / B30514
3I Commutateur a bascule SPST (ventilation continue / L07F003
32 Contr61e limiteur R021005
_m_L ¸ _J_u_L_
33 Transformateur 120/24 VAC / 40 VA
34 Relais SPDT 24VAC
35 Bomier a vis 6 positions
36 Roue de ventilateur 10 X 10
37 Support de condensateur
38 Gondensateur 5 MF
39 Ens Electbque du ventilateur
40 &ttache cable visse
41 Support de ventilateur
42 Moteur 1/3 HP a entrainement direct ( avec pattes /
43 &ss De la sanale du moteur / _3attes bande et vis
44A dentilateur 10 X 10/b_ti et roue /
44B Ass VentJiateur / items 37. 38.42 et 44A inclus/
45 AmortJsseur de caoutchouc # 19
46 Bande scellante
47 Lanquette
48 Commutateur a bascule SPST / alimentation pbncipale )
49 Bomier a vis 6 positions
50 Gamiture. bride de sortie
51 Garniture de brOleur
52 Deflecteur arri¢re
53 Deflecteur de _lancher
54 Porte du vestibule
55 Panneau droit du vestibule
56 Panneau gauche du vestibule
57 Panneau du dessus du vestibule
58 Panneau du dessous du vestibule
59 Re_ulateur de tirade
60A &ssembla,qe lunette d'observation
60B Ensemble pour test de pression, dessus du feu
61 Garniture vitre d'observafion
62 ditre d'observation
L01F009
LOIH009
L05F011
Z01L002
B01024
L011001
B30057
F11FOO7
B30473
B01890-01
B01888
Z01t004
B01405-03
ZOIFO06
B01291-01
B01025-99
L07F016
A00336
B30415-02
B30534
B30490
B30480
B40292
B30729
B30730
B30723
B30724
Z06FO0I
K30011
K30012
B30055
B30041-01
36
