ADS-RR(SR)-TOY02-DS-IG-EN maestro.idatalink.com
ToyoTa venza WiTh JBL and nav 2013-2014
Automotive Data Solutions Inc. © 2021
4
23 145678
9101213 1114
1516
NC
AUX INAUX IN
6
BACKUP CAMBACKUP CAM
YELLOW - 12V (+)YELLOW - 12V (+)
BLACK - GROUND
BLACK - GROUND
RED - ACCESSORY (+)
RED - ACCESSORY (+)
YELLOW/BLACK - FOOT BRAKE
YELLOW/BLACK - FOOT BRAKE
ORANGE - ILLUMINATION (+)
ORANGE - ILLUMINATION (+)
YELLOW/GREEN - REVERSE LIGHT (+)
YELLOW/GREEN - REVERSE LIGHT (+)
PINK - VEHICLE SPEED
PINK - VEHICLE SPEED
LTGREEN - E-BRAKE (-)
LTGREEN - E-BRAKE (-)
BLUE/WHITE - AMP. TURN ON (+)
BLUE/WHITE - AMP. TURN ON (+)
STEP 1
WHITEWHITE
WHITE/BLACK
WHITE/BLACK
GRAY
GRAY
GRAY/BLACK
GRAY/BLACK
LF RCA INPUT
LF RCA INPUT
RF RCA INPUT
RF RCA INPUT
SEE AFTERMARKET
RADIO GUIDE
FOR RADIO WIRE
COLORS
SEE AFTERMARKET
RADIO GUIDE
FOR RADIO WIRE
COLORS
GREEN - LR SPEAKER (+)
GREEN - LR SPEAKER (+)
GREEN/BLACK - LR SPEAKER (-)
GREEN/BLACK - LR SPEAKER (-)
PURPLE/BLACK - RR SPEAKER (-)
PURPLE/BLACK - RR SPEAKER (-)
PURPLE - RR SPEAKER (+)
PURPLE - RR SPEAKER (+)
CONNECTIONS
NOT
REQUIRED
WITH AMP
CONNECTIONS
NOT
REQUIRED
WITH AMP
YELLOW
YELLOW
WHITE
WHITE
RED
RED
BLACK
BLACK
BLACK
BLACK
BLUE/YELLOW
BLUE/YELLOW
BLACK
BLACK
MAIN
HARNESS
RCA CABLES
FACTORY RADIO HARNESS
REVERSE CAMERA HARNESS
TO2 T-HARNESS
STEP 2
STEP 3
STEP 5
WIRES FROM
VEHICLE
CONNECT YELLOW RCA AUX IN
IF VEHICLE IS EQUIPPED WITH
AUXILIARY VIDEO
CONNECT YELLOW RCA AUX IN
IF VEHICLE IS EQUIPPED WITH
AUXILIARY VIDEO
STEP 6
CONNECT IF EQUIPPEDCONNECT IF EQUIPPED
CUT REVERSE
CAMERA
CONNECTOR FROM
TO2 T-HARNESS
AND CONNECT
WIRES AS SHOWN.
CUT REVERSE
CAMERA
CONNECTOR FROM
TO2 T-HARNESS
AND CONNECT
WIRES AS SHOWN.
CONNECT TO
AFTERMARKET RADIO
STEERING WHEEL
CONTROL CABLE

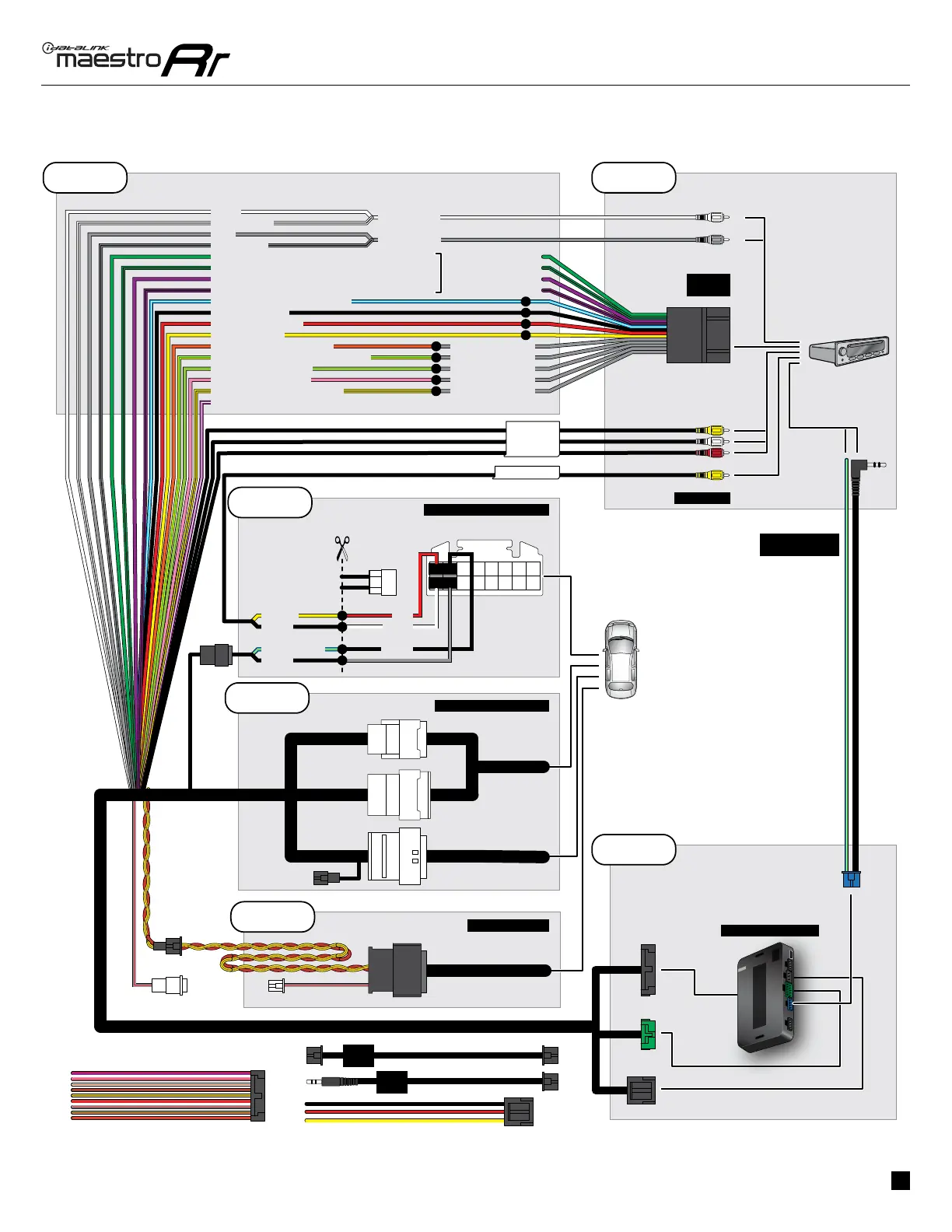

WIRING DIAGRAM with an Amplifier
PURPLE/WHITEPURPLE/WHITE (NOT CONNECTED)
NOT REQUIRED
AUDIO
CABLE
DATA
CABLE
MAESTRO RR MODULE
OBDII CONNECTOR
STEP 4
N.C.N.C.
