Contenu Page
1 Fonctionnement et caractéristiques -------------------------------- 30
2 Montage ------------------------------------------------------------------ 34
3 Raccordement électrique ---------------------------------------------- 35
4 Utilisation du Teach ---------------------------------------------------- 36
5 Programmation ------------------------------------------------------------ 36
6 Mise en service / Fonctionnement ---------------------------------- 40
Instruction de montage ------------------------------------------------ 44
1 Fonctionnement et caractéristiques
Le détecteur pour vannes à mouvement linéaire IX5010 est un systè-
me de mesure linéaire absolu en continue avec une distance de mesu-
re de 80 mm. Le détecteur est utilisé pour signaler la position des van-
nes à mouvement linéaire. Pour la détection de la position, trois points
de commutation programmables peuvent être sélectionnés librement
dans la gamme de mesure. La position est signalée par 3 LED.

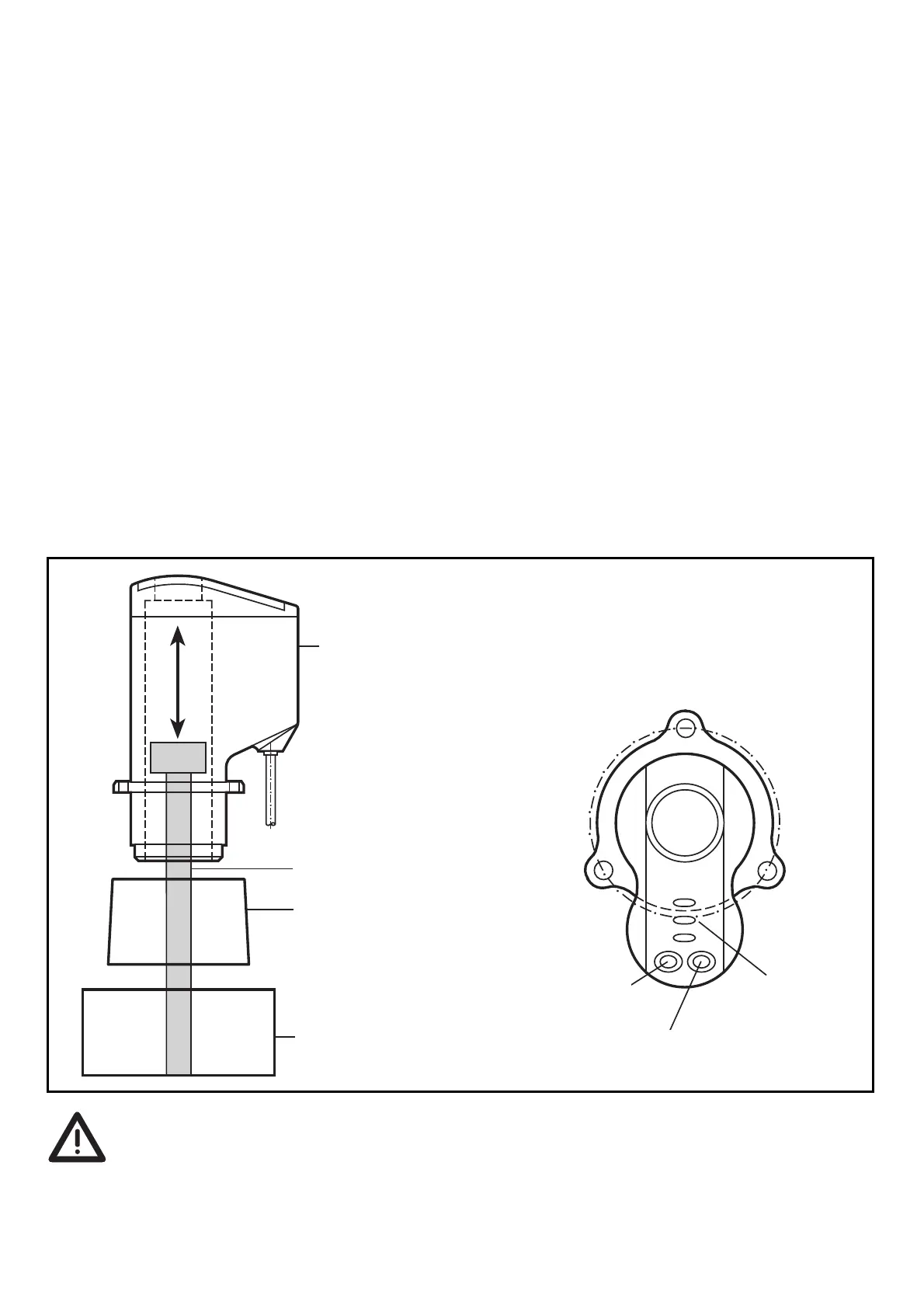

Le détecteur pour vannes à mouvement linéaire IX5010 peut être
adapté aux différents types de vannes. Pour la construction de
l'adaptateur ou la fixation, les exigences décrites dans le chapit-
re Montage (à partir de la page 34) doivent être satisfaites.
30
