Igloo JAMAJKA W Series - Rys.1 Budowa Urządzenia Jamajka; Rys.2 Budowa Urządzenia Marta

2
pl
Instrukcja obsługi Jamajka W, Marta W www.igloo.pl

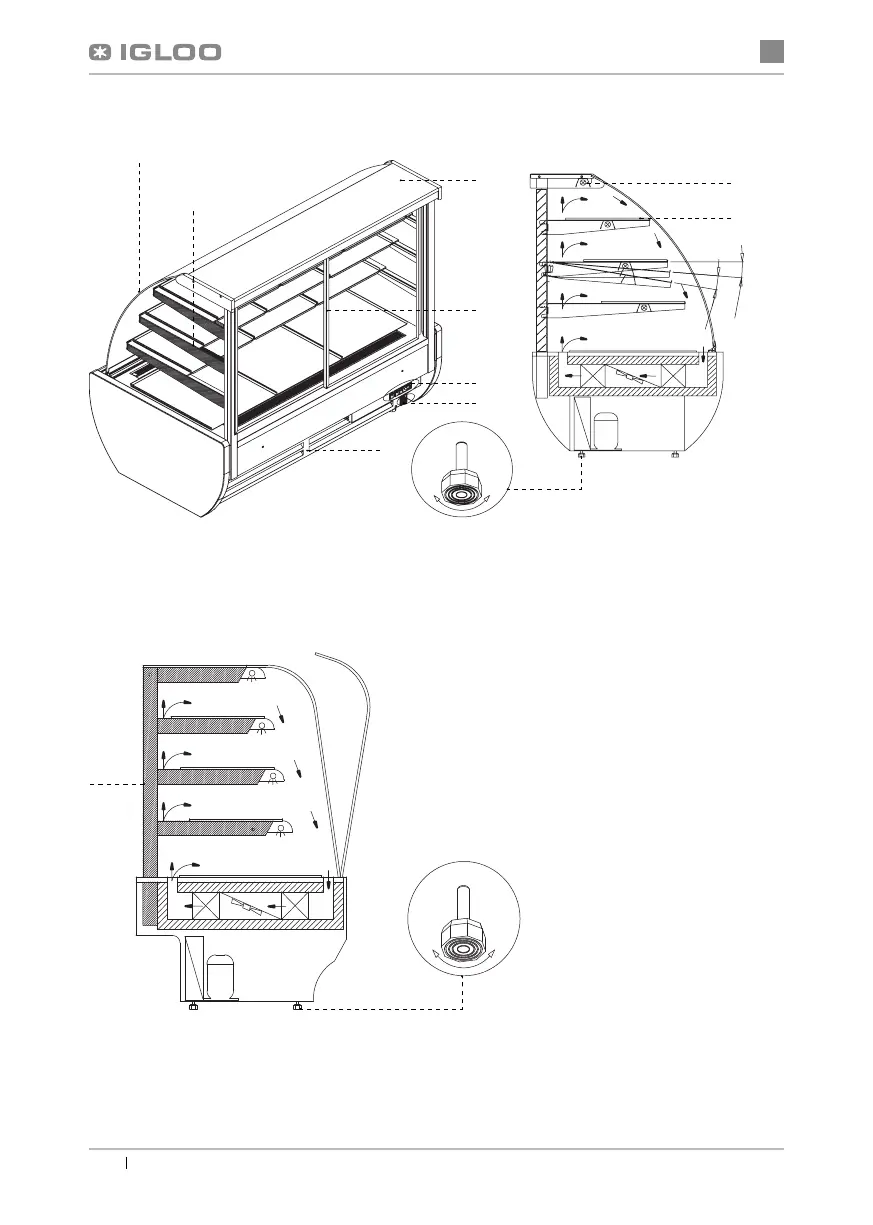

Rys.1 Budowa urządzenia JAMAJKA
Rys.2 Budowa urządzenia MARTA
1 – Półka górna (daszek) – drewniany lub z blachy nierdzewnej
w zależności od opcji wykonania (tylko w Jamajce)
2 – Drzwi przesuwne (do witryn 1.3 i 0.9) lub uchylne (0.6)
3 – Panel sterowania (termostat, wyłączniki)
4 – Tabliczka znamionowa
5 – Wiatrownica (NIE BLOKOWAĆ OTWORÓW wentylacyj-
nych!!!)
6 – Stelaż wewnętrzny (z blachy)
7 – Szyba frontowa gięta, uchylna
8 – Oświetlenie wewnętrzne
9 – Półka ekspozycyjna szklana
10 – Stelaż wewnętrzny (z profi la aluminiowego)
11 – Nóżki – służą do wypoziomowania urządzenia
