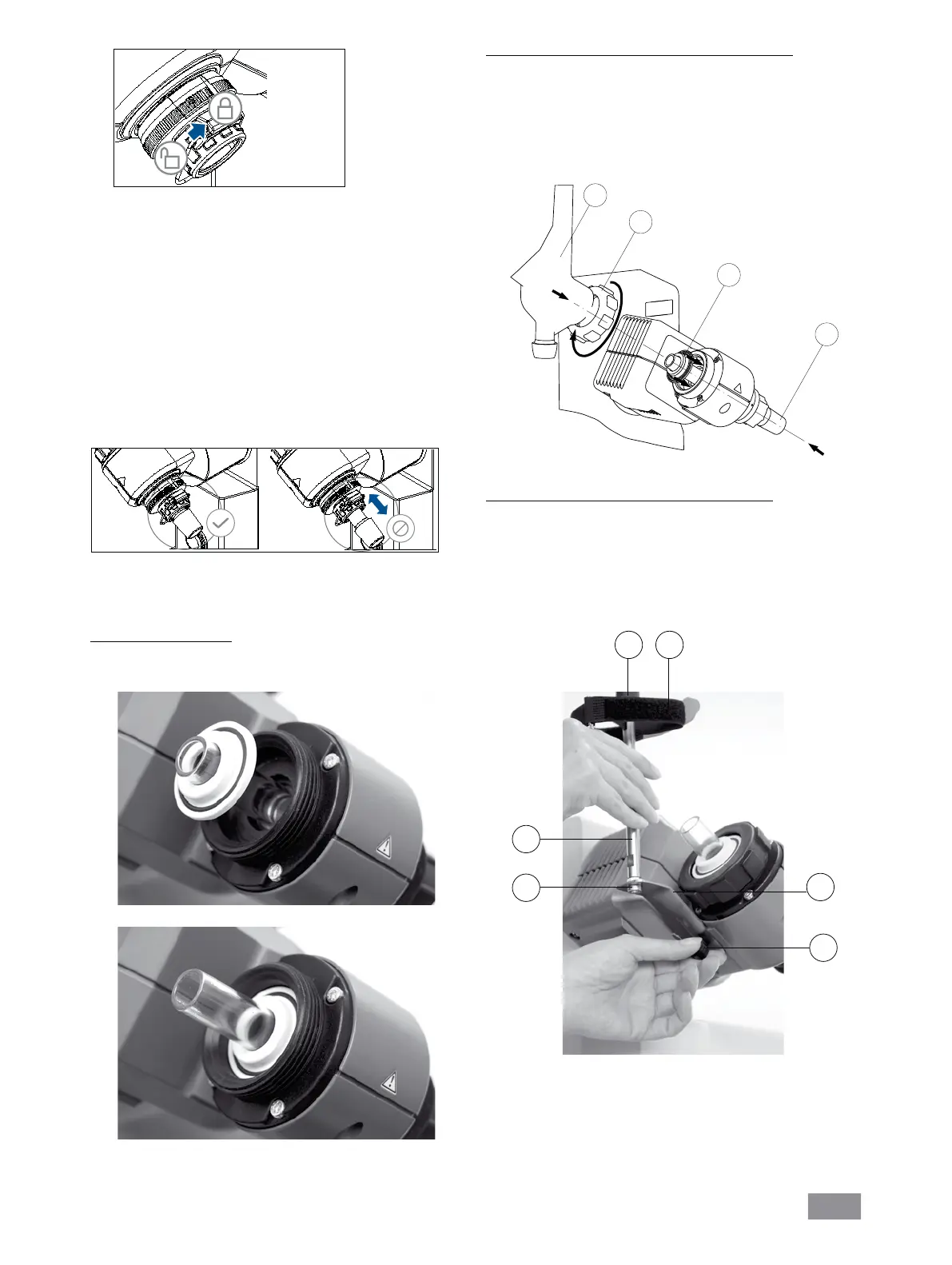

Erstinbetriebnahme - Montage der Dichtung RV 10.8001
) Dampfdurchführungsrohr einsetzen (1).
) Dichtung RV 10.8001 einsetzen (2).
) K Überwurfmutter (3b) über den Flansch des Kühlers (3a) schieben.
) Ringfeder (3c) ebenfalls über den Flansch des Kühlers (3a) schieben
) Kühlers (3a) auf die Dichtung (2) aufsetzen.
) Überwurfmutter handfest anziehen (3b).
Hinweis: Beachten Sie die Montageanleitung des Glassatzes.
Montage Kühlersicherung des vertikalen Glassatzes
) Montieren Sie die Kühlersicherung gemäß der Abbildung (Fig. 12).
) Montieren Sie das Blech (I) mit der Rändelschraube (J).
) Stecken Sie den Stativstab (L) auf das Blech (I) und fixieren Sie es mit
der Mutter (K).
) Bringen Sie den Gummischutz (M) an.
) Befestigen Sie das Klettband (N) am Stativstab (L).
) Sichern Sie den vertikalen Glassatz mit dem Klettband (N).
Kühlerdichtung einsetzen
) Setzen Sie die Kühlerdichtung RV 10.8001 in die Kühleraufnahme und
montieren Sie nun den Glassatz entsprechend seiner Montageanlei-
tung an das Gerät (Fig. 11 a,b und c ).
Fig. 10
Fig. 11a
Fig. 11b
1
2
3a
3b
Fig. 11c
Fig. 12
I
J
M N
L
K
) Entriegeln Sie die Arretierung, indem Sie sie entsprechend der
Markierung um 60° gegen den Uhrzeigersinn drehen. Die rote
Markierung muss sichtbar sein.
) Führen Sie das Dampfdurchführungsrohr bis auf Anschlag ein.
) Verriegeln Sie anschließend diese Arretierung durch Drehen um
60° im Uhrzeigersinn.
)
Wenn Sie den Verriegelungsknopf zum Anschlag geschoben haben,
muss die rote Markierung verdeckt und nicht mehr sichtbar sein.
) Das Dampfdurchführungsrohr darf nicht herausgezogen werden
können!
) Überprüfen Sie die axiale Arretierung des
Dampfdurchführungsrohres.
) Halten Sie die rote Markierung verdeckt.
