Размещение

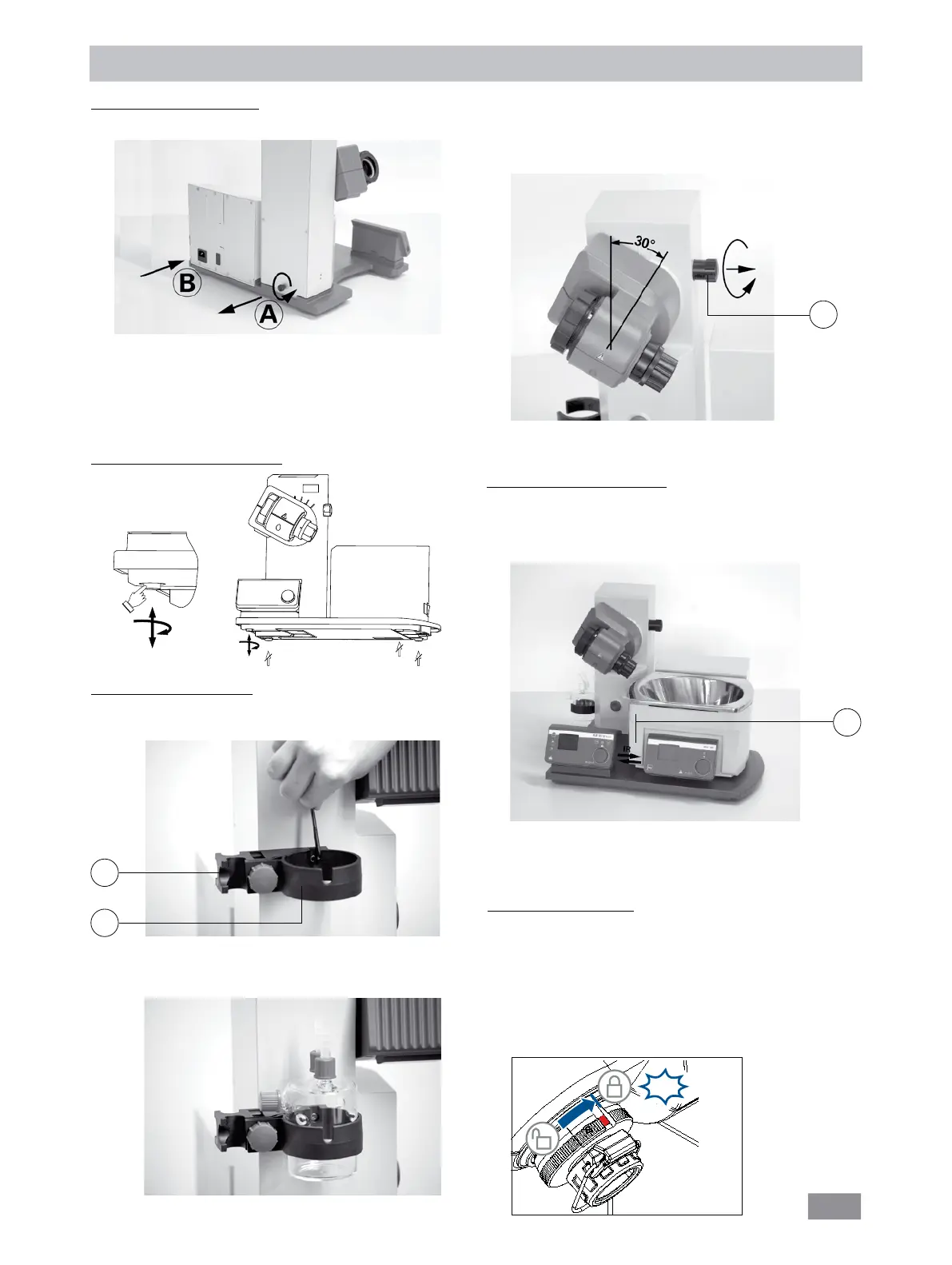

) Открутите зажимное приспособление для регулировки угла ротационного
привода с правой стороны подъемника, повернув винт с грибком (E) против
часовой стрелки (посредством легкого нажатия и одновременного поворота
винт с грибком (E) можно выдвигать или задвигать).
) Установите привод на угол прим. 30° (рис. 7).
) Затем зафиксируйте ротационный привод против проворачивания, затянув
винт с грибком по часовой стрелке.
Нагревательная баня HB 10
Внимание! Соблюдайте инструкцию по эксплуатации нагревательной бани,
глава «Ввод в эксплуатацию»!
) Установите нагревательную баню на место для установки ротационного
привода и сдвиньте ее влево (рис. 8).
Примечание: обмен данными между узлом привода и нагревательной баней
осуществляется при помощи инфракрасного интерфейса (F). Учитывайте, что обмен
данными обеспечивается только при свободном, непрерывном пути светового луча!
Привод RV 10 basic/digital
Внимание! Открутите транспортировочное крепление (рис. 4a)!
) Нажмите на подъемник рукой и удалите винт с накатанной головкой на
обратной стороне прибора (A).
)
После удаления транспортировочного крепления подъемник медленно перемещается
в верхнее конечное положение. Длина хода составляет прим. 140 мм.
) Подключите прибор к источнику питания (B) с помощью входящего в комплект
поставки кабеля сетевого питания.
Регулируемая ножка прибора (рис. 4b)
Монтаж склянки Вульфа (рис. 5)
) Смонтируйте соединительный элемент шланга (C) с левой стороны подъемника.
) Смонтируйте держатель (D) на соединительном элементе шланга (C).
) Вставьте склянку и смонтируйте входящие в комплект поставки штуцеры для
подключения шлангов на склянке (рис. 6).
рис 4a
рис 4b
рис 5
E
F
рис. 6
рис 7
рис. 8
C
D
Fig. 9a
Стеклянная посуда
УКАЗАНИЕ: Прочитайте правила безопасного обращения с
лабораторной посудой в соответствующем руководстве по эксплуатации!
) Фиксирующая кнопка служит для блокирования или
разблокирования запорного устройства.
Видимая метка красного цвета указывает на то, что запорное устройство
разблокировано, в противном случае устройство заблокировано.
Для блокирования или разблокирования запорного устройства,
переместите фиксирующую кнопку в крайнее положение.
CLICK
