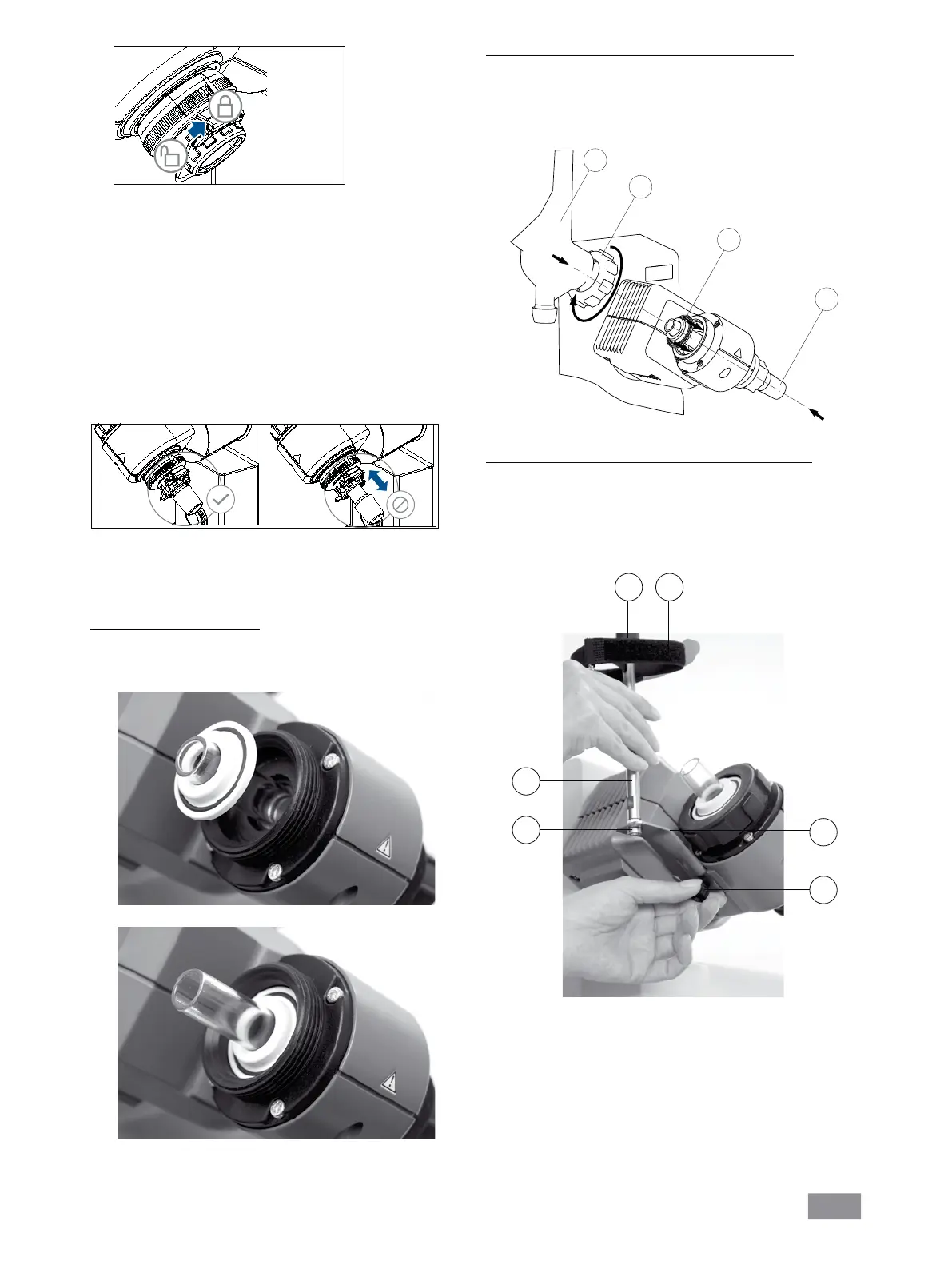

Первый ввод в эксплуатацию: монтаж уплотнения RV 10.8001
) Вставьте паропроводную трубку (1).
) Вставьте уплотнение RV 10.8001 (2).
) Установите охладитель (3a).
) Затяните накидную гайку вручную до отказа (3b).
Монтаж фиксатора охладителя вертикальной стеклянной посуды
) Смонтируйте фиксатор охладителя в соответствии с рисунком (рис. 12).
) Смонтируйте пластину (I) с помощью винта с накатанной головкой (J).
) Установите ножку штатива (L) на пластину (I) и зафиксируйте ее гайкой (K).
) Установите резиновый защитный элемент (M).
) Закрепите липкую ленту (N) на ножке штатива (L).
) Зафиксируйте вертикальную стеклянную посуду с помощью липкой ленты (N).
Установка уплотнения охладителя
) Вставьте уплотнение охладителя RV 10.8001 в крепление охладителя и
смонтируйте стеклянную посуду на приборе в соответствии с ее инструкцией
по монтажу (рис. 11 a, b и c ).
рис. 11a
рис. 11b
1
2
3a
3b
рис. 11c
рис. 12
I
J
M N
L
K
Fig. 9b
Fig. 10
) Откройте фиксатор, повернув его на 60° против часовой
стрелки по отметке. Должна быть видна красная отметка.
) Вставьте паровую трубку до упора.
) Затем заблокируйте стопорное устройство, повернув его по
часовой стрелке на 60°.
) При перемещении фиксирующей кнопки в конечное положение
метка красного цвета должна скрыться и стать невидимой.
) Свободное извлечение паровой трубки недопустимо!
) Убедитесь в правильной работе осевого стопорного
устройства на паровой трубке.
) Метка красного цвета должна оставаться невидимой.
