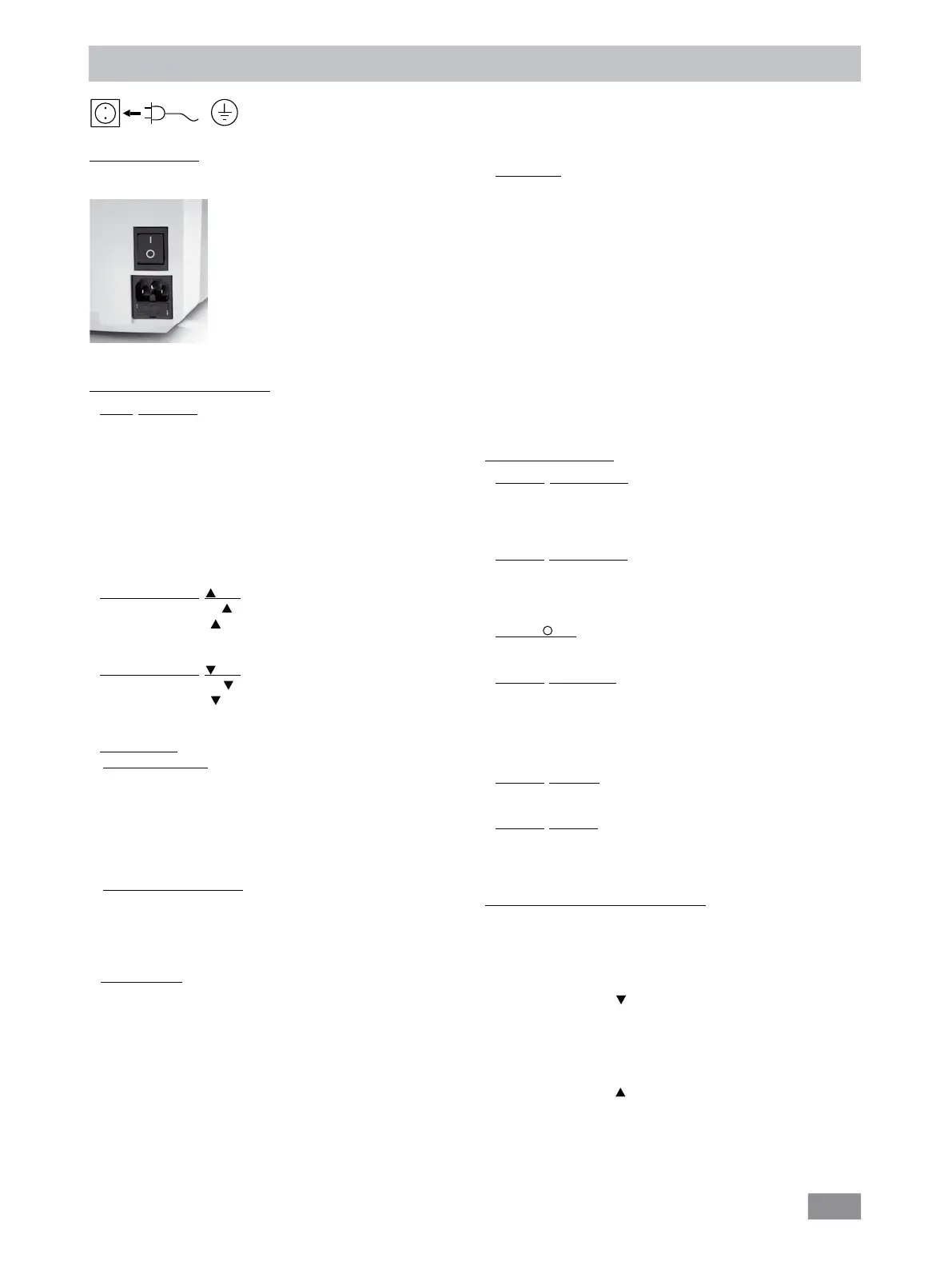

IKA RV 10 basic - Inbetriebnahme

15
Das Gerät ist nach Einstecken des Netzste-
ckers betriebsbereit.
Netzschalter (Fig. 17)
) Schalten Sie das Gerät auf der rechten Geräteseite ein.
) Gerätefunktionen aktiviert
Funktionstasten (siehe Seite 4)
• Taste „Power” (1)
) Drücken Sie einmalig die Taste „Power”
) Modus „Stand-by”
) Drücken Sie erneut die Taste „Power”
) Gerätefunktionen wieder aktiviert
Anzeige „Softwareversion” wechselt in Anzeige „Parameter”.
Hinweis: Das Gerät muss zuerst am Netzschalter an der rechten Geräte-
seite eingeschaltet werden.
Hinweis: Gerät ist erst nach Abschalten des Netzschalters (rechte Gerä-
teseite) strom- und spannungslos!
• Taste Liftposition „" (2)
) Drücken Sie die Taste „ ", fährt der Lift nach oben.
) Lassen Sie die Taste „ " los, stoppt der Lift und bleibt in dieser Position
stehen.
• Taste Liftposition „" (3)
) Drücken Sie die Taste „ ", fährt der Lift nach unten.
) Lassen Sie die Taste „ " los, stoppt der Lift und bleibt in dieser Position
stehen.
• Drehknopf (4)
Einstellung Drehzahl
) Drehen Sie den Drehknopf
) Einstellung der Drehzahl
Einstellgenauigkeit Drehzahl: + 5 rpm,
Drehzahlbereich 20-270 rpm
Hinweis: Wählen Sie die Drehzahl > 100 rpm ist automatisch der Sanft-
anlauf aktiviert.
Start / Stop Rotationsantrieb
) Drücken Sie den Drehknopf
) Start des Rotationsantriebes
) Drücken Sie erneut den Drehknopf
) Stop des Rotationsantriebes
• Taste Timer (5)
) Drücken Sie die Taste „Timer”.
) Auf dem Display erscheint der Timerblock, die Anzeige „TIMER” blinkt.
) Stellen Sie den Sollwert „Timer” am Drehknopf durch Drehen ein (1
bis 199 Minuten).
) Speichern Sie den Sollwert „Timer” durch erneutes Betätigen der Taste
„Timer”.
) Starten der Funktion „Timer”
- Automatisch bei laufendem Rotationsantrieb
- Rotationsantrieb starten
Hinweis: Nach Ablauf des Timers ertönt ein akustisches Signal, die Rota-
tion wird beendet und der Lift fährt nach oben.
Inbetriebnahme
) Auf dem Display erscheint der zuvorgespeicherte Wert.
) Deaktivieren Sie den Timer durch Einstellen des Sollwertes „0”.
• Taste Int (6)
Intervallzyklus für Rechts-Linkslauf (Drehrichtungswechsel) des Verdamp-
ferkolbens in Sekunden.
) Drücken Sie die Taste „Int”
) Auf dem Display erscheint Intervallblock, die Anzeige „INT” blinkt.
) Stellen Sie den Sollwert „Int” am Drehknopf durch Drehen ein (1 bis
60 Sekunden).
) Starten der Funktion „Int”
- Automatisch bei laufendem Rotationsantrieb
- Rotationsantrieb starten
Hinweis: Im Intervallbetrieb ist die maximale Drehzahl auf 200 rpm be-
schränkt.
) Speichern Sie den Sollwert „Int” durch erneutes Betätigen der Taste
„Int”.
) Deaktivieren Sie den Intervall durch Einstellen des Sollwertes „0”.
Display (siehe Seite 4)
• Anzeige „REMOTE" (10)
(nur bei RV 10 digital)
Fernsteuerung über PC in Verbindung mit Software „
labworldsoft
®
" ist
aktiv.
• Anzeige „888 rpm" (20)
Aktuelle Soll- bzw. Ist-Drehzahl Anzeige in round per minute [rpm].
Beim Einschalten des Gerätes erscheint der zuletzt gewählte Sollwert
„Drehzahl".
• Anzeige (30)
Rotationsantrieb aktiv.
• Anzeige „TIMER" (40)
Zeitablaufsteuerung aktiv.
Anzeige der verbleibenden Destillationszeit in Minuten [min].
Hinweis: RV 10 digital kann mit der Software „labwordsoft
®
" nach Ab-
lauf des Timers zusätzlich die Abschaltung des Heizbad aktivieren.
• Anzeige „INT" (50)
Intervallbetrieb aktiviert.
• Anzeige „E01" (20)
--- nicht abgebildet ---
Fehlercodes, siehe Kapitel „Fehlercodes".
Einstellen des unteren Endanschlages
Achtung! In Abhängigkeit von Kolbengröße, Einstellwinkel des Rotati-
onsantriebes sowie Heizbad- und Liftposition kann der Verdampferkol-
ben am Heizbad aufstehen. Glasbruchgefahr!
Begrenzen Sie mit dem variablen Endanschlag die untere Liftposition.
) Drücken Sie die Taste „ " bis der Lift die gewünschte Position erreicht.
Hinweis: Der Verdampferkolben sollte zu 2/3 im Heizbad eintauchen.
) Zur Verstellung des Anschlagelementes (Q) drücken Sie den zentralen
Knopf (R) an der Liftvorderseite (Fig. 18).
) Schieben Sie den Anschlag (Q) in die gewünschte Position (Fig. 19).
) Drücken Sie die Taste „ " bis der Lift den oberen Endanschlag erreicht.
Hinweis: Der Weg ist von 0 – 6 cm begrenzt.
Fig. 17
