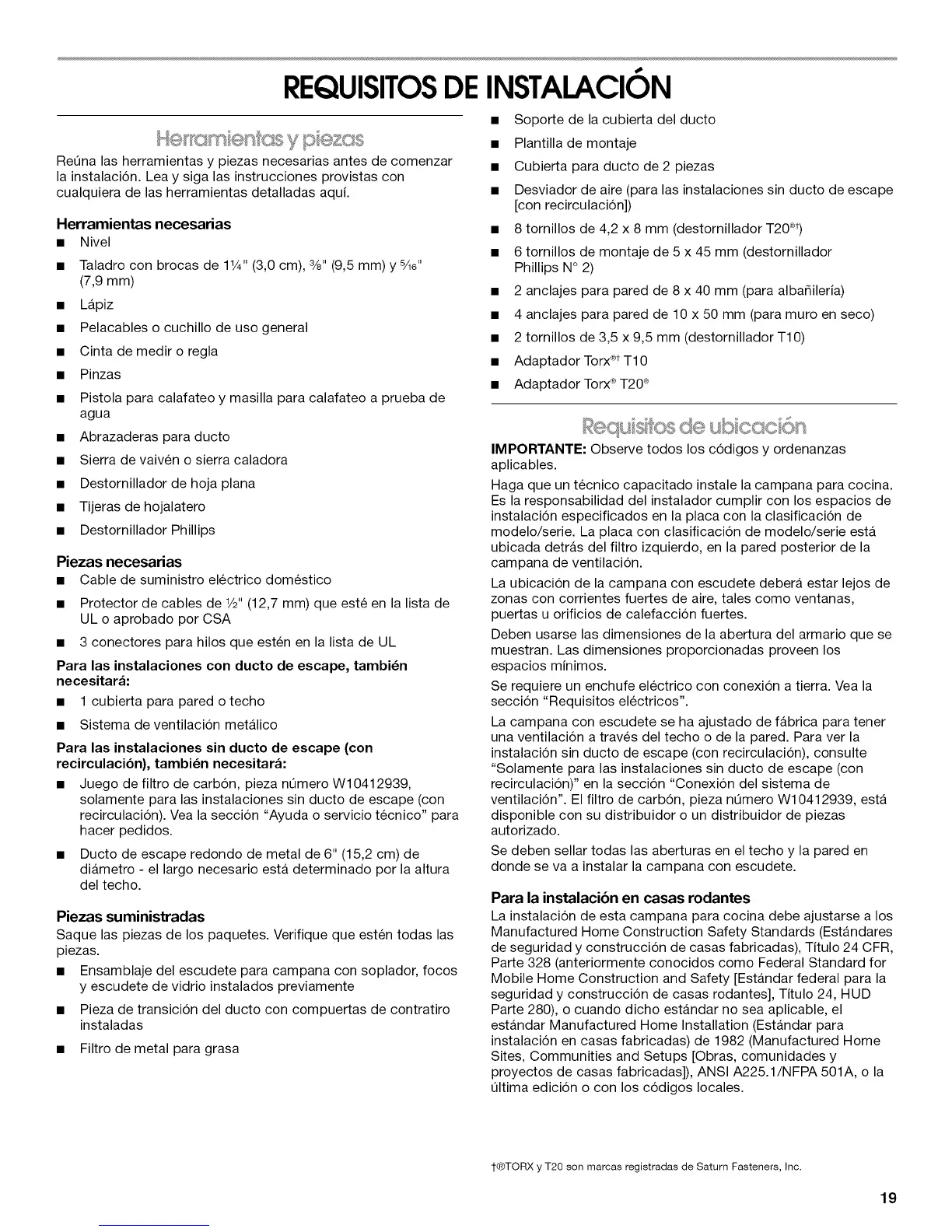

REQUISITOSDEINSTALACION
ReSna las herramientas y piezas necesarias antes de comenzar
la instalaci6n. Lea y siga las instrucciones provistas con
cualquiera de las herramientas detalladas aquL
Herramientas necesarias
• Nivel
• Taladro con brocas de 1_¼'' (3,0 cm), %" (9,5 mm) y %6"
(7,9 ram)
• Lapiz
• Pelacables o cuchillo de uso general
• Cinta de medir o regla
• Pinzas
• Pistola para calafateo y masilla para calafateo a prueba de
agua
• Abrazaderas para ducto
• Sierra de vaiven o sierra caladora
• Destornillador de hoja plana
• Tijeras de hojalatero
• Destornillador Phillips
Piezas necesarias
• Cable de suministro electrico domestico
• Protector de cables de _/2"(12,7 mm) que este en la lista de
UL o aprobado por CSA
• 3 conectores para hilos que esten en la lista de UL
Para las instalaciones con ducto de escape, tambi_n
necesitara:
• 1 cubierta para pared o techo
• Sistema de ventilacion metalico
Para las instalaciones sin ducto de escape (con
recirculacibn), tambi_n necesitara:
• Juego de filtro de carbon, pieza n_mero W10412939,
solamente para las instalaciones sin ducto de escape (con
recirculacion). Vea la seccion "Ayuda o servicio tecnico" para
hacer pedidos.
• Ducto de escape redondo de metal de 6" (15,2 cm) de
diametro - el largo necesario esta determinado por la altura
del techo.
Piezas suministradas
Saque las piezas de los paquetes. Verifique que esten todas las
piezas.
• Ensamblaje del escudete para campana con soplador, focos
y escudete de vidrio instalados previamente
• Pieza de transicion del ducto con compuertas de contratiro
instaladas
• Filtro de metal para grasa
• Soporte de la cubierta del ducto
• Plantilla de montaje
• Cubierta para ducto de 2 piezas
• Desviador de aire (para las instalaciones sin ducto de escape
[con recirculacion])
• 8 tornillos de 4,2 x 8 mm (destornillador T20®t)
• 6 tornillos de montaje de 5 x 45 mm (destornillador
Phillips N ° 2)
• 2 anclajes para pared de 8 x 40 mm (para alba_ileria)
• 4 anclajes para pared de 10 x 50 mm (para muro en seco)
• 2 tornillos de 3,5 x 9,5 mm (destornillador T10)
• Adaptador Torx®tT10
• Adaptador Torx®T20®
IMPORTANTE: Observe todos los codigos y ordenanzas
aplicables.
Haga que un tecnico capacitado instale la campana para cocma.
Es la responsabilidad del instalador cumplir con los espacios de
instalacion especificados en la placa con la clasificacion de
modelo/serie. La placa con clasificacion de modelo/serie esta
ubicada detras del filtro izquierdo, en la pared posterior de la
campana de ventilacion.
La ubicacion de la campana con escudete deberA estar lejos de
zonas con corrientes fuertes de aire, tales como ventanas,
puertas u orificios de calefaccion fuertes.
Deben usarse las dimensiones de la abertura del armario que se
muestran. Las dimensiones proporcionadas proveen los
espacios minimos.
Se requiere un enchufe electrico con conexion a tierra. Vea la
seccion "Requisitos electricos".
La campana con escudete se ha ajustado de fabrica para tener
una ventilacion a traves del techo o de la pared. Para ver la
instalacion sin ducto de escape (con recirculacion), consulte
"Solamente para las instalaciones sin ducto de escape (con
recirculacion)" en la seccion "Conexion del sistema de
ventilacion". El filtro de carbon, pieza nQmero W10412939, esta
disponible con su distribuidor o un distribuidor de piezas
autorizado.
Se deben sellar todas las aberturas en el techo y la pared en
donde se va a instalar la campana con escudete.
Para la instalaci6n en casas rodantes
La instalacion de esta campana para cocina debe ajustarse a los
Manufactured Home Construction Safety Standards (Estandares
de seguridad y construcci6n de casas fabricadas), Titulo 24 CFR,
Parte 328 (anteriormente conocidos como Federal Standard for
Mobile Home Construction and Safety [Estandar federal para la
seguridad y construcci6n de casas rodantes], Titulo 24, HUD
Parte 280), o cuando dicho estandar no sea aplicable, el
estandar Manufactured Home Installation (Estandar para
instalaci6n en casas fabricadas) de 1982 (Manufactured Home
Sites, Communities and Setups [Obras, comunidades y
proyectos de casas fabricadas]), ANSI A225.1/NFPA 501A, o la
Oltima edici6n o con los c6digos locales.
1-®TORX y T20 son marcas registradas de Saturn Fasteners, Inc.
19
