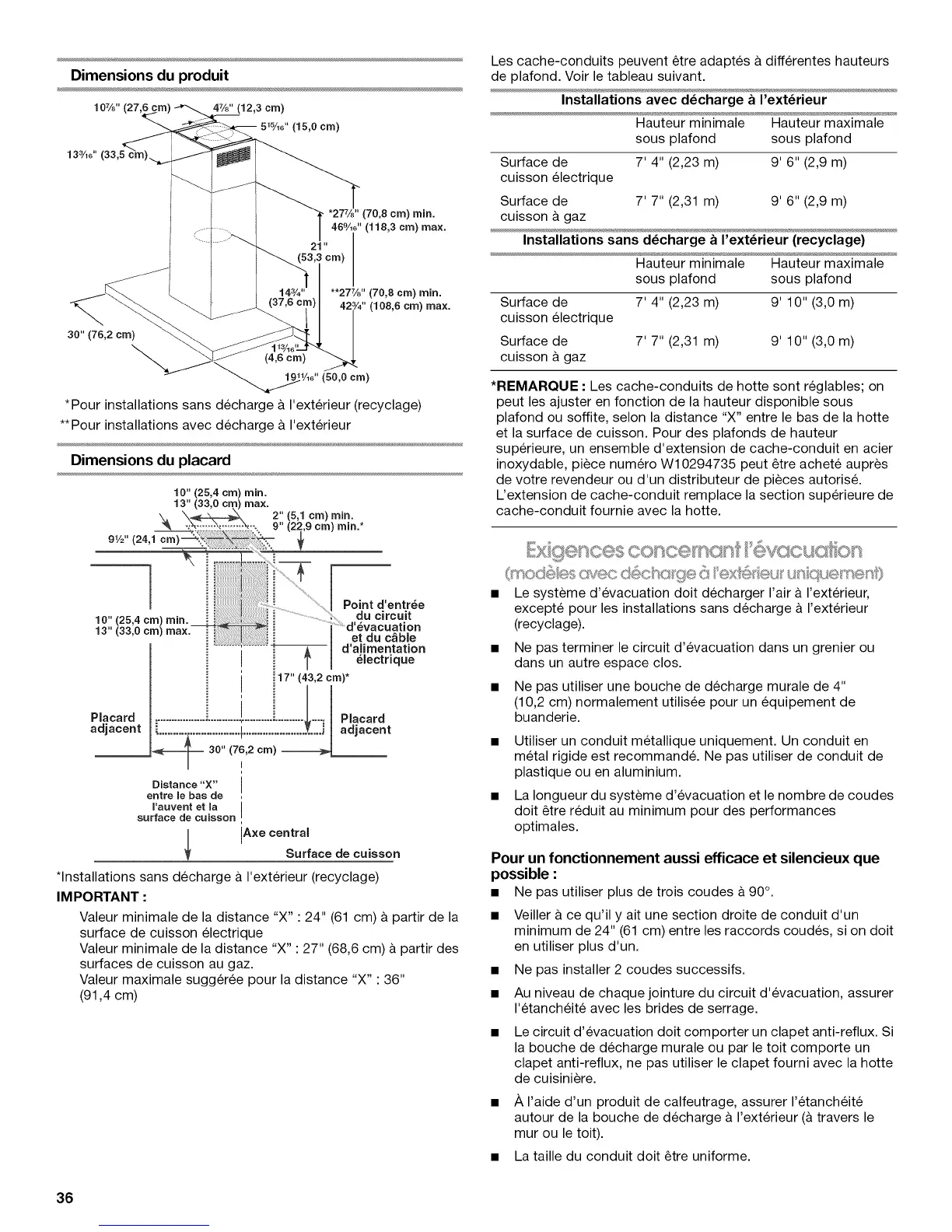

Dimensions du produit
10%" (27,1 4%" (12,3 crn)
30" (76,2 crn)
*27%" (70,8 crn) rnin.
46%d' (118,3 crn) max.
Ic
2 rn)
**27%"(70,8 era) min.
cm) max.
crn)
*Pour installations sans decharge & I'exterieur (recyclage)
**Pour installations avec decharge & I'exterieur
Dimensions du placard
10" (25,4 crn) rnin.
i I 17" (43,2 crn)*
Piacard ..................i...........i .....................1..... Placard
adjacent i.............................I............................J adjacent
__=== 30" (7:,2 crn) ============_
Distance "X" I
entre le bas de
I'auvent et la I
surface de cuJsson ,
IAxe central
Surface de cuisson
*Installations sans decharge & I'exterieur (recyclage)
IMPORTANT :
Valeur minimale de la distance "X" : 24" (61 cm) & partir de la
surface de cuisson electrique
Valeur minimale de la distance "X" : 27" (68,6 cm) & partir des
surfaces de cuisson au gaz.
Valeur maximale sugger6e pour la distance "X" : 36"
(91,4 cm)
Les cache-conduits peuvent etre adaptes a differentes hauteurs
de plafond. Voir le tableau suivant.
Installations avec d_charge a I'ext_rieur
Hauteur minimale Hauteur maximale
sous plafond sous plafond
Surface de 7' 4" (2,23 m) 9' 6" (2,9 m)
cuisson electrique
Surface de 7' 7" (2,31 m) 9' 6" (2,9 m)
cuisson a gaz
Installations sans d_charge a I'ext_rieur (recyclage)
Hauteur minimale Hauteur maximale
sous plafond sous plafond
Surface de 7' 4" (2,23 m) 9' 10" (3,0 m)
cuisson electrique
Surface de 7' 7" (2,31 m) 9' 10" (3,0 m)
cuisson & gaz
*REMARQUE : Les cache-conduits de hotte sont reglables; on
peut les ajuster en fonction de la hauteur disponible sous
plafond ou soffite, selon la distance "X" entre le bas de la hotte
et la surface de cuisson. Pour des plafonds de hauteur
superieure, un ensemble d'extension de cache-conduit en acier
inoxydable, piece numero W10294735 peut etre achete aupres
de votre revendeur ou d'un distributeur de pieces autoris&
L'extension de cache-conduit remplace la section superieure de
cache-conduit fournie avec la hotte.
• Le systeme d'evacuation doit decharger I'air & I'exterieur,
excepte pour les installations sans decharge a I'exterieur
(recyclage).
• Ne pas terminer le circuit d'evacuation dans un grenier ou
dans un autre espace clos.
• Ne pas utiliser une bouche de decharge murale de 4"
(10,2 cm) normalement utilisee pour un equipement de
buanderie.
• Utiliser un conduit metallique uniquement. Un conduit en
metal rigide est recommand& Ne pas utiliser de conduit de
plastique ou en aluminium.
• La Iongueur du systeme d'evacuation et le nombre de coudes
doit etre reduit au minimum pour des performances
optimales.
Pour un fonctionnement aussi efficace et silencieux que
possible :
• Ne pas utiliser plus de trois coudes a 90°.
• Veiller & ce qu'il y ait une section droite de conduit d'un
minimum de 24" (61 cm) entre les raccords coudes, si on doit
en utiliser plus d'un.
• Ne pas installer 2 coudes successifs.
• Au niveau de chaque jointure du circuit d'evacuation, assurer
I'etanch6it6 avec les brides de serrage.
• Le circuit d'evacuation doit comporter un clapet anti-reflux. Si
la bouche de decharge murale ou par le toit comporte un
clapet anti-reflux, ne pas utiliser le clapet fourni avec la hotte
de cuisiniere.
• A I'aide d'un produit de calfeutrage, assurer I'etanch6it6
autour de la bouche de decharge & I'exterieur (&travers le
mur ou le toit).
• La taille du conduit doit etre uniforme.
36
