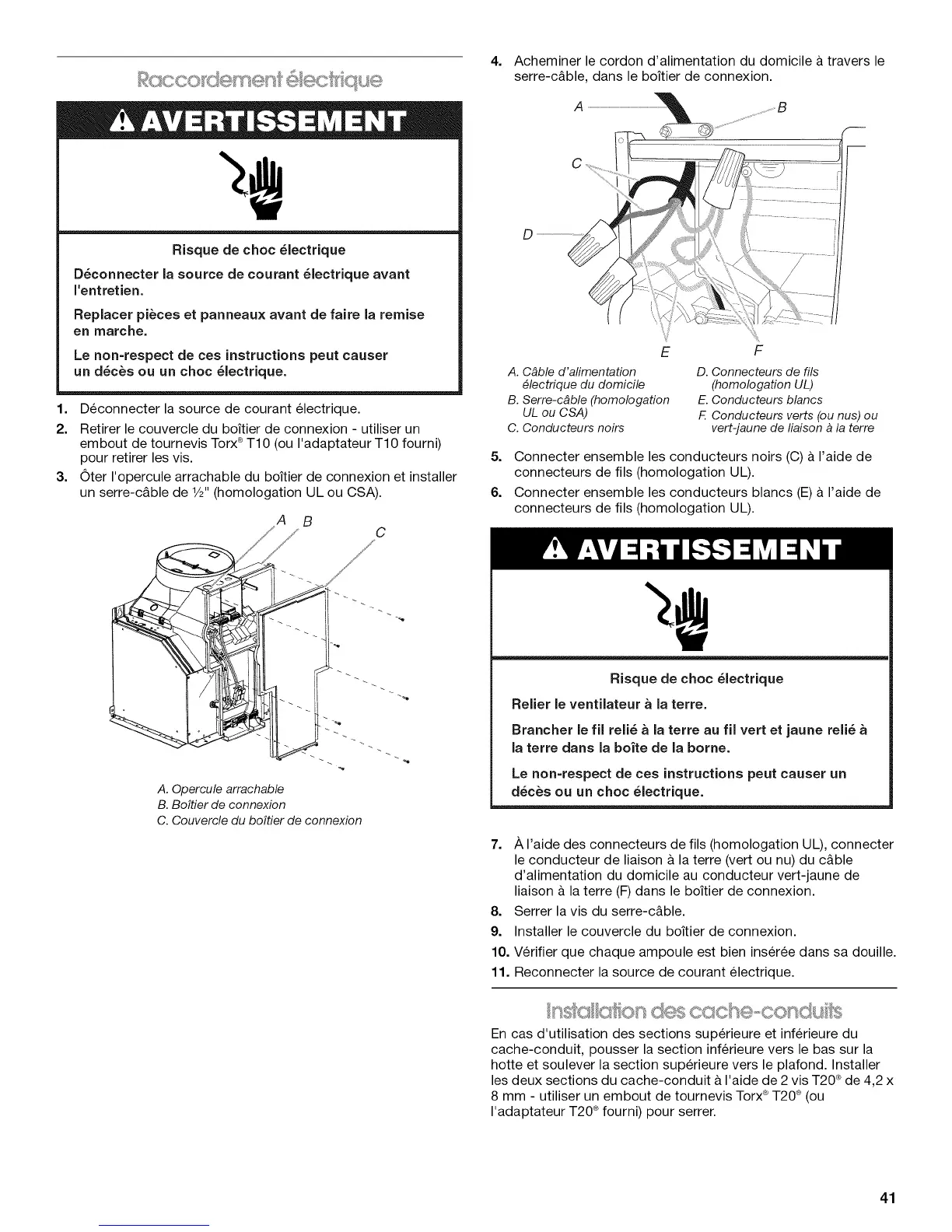

IKEA Range Hood - Raccordement Electrique; Installation des Cache-Conduits

Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
I'entretien.
Replacer pi_ces et panneaux avant de faire la remise
en marche.
Le non=respect de ces instructions peut causer
un d_c_s ou un choc _lectrique.
1. Deconnecter la source de courant electrique.
2. Retirer le couvercle du boitier de connexion - utiliser un
embout de tournevis Torx®T10 (ou I'adaptateur T10 fourni)
pour retirer les vis.
3. Oter I'opercule arrachable du boitier de connexion et installer
un serre-c&ble de 1/2"(homologation UL ou CSA).
A B
C
A. Opercule arrachable
B. BoTtierde connexion
C.Couvercle du boTtierde connexion
4. Acheminer le cordon d'alimentation du domicile & travers le
serre-c&ble, dans le boitier de connexion.
V
E
A. Cbble d'afimentation
#lectrique du domicile
B. Serre-cbble (homologation
UL ou CSA)
C.Conducteurs noirs
F
D. Connecteurs de ills
(homologation UL)
E. Conducteurs blancs
F. Conducteurs verts (ou nus) ou
vert-jaune de liaison a la terre
5. Connecter ensemble les conducteurs noirs (C) & I'aide de
connecteurs de ills (homologation UL).
6. Connecter ensemble les conducteurs blancs (E)& I'aide de
connecteurs de ills (homologation UL).
Risque de choc _lectrique
Relier le ventilateur a la terre.
Brancher le fil reli_ a la terre au fil vertet jaune reli_
la terre darts la boite de la borne.
Le non=respect de ces instructions peut causer un
d_c_s ou un choc 61ectrique.
7. A I'aide des connecteurs de ills (homologation UL), connecter
le conducteur de liaison & la terre (vert ou nu) du c&ble
d'alimentation du domicile au conducteur vert-jaune de
liaison & la terre (F) dans le boitier de connexion.
8. Serrer la vis du serre-c&ble.
9. Installer le couvercle du boitier de connexion.
10. Verifier que chaque ampoule est bien inser6e dans sa douille.
11. Reconnecter la source de courant electrique.
n k/simond che, condu S;
En cas d'utilisation des sections superieure et inferieure du
cache-conduit, pousser la section inferieure vers le bas sur la
hotte et soulever la section superieure vers le plafond. Installer
les deux sections du cache-conduit a I'aide de 2 vis T20 ®de 4,2 x
8 mm - utiliser un embout de tournevis Torx ®T20®(ou
I'adaptateur T20 ®fourni) pour serrer.
41
