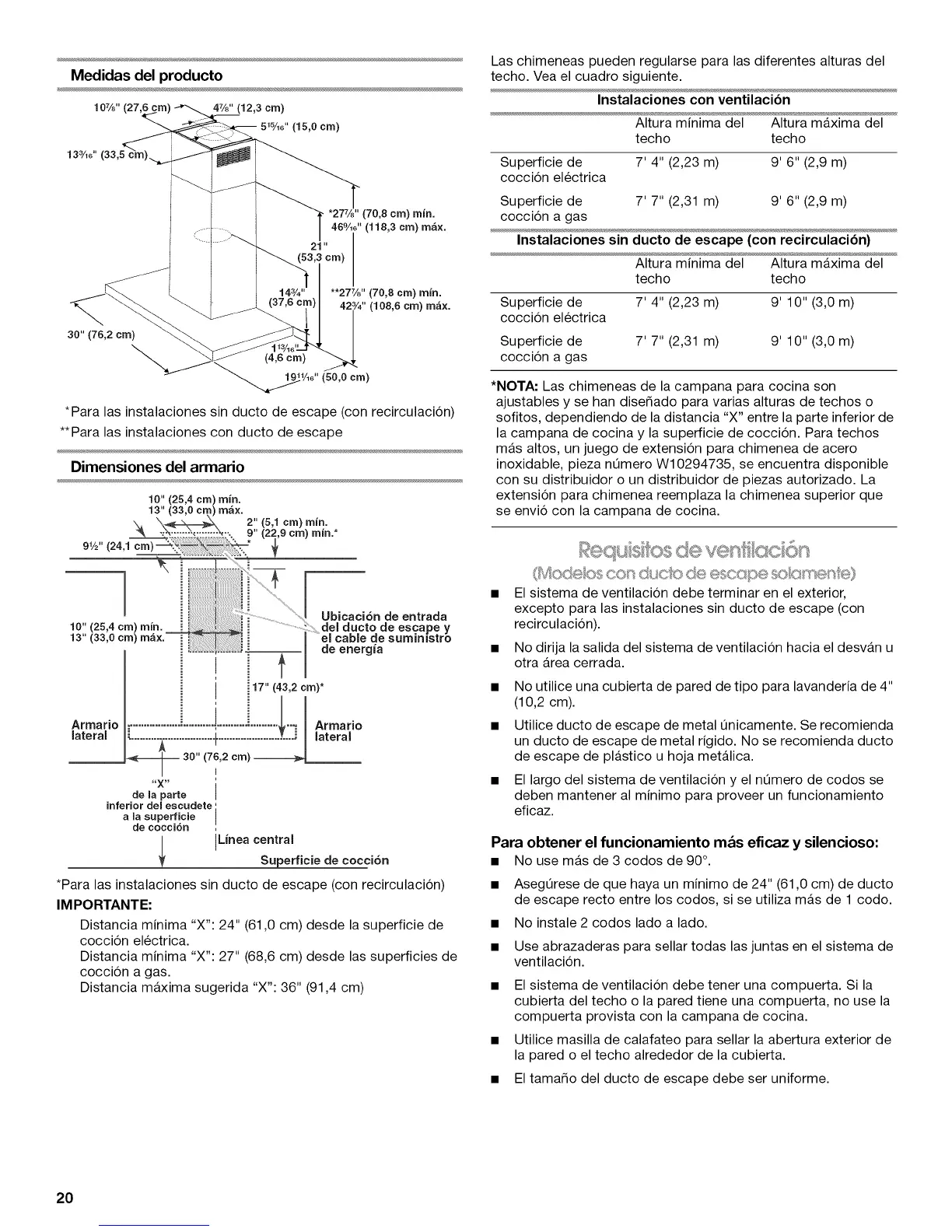

Medidas del producto
107/8" (27,1 47/8" (12,3 crn)
30" (76,2 crn)
°rn)
*Para las instalaciones sin ducto de escape (con recirculacion)
**Para las instalaciones con ducto de escape
Dimensiones del armario
10" (25,4 crn) rnin.
Armario
lateral
i 17" (43,2 crn)*
Armario
lateral
de la parte
inferior del escudete
a la superficie
de cecci6n
L(neacentral
Superficie de cocci6n
*Para las instalaciones sin ducto de escape (con recirculacion)
IMPORTANTE:
Distancia minima "X": 24" (61,0 cm) desde la superficie de
coccion electrica.
Distancia minima "X": 27" (68,6 cm) desde las superficies de
coccion a gas.
Distancia maxima sugerida "X": 36" (91,4 cm)
Las chimeneas pueden regularse para las diferentes alturas del
techo. Vea el cuadro siguiente.
Instalaciones con ventilacibn
Altura minima del Altura m_ixima del
techo techo
Superficie de 7' 4" (2,23 m) 9' 6" (2,9 m)
coccion electrica
Superficie de 7' 7" (2,31 m) 9' 6" (2,9 m)
coccion a gas
Instalaciones sin ducto de escape (con recirculacibn)
Altura minima del Altura maxima del
techo techo
Superficie de 7' 4" (2,23 m) 9' 10" (3,0 m)
coccion electrica
Superficie de 7' 7" (2,31 m) 9' 10" (3,0 m)
coccion a gas
*NOT.&: Las chimeneas de la campana para cocina son
ajustables y se han dise_ado para varias alturas de techos o
sofitos, dependiendo de la distancia "X" entre la parte inferior de
la campana de cocina y la superficie de coccion. Para techos
m_s altos, un juego de extension para chimenea de acero
inoxidable, pieza nQmero W10294735, se encuentra disponible
con su distribuidor o un distribuidor de piezas autorizado. La
extension para chimenea reemplaza la chimenea superior que
se envio con la campana de cocina.
(Mod( os con ducto de escc_pe so c 'n@""e}
El sistema de ventilacion debe terminar en el exterior,
excepto para las instalaciones sin ducto de escape (con
recirculacion).
No dirija la salida del sistema de ventilacion hacia el desvan u
otra area cerrada.
No utilice una cubierta de pared de tipo para lavanderia de 4"
(10,2 cm).
Utilice ducto de escape de metal Qnicamente. Se recomienda
un ducto de escape de metal rigido. No se recomienda ducto
de escape de plastico u hoja metalica.
El largo del sistema de ventilacion y el nQmero de codos se
deben mantener al minimo para proveer un funcionamiento
eficaz.
Para obtener el funcionamiento m&s eficaz y silencioso:
• No use m_isde 3 codos de 90°.
• AsegOrese de que haya un minimo de 24" (61,0 cm) de ducto
de escape recto entre los codos, si se utiliza m_s de 1 codo.
• No instale 2 codos lado a lado.
• Use abrazaderas para sellar todas las juntas en el sistema de
ventilacion.
• El sistema de ventilacion debe tener una compuerta. Si la
cubierta del techo o la pared tiene una compuerta, no use la
compuerta provista con la campana de cocina.
• Utilice masilla de calafateo para sellar la abertura exterior de
la pared o el techo alrededor de la cubierta.
• El tama_o del ducto de escape debe ser uniforme.
2O
