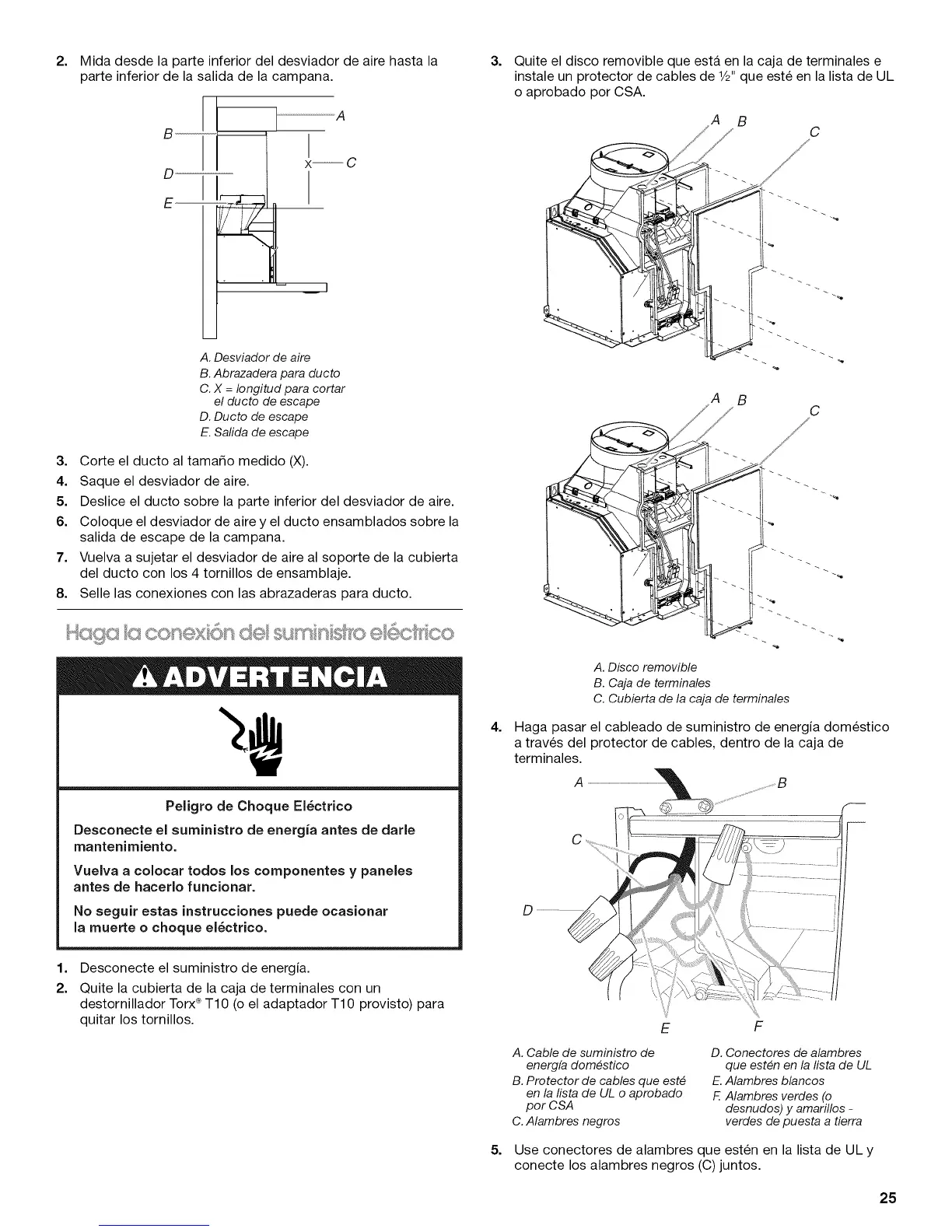

2=
Mida desde la parte inferior del desviador de aire hasta la
parte inferior de la salida de la campana.
g .................
D _
E _7=_-_
t, / E/_
I
A. Desviador de aire
B. Abrazadera para ducto
C.X = Iongitud para cortar
el ducto de escape
D.Ducto de escape
E. Safidade escape
3. Corte el ducto al tama_o medido (X).
4. Saque el desviador de aire.
5. Deslice el ducto sobre la parte inferior del desviador de aire.
6. Coloque el desviador de aire y el ducto ensamblados sobre la
salida de escape de la campana.
7. Vuelva a sujetar el desviador de aire al soporte de la cubierta
del ducto con los 4 tornillos de ensamblaje.
8. Selle las conexiones con las abrazaderas para ducto.
1=
2.
Peligro de Choque El_ctrico
Desconecte el surninistro de energia antes de darle
mantenimiento.
Vuelva a eolocar todos Jos cornponentes y paneles
antes de haeerJo funcionar.
No seguir estas instrucciones puede ocasionar
la muerte o choque el_ctrico.
Desconecte el suministro de energia.
Quite la cubierta de la caja de terminales con un
destornillador Torx®T10 (o el adaptador T10 provisto) para
quitar los tornillos.
3=
Quite el disco removible que esta en la caja de terminales e
instale un protector de cables de _/2"que este en la lista de UL
o aprobado por CSA.
A B
C
A B
C
4=
A. Disco removible
B. Caja de terminales
C. Cubierta de la caja de terminales
Haga pasar el cableado de suministro de energia domestico
a traves del protector de cables, dentro de la caja de
terminales.
5=
E F
A. Cable de suministro de
energfa dom#stico
B. Protector de cables que est#
en la fista de UL o aprobado
per CSA
C.Alambres negros
D. Conectores de alambres
que est_n en la fista de UL
E. Alambres blancos
F. Alambres verdes (o
desnudos) y amarillos -
verdes de puesta a tierra
Use conectores de alambres que esten en la lista de UL y
conecte los alambres negros (C) juntos.
