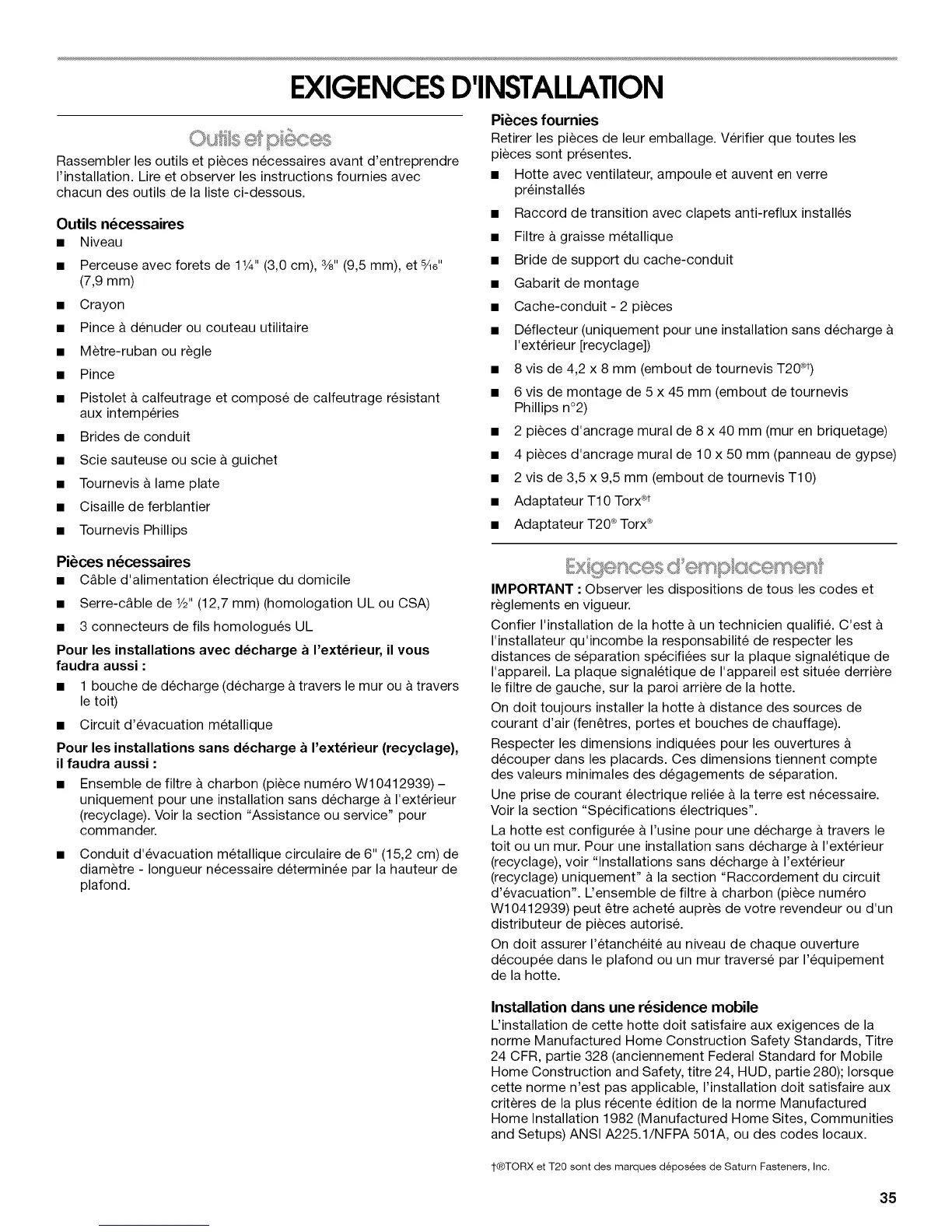

EXIGENCESD'INSTALLATION
Rassembler les outils et pieces necessaires avant d'entreprendre
I'installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils necessaires
• Niveau
• Perceuse avec forets de 11¼"(3,0 cm), 3/8"(9,5 mm), et %6"
(7,9 ram)
• Crayon
• Pince & denuder ou couteau utilitaire
• Metre-ruban ou regle
• Pince
• Pistolet & calfeutrage et compose de calfeutrage resistant
aux intemperies
• Brides de conduit
• Scie sauteuse ou scie & guichet
• Tournevis & lame plate
• Cisaille de ferblantier
• Tournevis Phillips
Pi_ces fournies
Retirer les pieces de leur emballage. Verifier que toutes les
pieces sont presentes.
• Hotte avec ventilateur, ampoule et auvent en verre
preinstalles
• Raccord de transition avec clapets anti-reflux installes
• Filtre a graisse metallique
• Bride de support du cache-conduit
• Gabarit de montage
• Cache-conduit- 2 pieces
• Deflecteur (uniquement pour une installation sans decharge
I'exterieur [recyclage])
• 8 vis de 4,2 x 8 mm (embout de tournevis T20 ®t)
• 6 vis de montage de 5 x 45 mm (embout de tournevis
Phillips n°2)
• 2 pieces d'ancrage mural de 8 x 40 mm (mur en briquetage)
• 4 pieces d'ancrage mural de 10 x 50 mm (panneau de gypse)
• 2 vis de 3,5 x 9,5 mm (embout de tournevis T10)
• Adaptateur T10 Torx ®t
• Adaptateur T20 ®Torx®
Pi_ces n_cessaires
• C&ble d'alimentation electrique du domicile
• Serre-c&ble de V2"(12,7 mm) (homologation UL ou CSA)
• 3 connecteurs de fils homologues UL
Pour les installations avec d_charge a I'ext_rieur, il vous
faudra aussi :
• 1 bouche de decharge (decharge a travers lemur ou _ travers
le toit)
• Circuit d'evacuation metallique
Pour les installations sans d_charge a I'ext_rieur (recyclage),
il faudra aussi :
• Ensemble de filtre a charbon (piece numero W10412939) -
uniquement pour une installation sans decharge & I'exterieur
(recyclage). Voir la section "Assistance ou service" pour
commander.
• Conduit d'evacuation metallique circulaire de 6" (15,2 cm) de
diametre - Iongueur necessaire determinee par la hauteur de
plafond.
IMPORTANT : Observer les dispositions de tousles codes et
reglements en vigueur.
Confier I'installation de la hotte & un technicien qualifie. C'est &
I'installateur qu'incombe la responsabilite de respecter les
distances de separation specifiees sur la plaque signaletique de
I'appareil. La plaque signaletique de I'appareil est situee derriere
le filtre de gauche, sur la paroi arriere de la hotte.
On doit toujours installer la hotte & distance des sources de
courant d'air (fen_tres, portes et bouches de chauffage).
Respecter les dimensions indiquees pour les ouvertures &
decouper dans les placards. Ces dimensions tiennent compte
des valeurs minimales des degagements de separation.
Une prise de courant electrique reliee & la terre est necessaire.
Voir la section "Specifications electriques".
La hotte est configuree & I'usine pour une decharge & travers le
toit ou un mur. Pour une installation sans decharge & I'exterieur
(recyclage), voir "Installations sans decharge & I'exterieur
(recyclage) uniquement" & la section "Raccordement du circuit
d'evacuation". Uensemble de filtre & charbon (piece numero
W10412939) peut _tre achete aupres de votre revendeur ou d'un
distributeur de pieces autorise.
On doit assurer I'etancheite au niveau de chaque ouverture
decoupee dans le plafond ou un mur traverse par I'equipement
de la hotte.
Installation dans une r_sidence mobile
L'installation de cette hotte doit satisfaire aux exigences de la
norme Manufactured Home Construction Safety Standards, Titre
24 CFR, partie 328 (anciennement Federal Standard for Mobile
Home Construction and Safety, titre 24, HUD, partie 280); Iorsque
cette norme n'est pas applicable, I'installation doit satisfaire aux
criteres de la plus recente edition de la norme Manufactured
Home Installation 1982 (Manufactured Home Sites, Communities
and Setups)ANSI A225.1/NFPA 501A, ou des codes Iocaux.
1-®TORX et T20 sent des marques depos_es de Saturn Fasteners, Inc.
35
