Manuale Hardware - Flextight Progression
Pannello posteriore e connettori
11
Italiano
Pannello posteriore e connettori
A Interruttore di alimentazione: utilizzate questo interruttore per
accendere e spegnere lo scanner.
B Presa del cavo di alimentazione: inserite il cavo di alimentazione in
questa presa.
C Cassetto fusibile: aprite questo cassetto per cambiare il fusibile, se
necessario. All'interno del cassetto c'• spazio per un fusibile di
scorta, il quale • giˆ fornito in dotazione in questo spazio insieme
allo scanner. Si raccomanda di acquistare e installare un nuovo
fusibile di scorta quando utilizzate quello giˆ presente. Si tratta di
un fusibile T2.5A.
D Connettori SCSI-2: inserite un cavo SCSI in una di queste prese e
collegate l'altra estremitˆ al computer. Come avviene per la mag-
gior parte dei dispositivi SCSI, lo scanner • dotato di due connet-
tori SCSI identici. Posizionate l'unitˆ Þnale nella catena SCSI con
un terminale sul suo connettore libero.
E Selettore indirizzi SCSI: per assegnare un indirizzo, utilizzate un
cacciavite per orientare la freccia verso un numero di indirizzo. Uti-
lizzate esclusivamente 1, 2, 3, 4, 5, o 6. Non utilizzate 7, 8, 9, o 0.

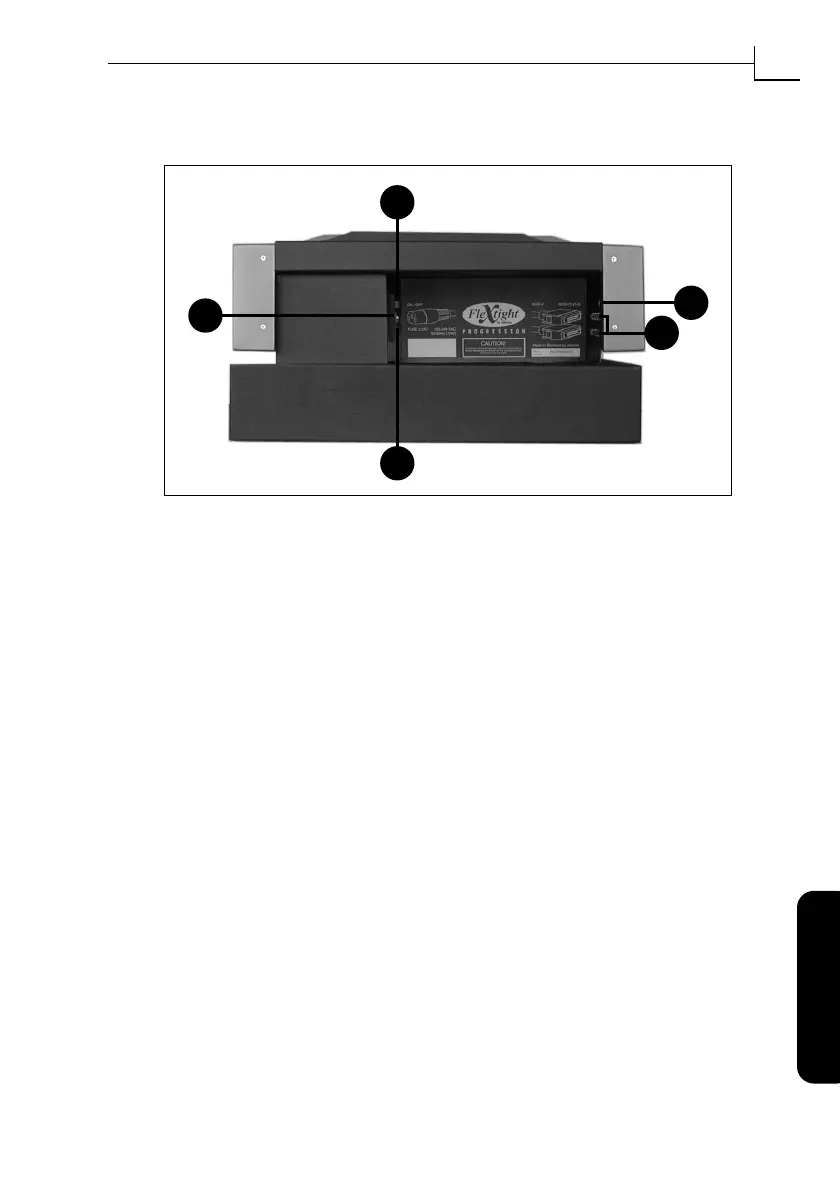

Figura 3: Connettori del pannello posteriore
E
D
A
B
C
