Sostituzione dei tubi luminosi
36
Italiano
3. Il tubo del piano luminoso • situato direttamente dietro il pannello
illustrato nella Þgura 9. E' trattenuto da due prese, una per cia-
scuna estremitˆ del tubo. Prendete questo tubo dalle due estremitˆ
ed estraetelo delicatamente dalle prese.
4. Inserite un nuovo tubo nelle prese all'interno dello scanner. Spin-
gete il nuovo tubo nelle prese esercitando pressione alle due estre-
mitˆ, mai al centro.
5. Chiudete il pannello anteriore inferiore.
Il tubo per riflessioni su piano
1. Scollegate lo scanner dalla presa di corrente a parete.
2. Abbassate il pannello anteriore inferiore impugnando l'apertura
per la spia di funzionamento del piano (illustrata nella Þgura 2) e
tirando in avanti.
3. Procuratevi una chiave a testa esagonale da 2.0mm e rimuovete le
quattro viti ad esagono che Þssano la parte anteriore dei pannelli
laterali, come illustrato dalla Þgura 10.

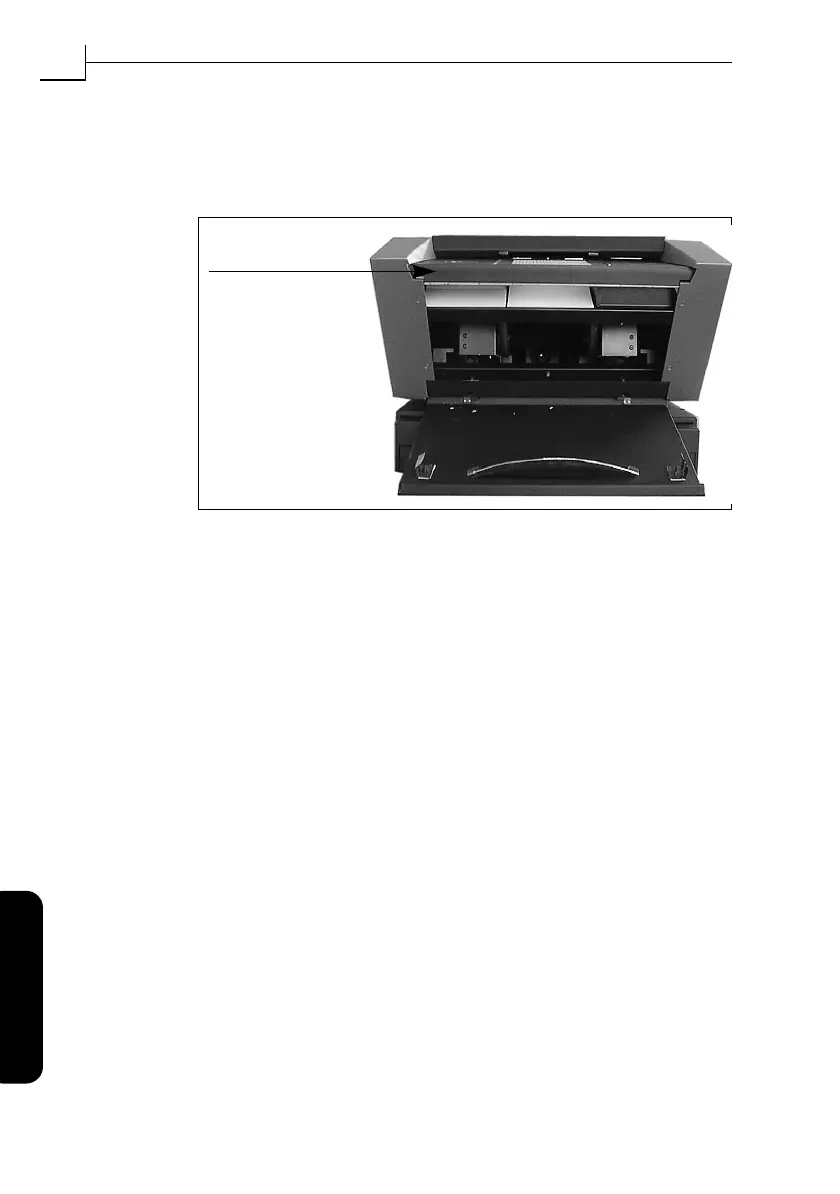

Figura 9: Collocazione del tubo del piano luminoso
Il tubo del piano
luminoso si trova die-
tro questo pannello
ed • accessibile attra-
verso la parte infe-
riore del pannello.
