Sostituzione dei tubi luminosi
37
Italiano
4. Sul retro dello scanner, rimuovete le quattro viti ad esagono che
servono a Þssare le parti posteriori dei pannelli laterali. Questo
consentirˆ di allontanare i pannelli laterali dallo scanner. Mettete
da parte le viti e i pannelli.
5. Rimuovete le tre viti ad esagono illustrate nella Þgura 12. Questo
consente di svitare il pannello rißettente. Rimuovete il pannello
rißettente. Non provocate grafÞ e non lasciate impronte digitali su
questo pannello.

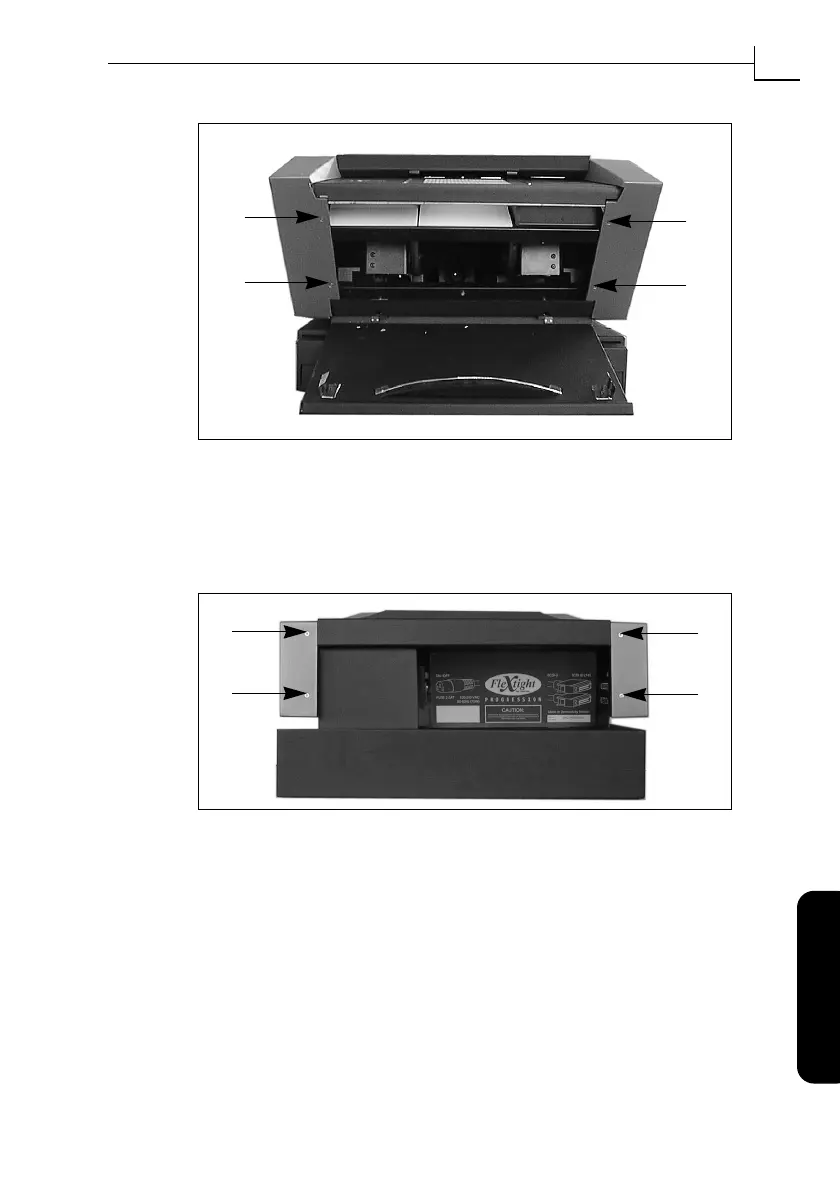

Figura 10: Viti anteriori per il fissaggio dei pannelli laterali.
Figura 11: Viti posteriori per il fissaggio dei pannelli laterali.
2.
4.
1.
3.
2.
4.
1.
3.
