6.3 - COLLEGAMENTI ELETTRICI
Il collegamento elettrico di “CUBE” è relativamente semplice ma in caso di dubbi rivolgersi ad un’officina
specializzata o ad un’officina autorizzata INDEL B .
Si può scegliere fra tre modalità di collegamento:
- alla presa di corrente predisposta per le utenze tipo macchine da caffè, bollitori acqua, ecc. (normalmente è
un optional del veicolo); nel caso sia presente, assicurarsi che abbia una portata in corrente adeguata
all’assorbimento e comunque >45A.
- ai punti di alimentazione e massa che nella maggior parte dei veicoli sono presenti in cabina (normalmente
dietro al cruscotto lato passeggero nella zona relè e fusibili); con questa soluzione c’è il vantaggio di avere
sempre pronta l’alimentazione di “CUBE”.
- direttamente alla batteria del veicolo; con questa soluzione c’è il vantaggio di non dover smontare nulla
all’interno della cabina ma ci sarà una prolunga che dovrà arrivare ad alimentare “CUBE” in cabina.
Nel caso si debba spostare “CUBE” da un primo veicolo ad un secondo
è possibile, per il collegamento elettrico,
necessitare di una briglia (G.1) per non dover smontare quella già collegata sul primo veicolo
. A questo proposito
contattare INDEL B .

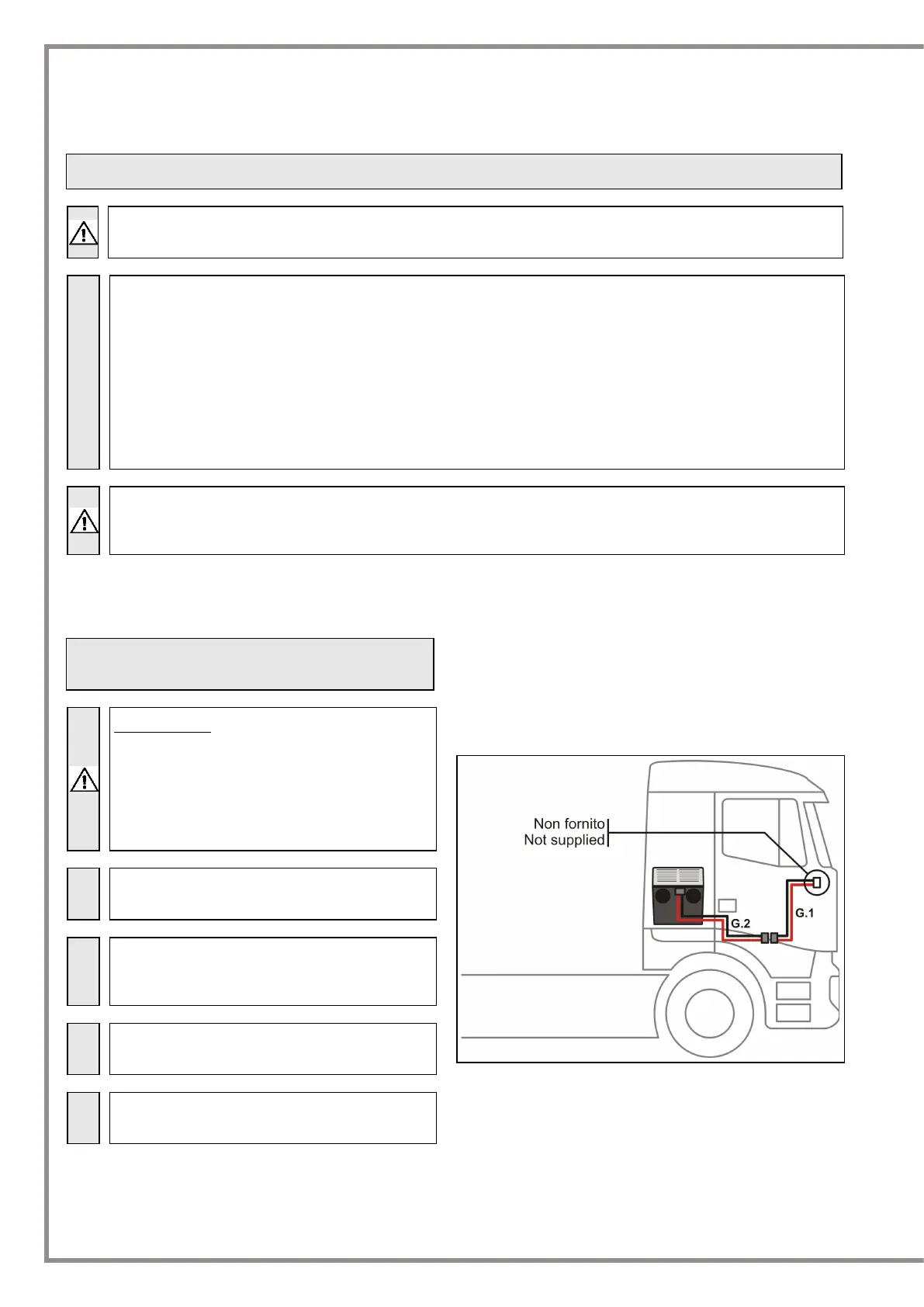

Modalità di collegamento
alla presa di corrente
predisposta per le utenze:
ATTENZIONE:
nel caso sia presente la presa di
corrente,
assicurarsi che abbia una portata in
corrente adeguata all’assorbimento
e
comunque >45A.
La controparte della presa non
è fornita con
“CUBE” (rivolgersi al servizio di assistenza
della
casa costruttrice del veicolo).
1
Tagliare ed eliminare gli o
cchielli ai capi dei cavi
rosso e nero della briglia (G.1).
2
Collegare la controparte acquistata ai cavi rosso
e nero della briglia (G.1)
al posto degli occhielli
eliminati.
2
Collegare la controparte della briglia (G.1)
alla
presa di corrente predisposta.
4
Collegare la prolunga (G.2) alla briglia (G.1)
e a
“CUBE”.
SW CUBE 12V
SW_CUBE_12V_20-02-2019
10
