Indel B SW CUBE 12V User Manual

6.5 - GUARNIZIONE SUL FINESTRINO

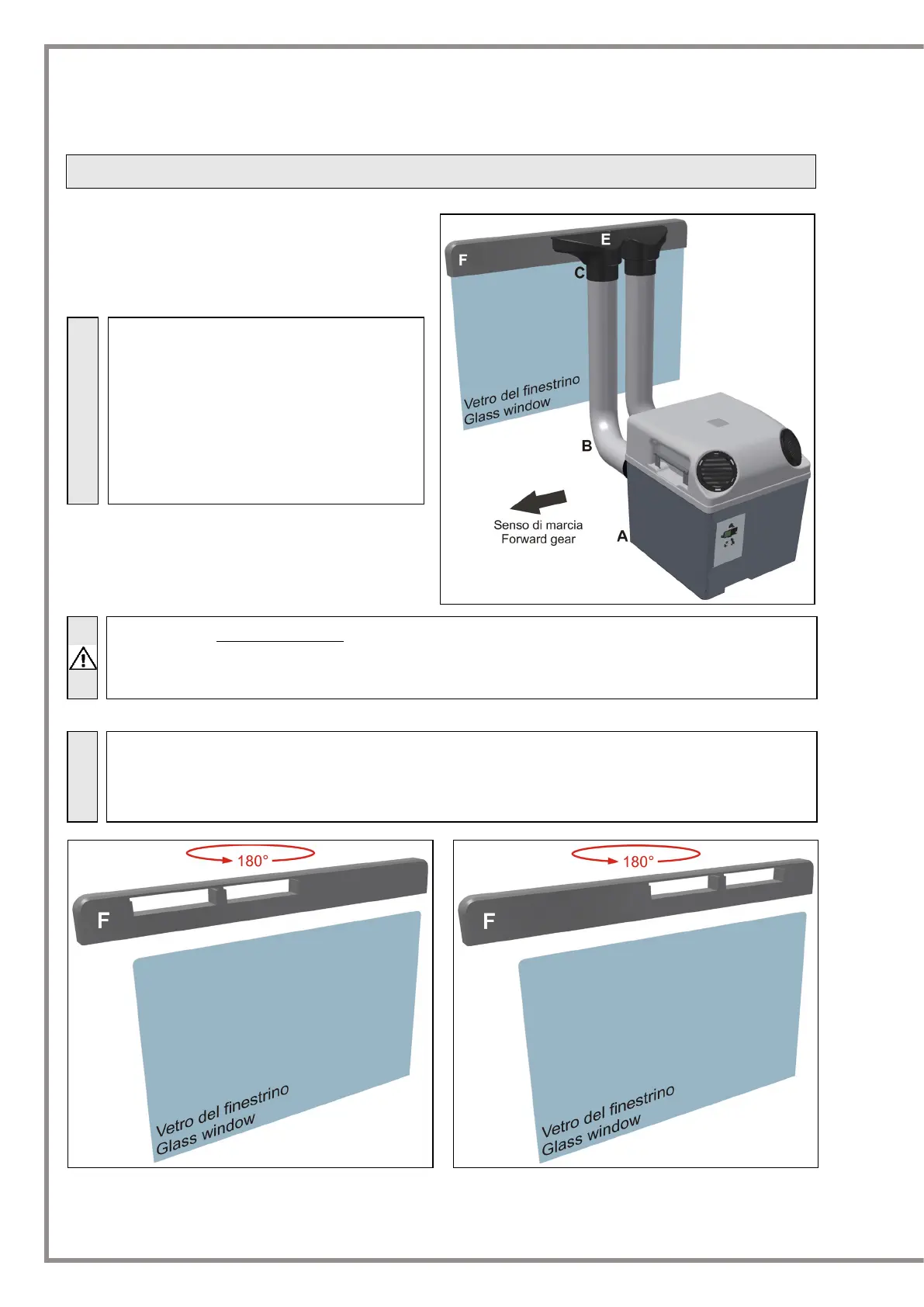

Per il funzionamento di “CUBE”
è necessario
collegare i tubi flessibili (B)
; questi dovranno
essere fissati nella parte posteriore di “CUBE”
e
portati al finestrino laterale per lo scambio
dell’aria dove si fisseranno ad esso mediante uno
snorkel (E) e una guarnizione (F).
La soluzione con i tubi fissati al finestrino è quella
standard ma si potrebbe optare anche per
soluzioni
alternative (per esempio con i tubi
portati alla botola della cabina).
ATTENZIONE: durante la marcia è indispensabile che la visibilità agli specchietti e attraverso il
finestrino laterale NON sia compromessa. A tal fine optare per il posizionamento di tubi, snorkel e guarnizione
nel modo meno invasivo possibile; se la visibilità non è assicurata spostare “CUBE” e relativi componenti in
posizione idonea.
La guarnizione (F) va fissata al finestrino; è dotata di due aperture alle quali si incastrerà lo snorkel (E) a cui
si
collegheranno i tubi flessibili (B) mediante gli imbocchi (C).
La guarnizione ha le due aperture posizionate in modo asimmetrico così da permettere (girando la guarnizione di
180°) il posizionamento dello snorkel (e dei tubi) più avanti o più indietro rispetto al senso di marcia.
SW CUBE 12V
SW_CUBE_12V_20-02-2019
14
