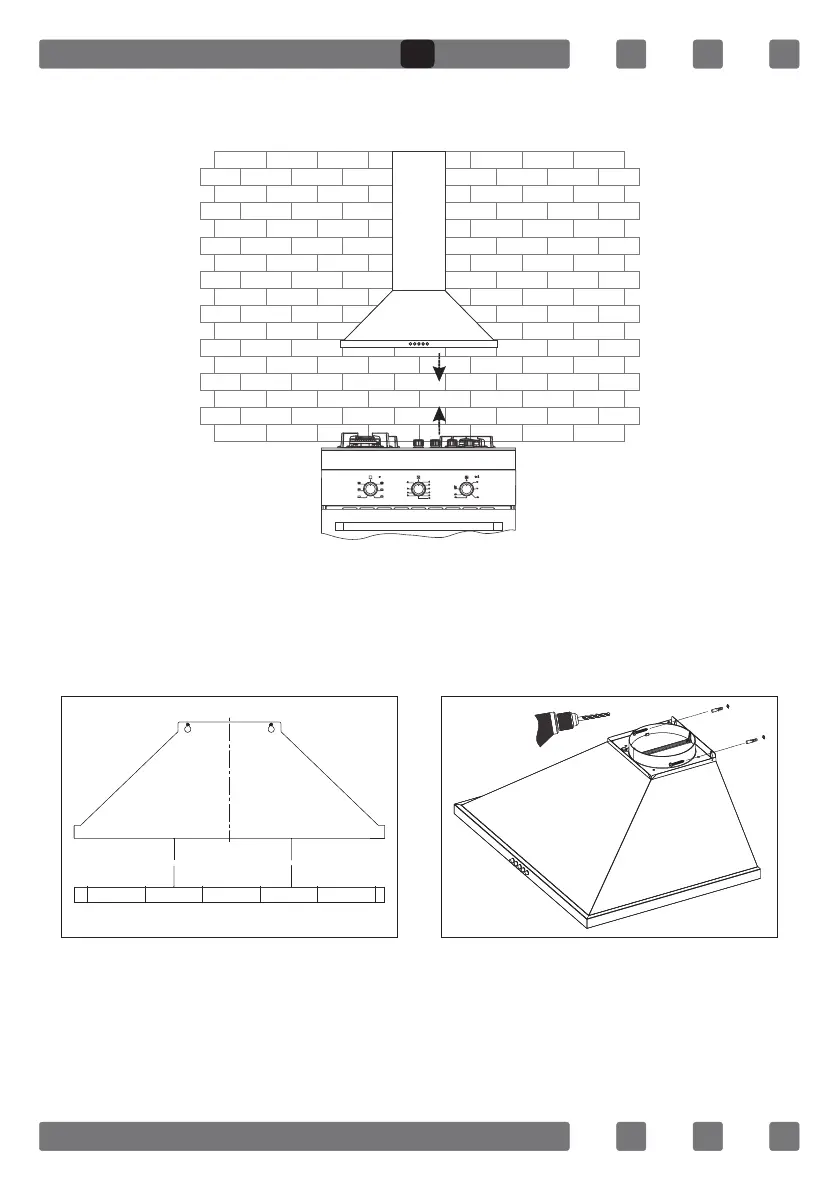

3. MONTAJE DE CAMPANA EXTRACTORA
3.1. La Posición De La Campana Extractora
3.2. Montaje De Campana Al Pared
Perfore 3 agujeros como señala el patrón de montaje (A, B) y ponga
clavijas de 8mm en estos agujeros. Ponga los tornillos de montaje en
las clavijas y cuelgue el aparato a la pared. Figura 1. Ajuste rmemente
los tornillos de montaje después.
3.3. Montaje De Manguera De Aluminio
Monte el tubo exible sobre la chimenea de plástico. Monte el
otro extremo del tubo sobre el agujero de la chimenea de la cocina.
(Mire la figura 2) . Se recomienda evitar los codos y curvas en el tubo,
ya que restan capacidad de succión de aire (Mire la figura 3 y 4).
0
80
50
130
220
180
250
MAX
90
80
70
40
30
10
20
50
0
60
Min. 650 mm.
Figura 1
Patrón de Montaje
A B
ES
