250
A
Tamaño de posición
del orificio de montaje
240
Φ180
4-Φ10

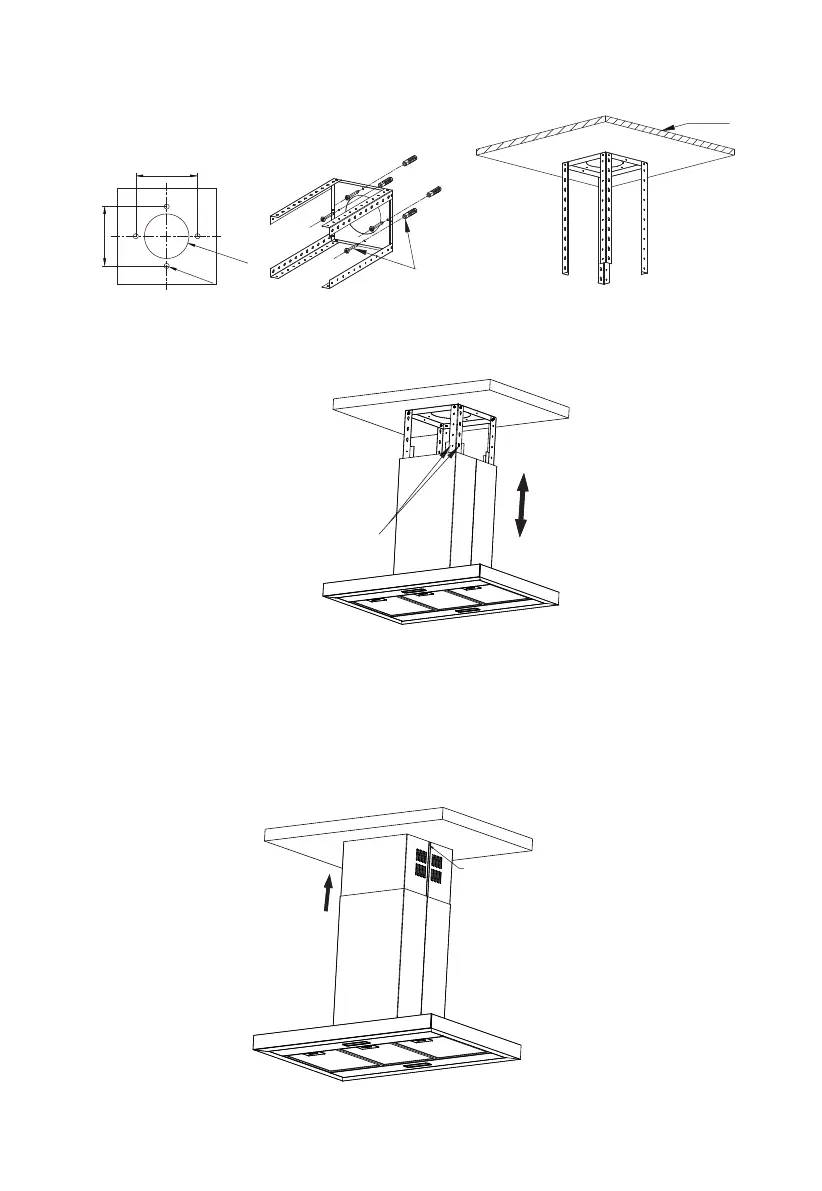

4. Perfore agujeros de acuerdo con la Figura A con una broca de Ф10 mm; y luego inserte los
tapones de pared en los agujeros; Finalmente, fije el conjunto de suspensión de ajuste al
techo con 4 tornillos （ST5*50）.
Techo
4 tornillos
(ST5*50)
y 4 tacos
2 3 4
5
7 8
9 10 11
5. Fije el conjunto del cuerpo de la campana al conjunto del colgador de ajuste con 8 tornillos
(M4*8).
M4*8 (8 Tornillos)
6. Arrastre hacia arriba el tubo de escape y conéctelo al sistema público de escape
de humo; Mientras tanto, conecte el cable a la toma de corriente.
7. Arrastre hacia arriba la chimenea decorativa superior hasta que la chimenea
decorativa superior toque el techo, fíjela con 2 tornillos (M4*8).
M4*8 (2 tornillos)
