6 inniton.es

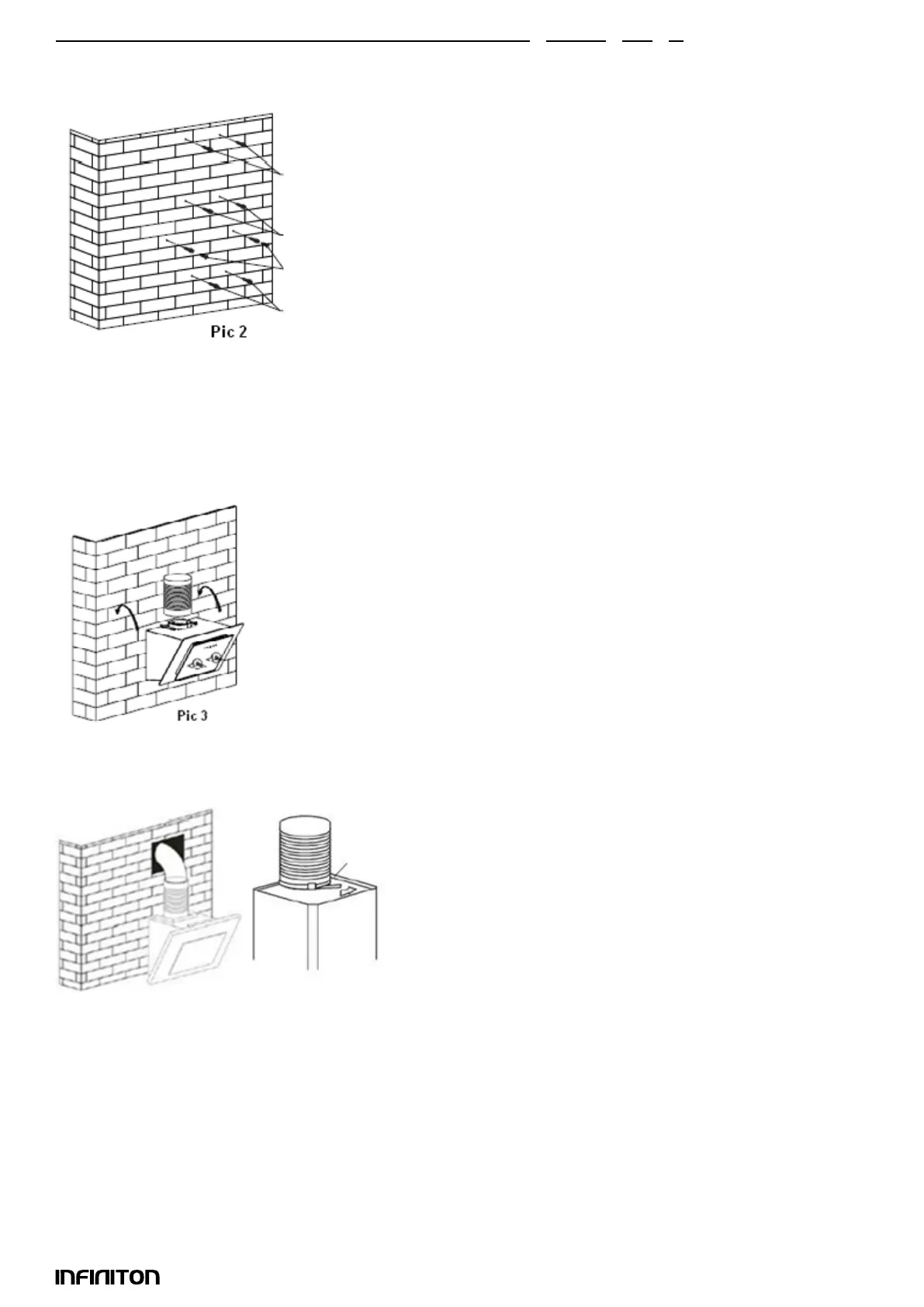

3. Con una broca de 8 mm de diámetro, haga 8 agujeros en la pared en la posición que haya reservado
para instalar la chimenea y el cuerpo de la campana extractora. Ver imagen 2.
4. Inserte los tacos en los oricios que ha realizado para el cuerpo de la campana extractora, je 2
tornillos de soporte ST4*40 mm hasta la mitad, dejándolos 2 mm fuera de la pared. Ver imagen 2.
5. Coloque la campana extractora en los tornillos de soporte.
6. Inserte el tornillo de seguridad ST4*30 mm en los agujeros de seguridad y apriételo completamente
para asegurar que la campana extractora esté bien jada. Nota: Los dos oricios de seguridad están
situados en la carcasa trasera, con un diámetro de 6 mm.
7. Coloque el tubo de expansión en la salida como se muestra a continuación. Fije el tubo de expansión
en la salida con una brida. Levante el tubo de expansión hasta que salga de la pared a través del
agujero de la pared.
Español
Instalación
Orificios de seguridad
Orificios para el cuerpo de la campana
Orificios para el exterior de la chimenea
Orificios para el interior de la chimenea
Brida
Pic 4
