8. Instale el soporte de la chimenea interior: Utilice tornillos ST4*40 para instalar el soporte de la
chimenea interior en la pared.

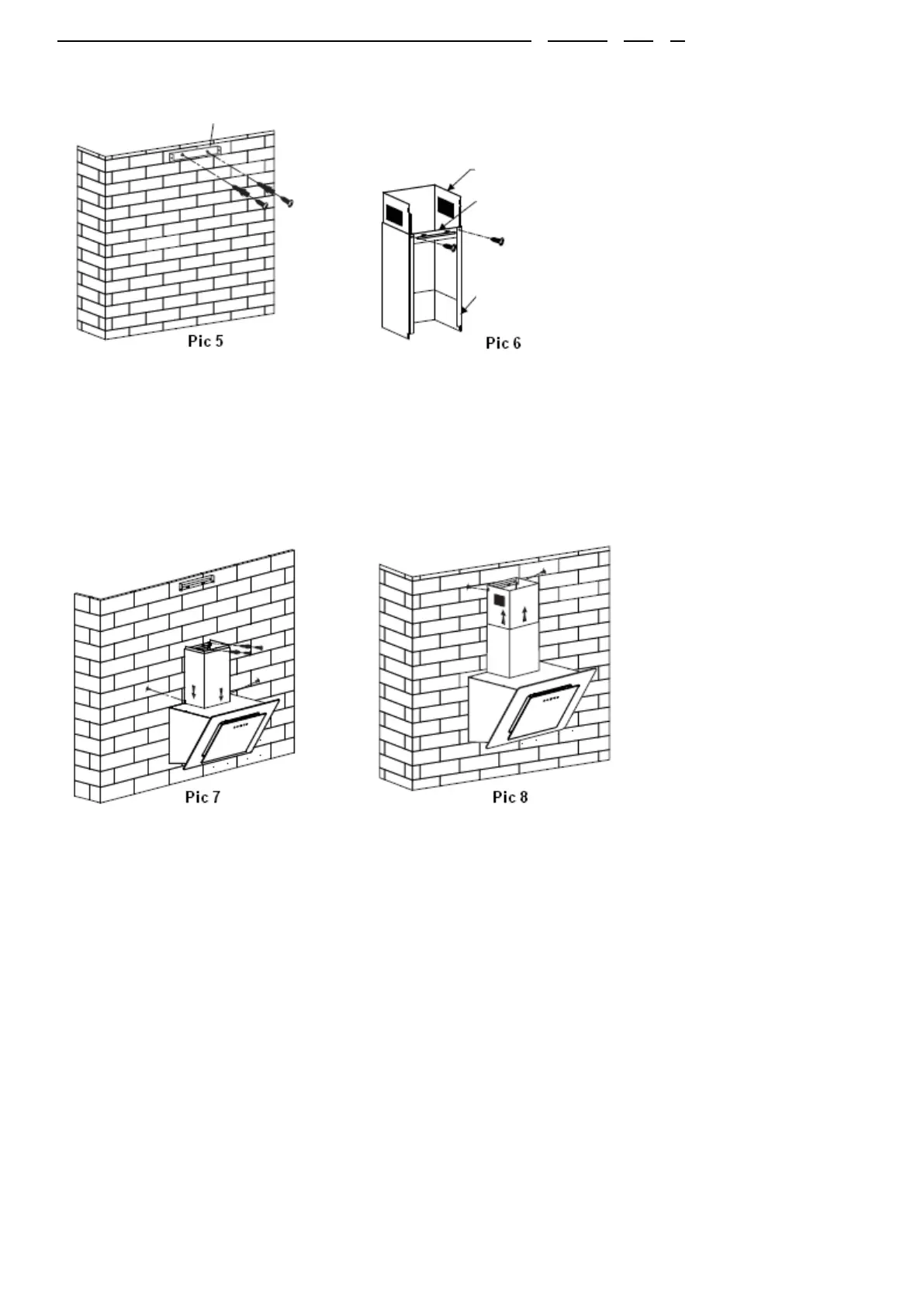

9. Coloque la chimenea interior y la chimenea exterior: Instale el soporte de la chimenea exterior en
la chimenea exterior con 2 tornillos ST4*8mm, asegúrese de que la chimenea interior pueda moverse
libremente, véase la imagen 6.
10. Fije las chimeneas en la campana extractora: Utilice 2 tornillos ST4*8mm para jar el soporte de la
chimenea exterior en la campana extractora, luego je el soporte de la chimenea exterior en la pared
mediante tornillos ST4*40mm.
11. Ajuste la altura de la chimenea interior a la posición del soporte de la chimenea interior y fíjela con 2
tornillos ST4*8mm. Ver imagen 8
Español
Instalación
Interior de la chimenea
Soporte exterior de la chimenea
Soporte exterior de la chimenea
Soporte interior de la chimenea
