2. INSTALLATION ET CONFIGURATION
REMARQUE : Inspecter l'unité avant de l'installer. S'assurer que rien n'est endommagé à
l'intérieur de l'emballage. Conserver l'emballage original dans un endroit sûr pour une
utilisation future.

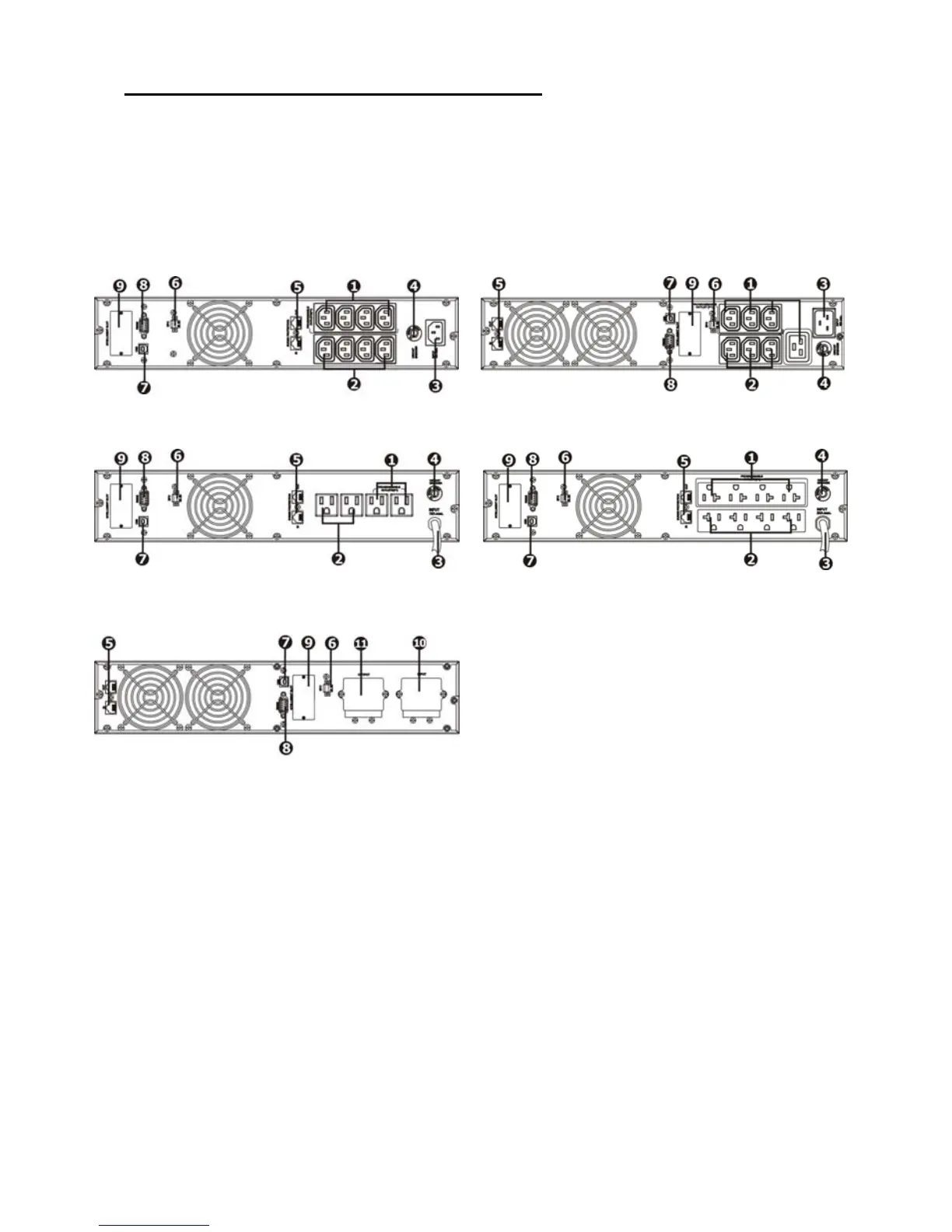

2.1 Vue de la face arrière
X4 SINUS RT IEC
1500/2000 VA
X
4 SINUS RT IEC
3000 VA
1 - Sorties programmables : elles sont connectées aux sorties non-essentielles.
2 - Prises de sortie : elles sont connectées aux sorties essentielles.
3 - Prise d’alimentation.
4 - Disjoncteur d’entrée (fusible thermique).
5 - Protection contre les surtensions réseau/fax/modem.
6 - Connecteur de fonction d’arrêt d’urgence (EPO).
7 - Port de communication USB.
8 - Port de communication RS-232.
9 - Slot intelligent SNMP.
10 - Bornier d’entrée.
11 - Bornier de sortie.
2.2 Installation de l'onduleur
Dans un but de sécurité, l’onduleur est expédié de l'usine câbles de batteries déconnectés.
Avant d’installer l'onduleur, suivre les étapes indiquées ci-après pour reconnecter les câbles
des batteries.
X4 SINUS RT NEM
A
1500 VA
X
4 SINUS RT NEM
A
2000 VA
X4 SINUS RT NEM
A
3000 VA
