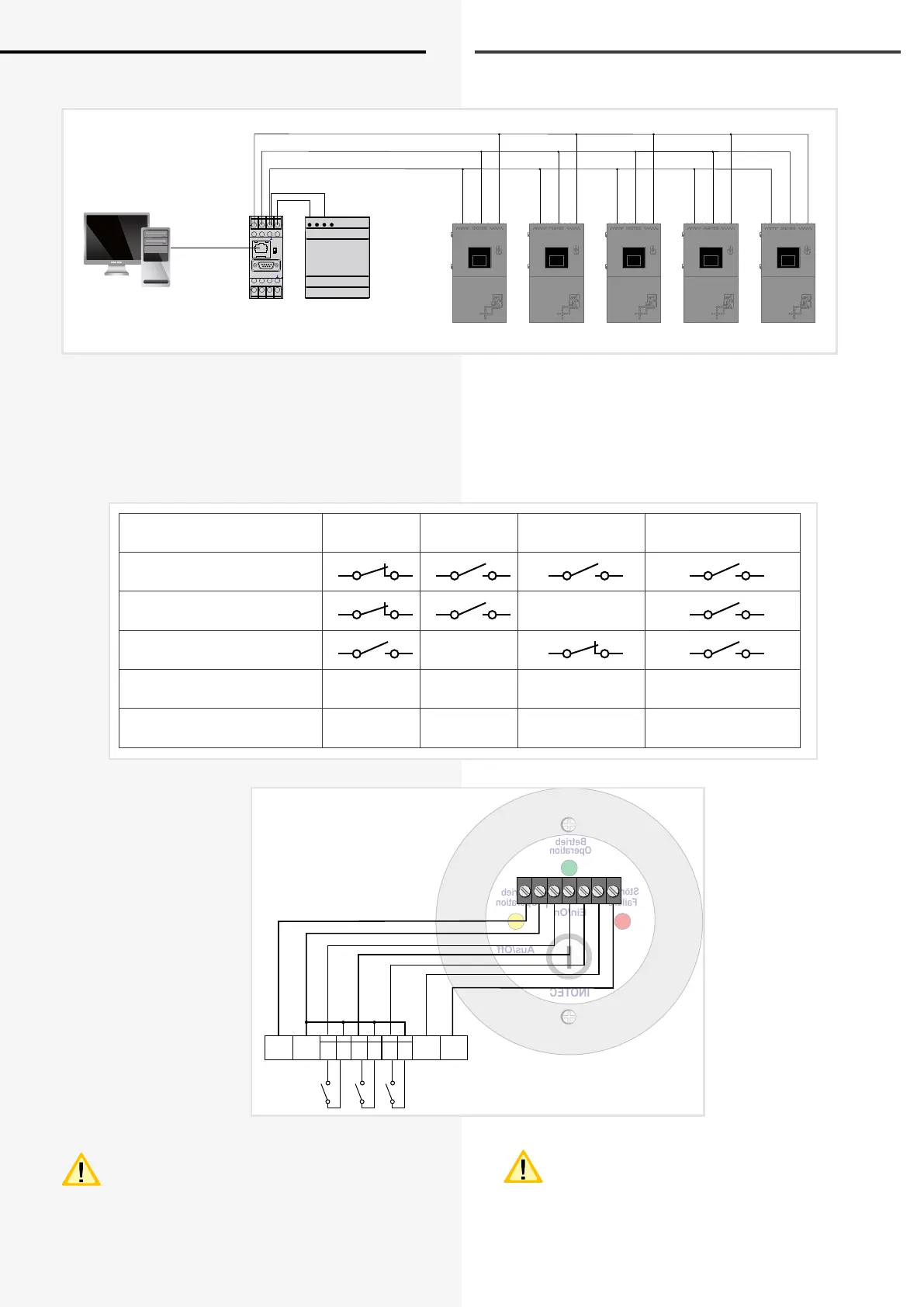

INOLan Verdrahtungsbeispiel
Anschluss an 230V / 50Hz
max. 500m min. 0,5mm²
Netzwerkkabel
8: G
9: T
10: R
8: G
9: T
10: R
8: G
9: T
10: R
8: G
9: T
10: R
8: G
9: T
10: R
10: R
9: T
8: G
InoLan
T
INOTEC
TxDGND
+24V
990 253
RxD
R
reset
G/
+ + - -
6.3.9. Meldetableau
Wird ein externes Fernmeldetableau eingesetzt, so ist
dieses nach der Beschreibung des Fernmeldetableaus
an die Klemmen anzuschließen. Die Kontakte des Fern-
schalters sind werksseitig gebrückt. Über diesen ist es
möglich, die Dauerlichtleuchten des Systems zu
blockieren.
Potentialfreie Meldekontakte, max.24V, 1A DC.
An den 24V - Ausgangsklemmen kann eine Span-
nung von 18V-28,5V anliegen.
Betrieb
Operation
Störung
Sum-failure
Batt.-Betrieb
Battery operation
Keine Spannung
No voltage
Relais Betrieb
Relay operation
Relais Störung
Relay failure
X
Relais Batteriebetrieb
Relay battery operation
X
Optionaler Relaiskontakt 1
Op. relay contact 1
Optionaler Relaiskontakt 2
Op. relay contact 2
Betrieb
Aus/Off
Ein/On
Operation
Failure
-Operation
INOTEC
Betrieb
Störung
-Betrieb
+ -
1
3
5
F+
F-
+ -
FS+
FS-
24V
Betrieb Operation Störung Failure
T
+
-
+
-
Batt.-Betrieb Batt. operat.
+
-
13
14
15
16
17
18
INOLan Wiring example
6.3.9. Mimic panel
If you are implementing an external remote mimic panel,
connect this to the terminals as described in the remote
mimic panel documentation. The remote switch contacts
are bridged at the factory. This enables you to block the
system's maintained lighting.
Voltfree signaling contacts, max. 24V, 1A DC.
A voltage of 18V-28,5V can be at the 24V outgo-
ing terminals.
