6.3.9.1. Netzwerkschnittstelle - INOLAN / INOWEB
Über die integrierte Netzwerkschnittstelle wird der
Zustand der CLS FUSION abgefragt. Mittels INOWEB-
Schnittstelle wird der Zustand des gesamten Systems
grasch in einem Webbrowser dargestellt. Mit der INO-
LAN-Schnittstelle ist eine Darstellung über die INOTEC
Visualisierungsoftware INOView möglich, sowie die Kon-
guration über Netzwerk (FTP).
Bei der Visualisierung über ein externes INOLAN
Modul, muss das INOLAN.2 Modul verwendet wer-
den (Artikel-Nr.: 990253). Eine Konguration über
Netzwerk (FTP) ist in diesem Fall nicht möglich.
Betrieb
Aus/Off
Ein/On
Operation
Failure
-Operation
INOTEC
Betrieb
Stö
rung
-Betrieb
+ -
1
3
5
F+
F-
+ -
FS+
FS-
24V
T
+
-
+
-
+
-
Opt. RIF
+
-
FS+
FS-
+
-
+
-
+
-
Betrieb Operation Störung Failure Batt.-Betrieb Batt. operat.
Betrieb Operation Störung Failure Batt.-Betrieb Batt. operat.
13
14
15
16
17
18
13
14
15
16
17
18
19
20
HUB / Switch
CLS InoWeb/
INOLan
CLS InoWeb/
INOLan
CLS InoWeb/
INOLan
CLS InoWeb/
INOLan
CLS InoWeb/
INOLan
HUB / Switch
CLS InoWeb/
INOLan
max. 100m

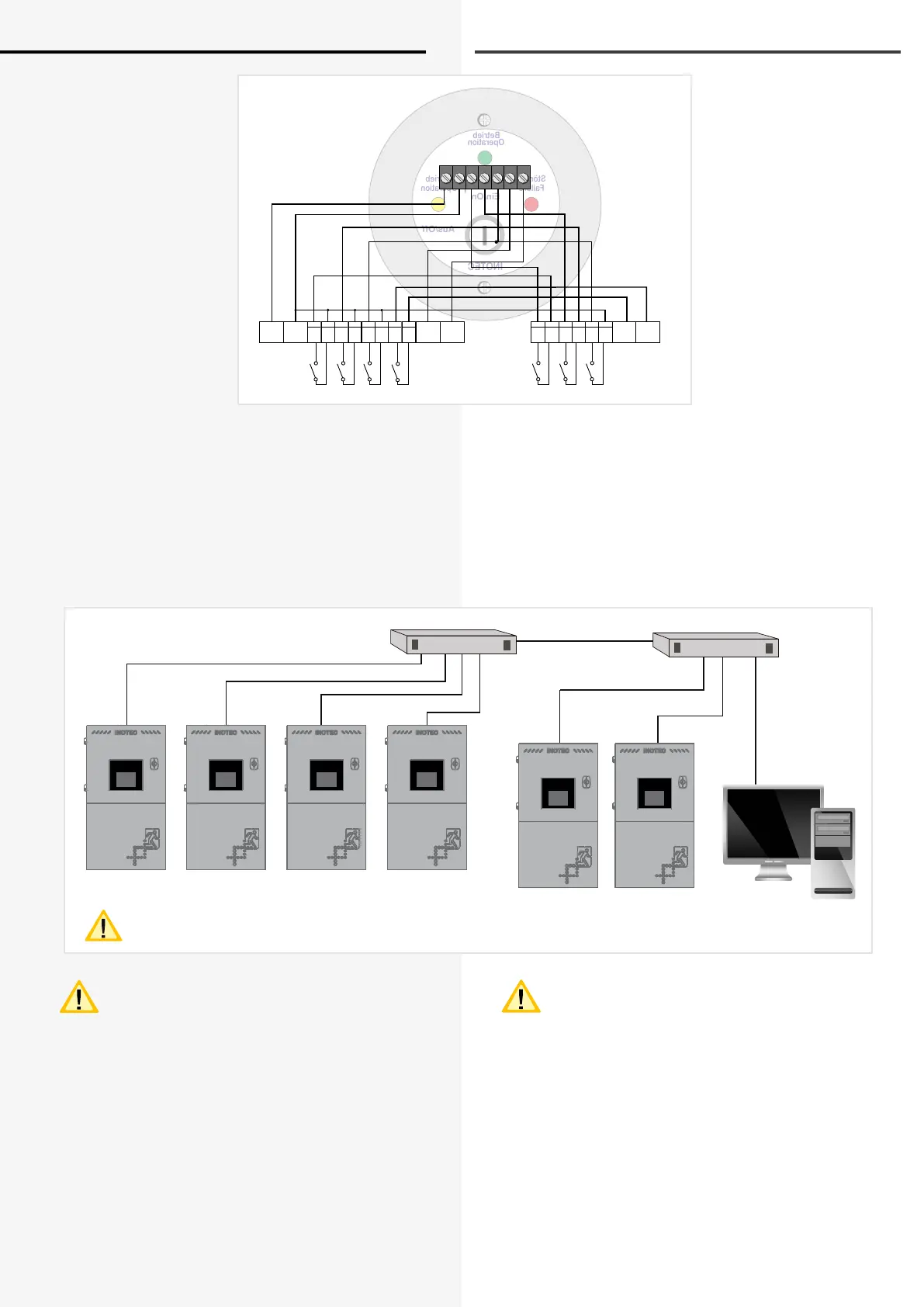

Verkabelung
Ethernet (min. CAT 5)
Wiring
max. 100m
max. 100m
max. 100m
max. 100m
max. 100m
max. 100m
max. 100m
Visuali-
sierung
6.3.9.1. INOLAN / INOWEB network interface
The status of the CLS FUSION is scanned using the inte-
grated network interface. The state of the entire system
is shown graphically in a web browser using the INOWEB
interface. With the INOLAN interface, a display is possible
using the INOTEC visualisation software INOView, as well
as the conguration using a network (FTP).
For visualisation using an external INOLAN mod-
ule, the INOLAN.2 module must be used (Art. No:
990253). In this case, conguration using a net-
work (FTP) is not possible.
