CLS FUSION Montage- und Betriebsanleitung
CLS FUSION Mounting and Operating Instructions
40
6.3.10. Zentrales Dimmen
Mit dem optionalen CLS Dimmer
Modul können entsprechend pro-
grammierte Leuchten in den Strom-
kreisen über
• Taster am CLS Dimmer Modul
• Einen extern angeschlossenen
Taster
• eine 0-10V Steuerspannung
zentral gedimmt werden, regelbar in
10%-Stufen von 0% (Leuchte aus) bis
zu 100% (Leuchte ein).
Damit sind die Leuchten der Notbe-
leuchtung mit denen der Allgemein-
beleuchtung gemeinsam zu dimmen
(z.B. über ein EIB-Modul). Im Notbe-
trieb schalten die Leuchten automa-
tisch auf 100%.

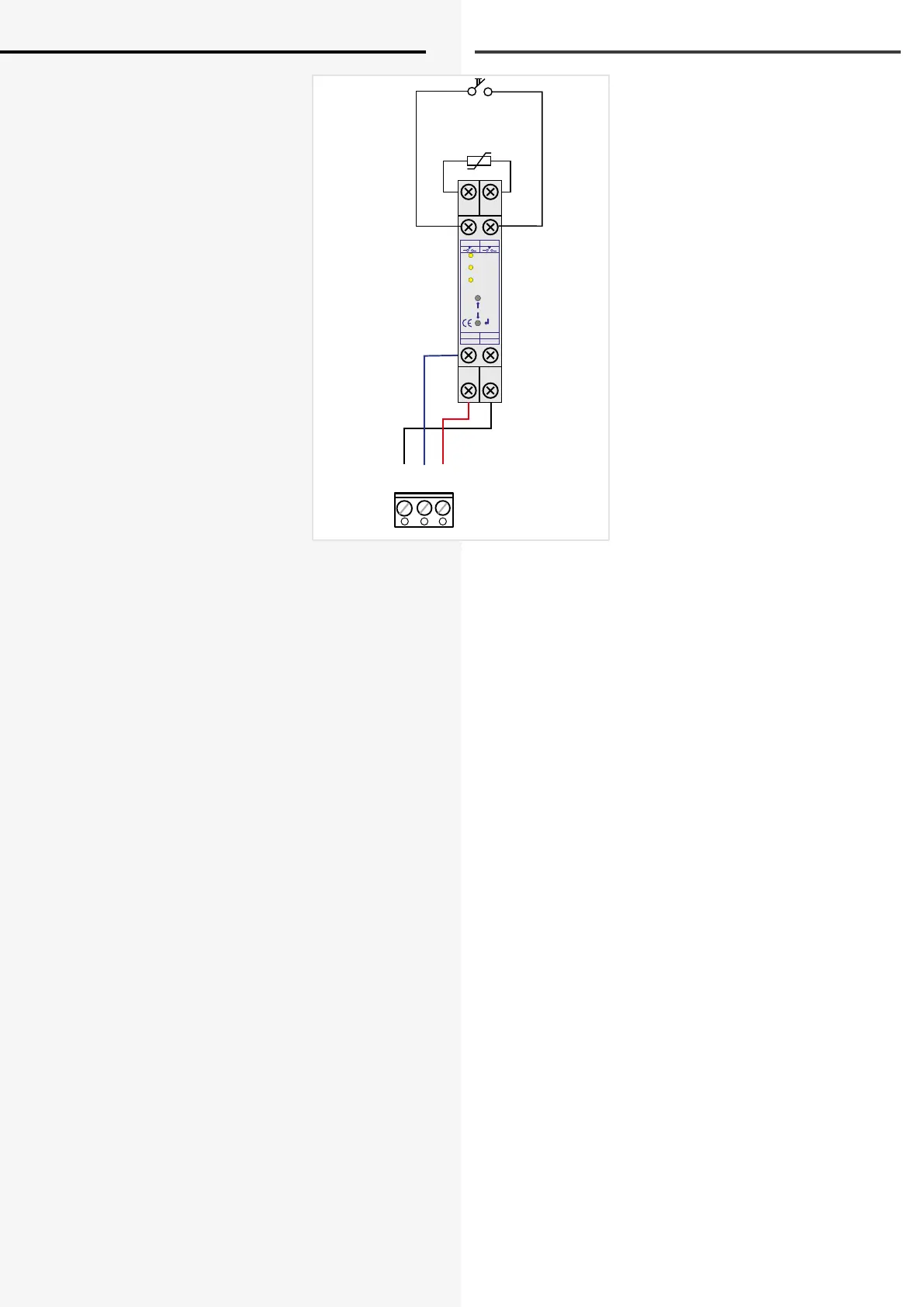

IBa
+24V
T
0 - 10V
Taster
Taster ext.
+24V
Bus
CLS-DimmerINOTEC
850 013
T
T
EMC: gem. EN 55015
Ta: -15 bis 40°C
+ 0-10V - 0-10V
Potentiometer
0-10V
oder / or
6.3.10. Central dimming
With the optional CLS dimmer
module you can dim specically
programmed luminaires in the cir-
cuits, by using
• the pushbuttons on the
CLS dimmer module
• via an externally connected
pushbutton
• a 0-10V control voltage,
which you can control in 10%
increments from 0% (luminaires
o) to 100% (luminaires on).
The emergency lighting is dimmed
along with the general lighting
(e.g. using an EIB module). In emer-
gency mode, the luminaires auto-
matically switch to 100%.
