8.4.9.3. RIF menu

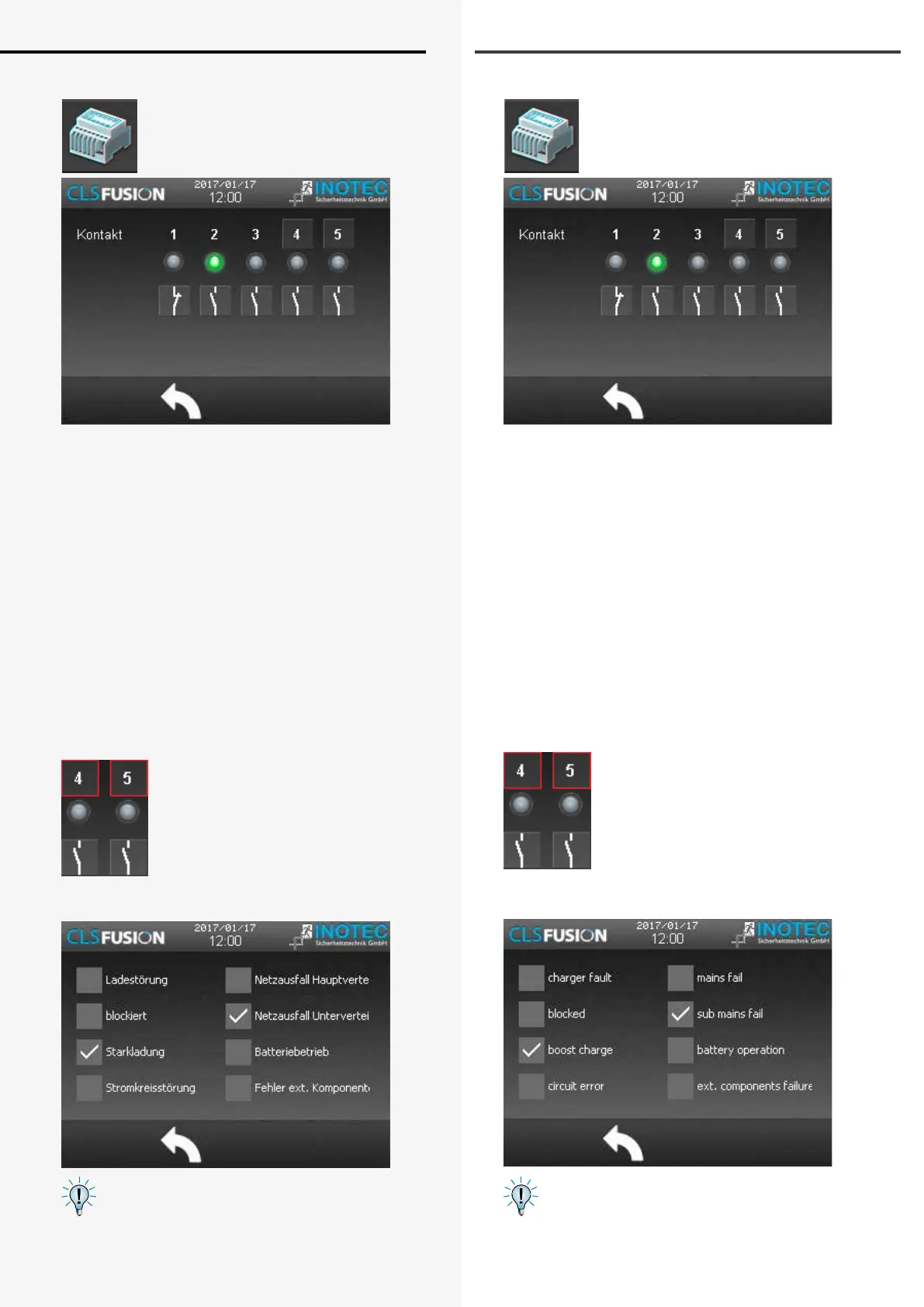

Activating the “RIF” icon opens the dialogue
window for the relay interface module.
The system status gets displayed for the rst three LED‘s.
The relaisinterface is programmed at the factory. The
notications of the rst three relais contacts are set up
xed (disruption, operation, battery operation). Check-
boxes are below the luminaires. Here you can choose
between make contact and break contact.
Colour coding:
• Red - Failure
• Green – Operation
• Yellow – battery-/test mode
Various messages can be assigned to the optional con-
tacts 4 and 5. Contacts that can be congured by these
messages are indicated with a dotted line below the
contact number.
When the contact 4 or 5 button is activated, the follow-
ing conguration menu appears:
You can also assign the message type here.
The messages will be linked with “or”, if more
than one option is selected.
8.4.9.3. Menü RIF
Durch Betätigen des Symbols „RIF“ önet
sich der Dialog des Relaisinterface-Moduls.
Bei den ersten drei LED‘s wird der Anlagenstatus ange-
zeigt. Das Relaisinterface ist vom Werk aus einprogram-
miert. Die Meldungen der ersten drei Relaiskontakte
sind fest eingestellt (Störung, Betrieb, Batterie-Betrieb).
Unterhalb der Leuchten benden sich Checkboxen, hier
kann zwischen Öner und Schließer ausgewählt werden.
Farbcodierungen:
• Rot - Störung
• Grün - Betrieb
• Gelb - Batterie-/Testbetrieb
Den Optionskontakten 4 und 5 können verschiedene
Meldungsarten zugewiesen werden. Der Kontakt kann
mit einem Klick auf das Symbol, als Schließer oder Öner
programmiert werden.
Durch Aktivieren der Schaltächen Kontakt 4 oder 5
erscheint folgendes Kongurationsmenü:
Hier ist die Zuweisung der Meldungsarten mög-
lich. Bei Auswahl mehrerer Optionen werden
diese mit „oder“ verknüpft.
