CLS FUSION Montage- und Betriebsanleitung
CLS FUSION Mounting and Operating Instructions
63

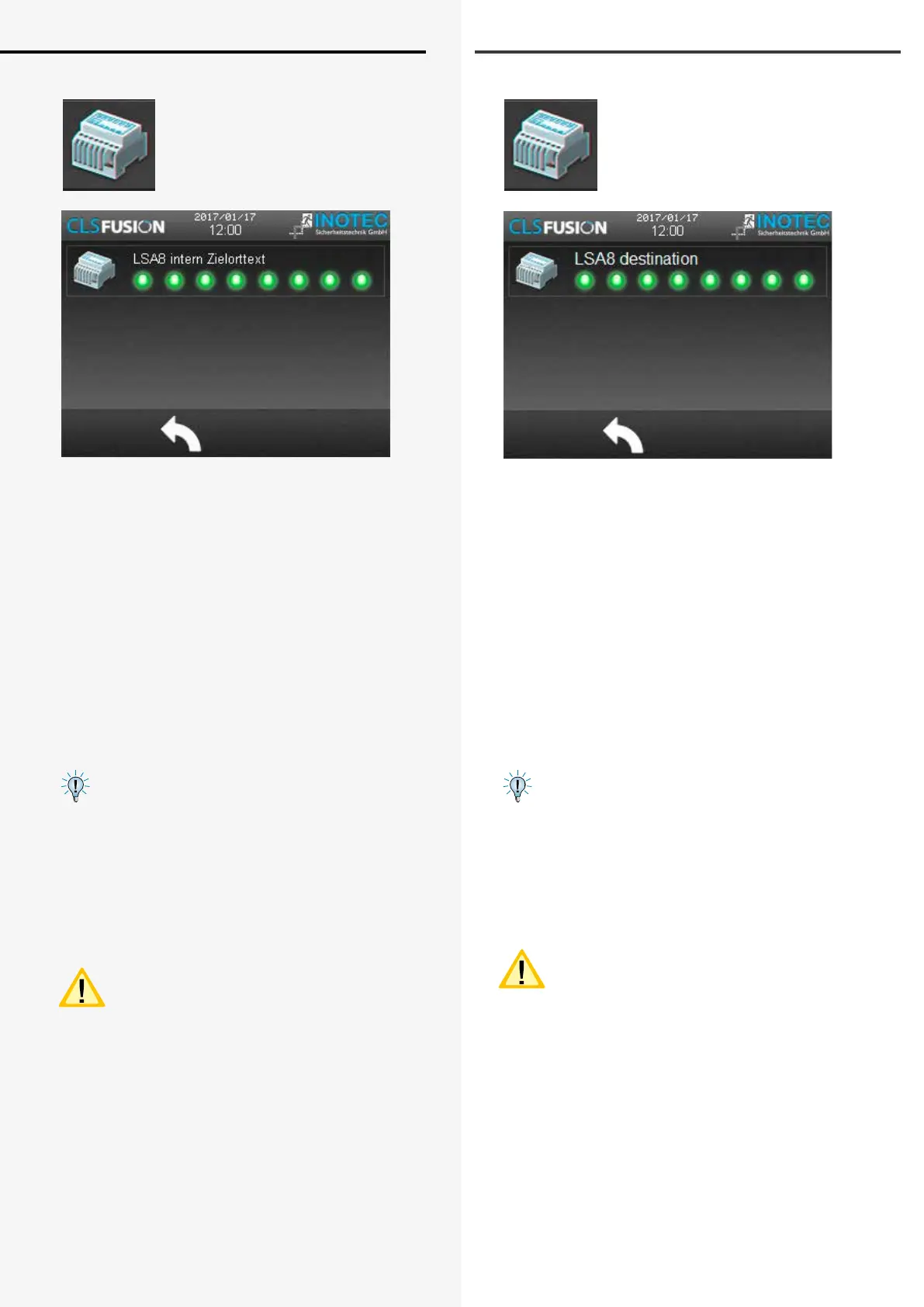

8.4.9.4. LSA8 / LSA3 menu
Activating the LSA8/LSA3 icon opens
the corresponding dialogue window.
The LSA8 and LSA3 modules can be used to switch the
general- and emergency luminaires simultaneously on
and o. Up to three switch inputs can be assigned to
every nal circuit.A unique address has to be assigned
to each LSA module. Furthermore, the module has to
be programmed as active in the controller settings. Up
to three LSA8 modules, connected to IB1 (internal com-
ponents) or IB2 (external components) BUS line, can be
handled by one controller. A menu appears in which the
8 input channels are represented by LEDs, if a LSA8 is
activated in the controller. The LEDs glow green when
voltage is detected at the input channels. Activating the
component button opens a sub-menu, which shows the
destination text and the connected BUS line.
The channel allocation has to be done in the cir-
cuit programming.
The auxiliary contacts of a three-phase monitoring relay
can also be connected to the input channels of a LSA8, in
order to selectively switch on the emergency lighting in
specic areas in case of a sub-DB failure. If it’s needed
that the controller also reports a sub-DB failure, the LSA8
has to be programmed with sub-DB failure message.
This setting aects all LSA8 inputs. The sub-DB
failure message appears, as soon as one channel
is opened.
The menu for LSA3 modules is laid out in the same prin-
ciple.
8.4.9.4. Menü LSA8 / LSA3
Durch Betätigen des Symbols „LSA8“
bzw. „LSA3“ önet sich der entspre-
chende Dialog.
Mit den LSA8- und LSA3-Modulen ist ein gemeinsames
Ein- und Ausschalten von Netz- und Sicherheitsleuchten
möglich. Jeder Leuchte können in der Programmierung
bis zu zwei Schalteingänge zugewiesen werden. Falls
externe Module zum Einsatz kommen, kann am Adress-
schalter für jedes Modul eine eindeutige Adresse ver-
geben werden, die dann in der Steuerteileinstellung als
aktiv programmiert wird. Es können bis zu zwei externe
LSA8- Module am Steuerteil angemeldet werden. Eine
LSA8 ist standardmäßig im Steuerteil angemeldet und
erscheint im Menü, in dem die 8 Schalteingänge mittels
Leuchtdioden angezeigt werden. Bei anliegender Span-
nung eines Einganges leuchtet die entsprechende LED
grün.
Die Zuordnung der Kanäle wird in der Stromkreis-
programmierung vorgenommen.
Auf die Kanäle einer externen LSA 8 können auch Hilfs-
kontakte einer Dreiphasenüberwachung aufgeschaltet
werden, um selektiv das Notlicht in Bereichen bei Netz-
ausfall Unterverteiler (UV) einzuschalten. Damit das
Steuerteil auch einen Netzausfall UV meldet, muss die
entsprechende LSA8 mit Netzausfall UV-Meldung pro-
grammiert werden.
Diese Einstellung betrit alle Kanäle der LSA8.
Sobald ein Kanal geönet ist, erscheint die Mel-
dung Netzausfall UV.
Die Menüoberäche für LSA3 ist nach gleichem Schema
aufgebaut und dementsprechend einzusehen.
