Integra MAYFIELD User Manual

IT
–
ITALIANO
24 25
Istruzioni per l’uso:

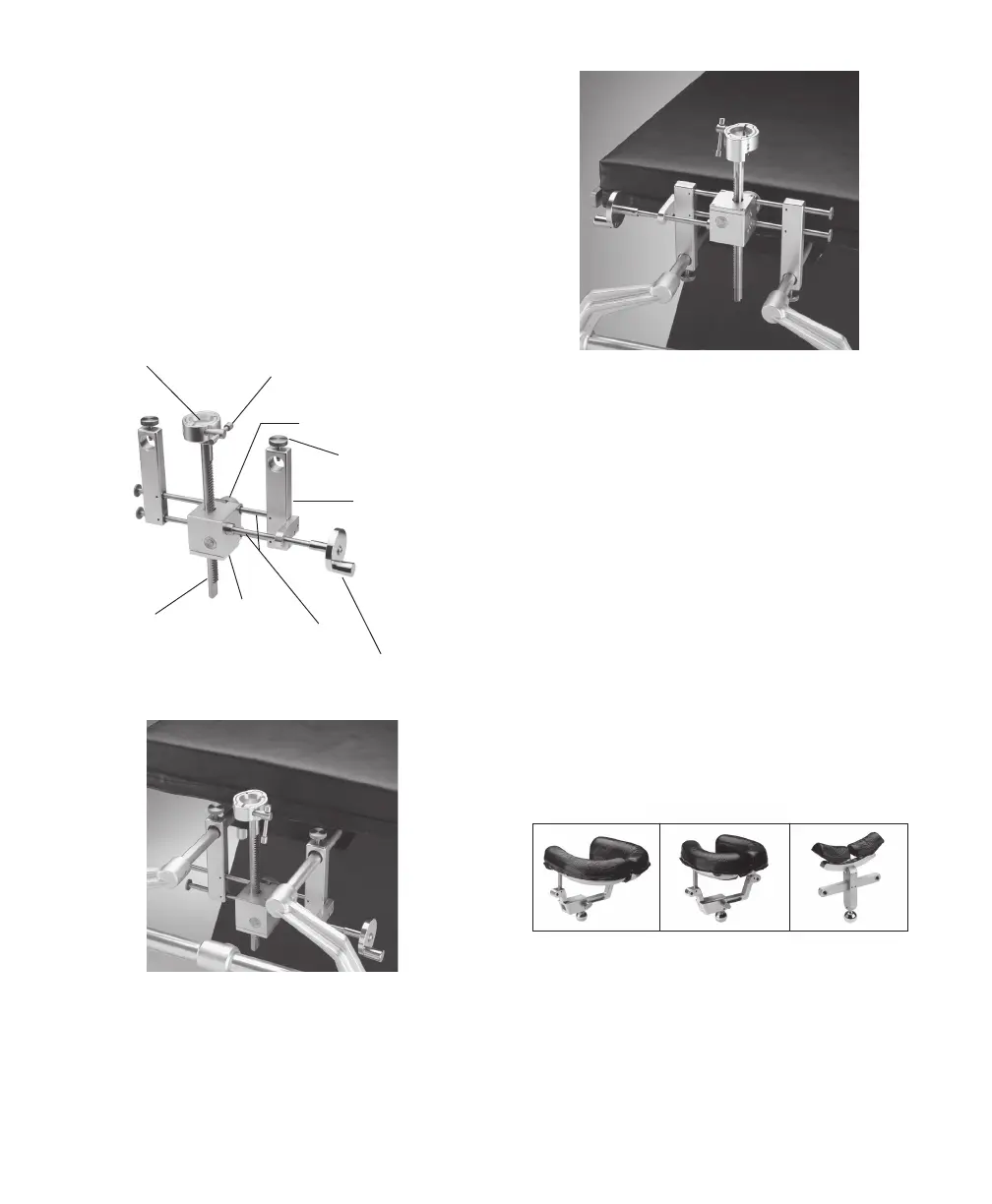

Montare l’accoppiatore all’Unità di base MAYFIELD
e al tavolo della sala operatoria
1. Allentare le viti di fermo su ciascuna gamba dell’ac-
coppiatore (Figura 2).
2. Far scorrere le due aste dell’Unità di base MAY-FIELD
in ciascun alloggiamento del Supporto Infinity prima
di inserire negli alloggiamenti del tavolo della sala
operatoria (Figura 3). Regolare la larghezza delle gambe
dell’accoppiatore come necessario.
Viti di fermo
Gambe
Manovella
Barre
trasversali
Scatola
ingranaggi
Asta
alloggiamento
Manopola di
bloccaggio
Manopola a
T alloggiamento
Alloggiamento
Figura 2
Figura 3
NOTA:
l’accoppiatore è in genere posizionato con la manopola
di bloccaggio rivolta verso il tavolo della sala operatoria,
ma può essere girato, se necessario. L’accoppiatore può,
inoltre, essere invertito in modo da collocare la scatola
degli ingranaggi più in alto, se nec-essario. (Figura 4)
Figura 4
3. Bloccare le impugnature sul tavolo della sala opera-
toria in modo da fissare l’unità di base. Far scorrere
l’accoppiatore nella posiziione desiderata e bloccare
le viti di fermo.
4. Per sollevare o abbassare la posizione dell’alloggia-
mento Infinity, girare la manovella sulla scatola degli
ingranaggi (Figura 2) in senso orario o antiorario. Per
effeuare regolazioni laterali, far scorrere la scatola
degli ingranaggi a sinistra o a destra sulle barre trasver-
sali. Per fissare queste posizioni, serrare la manopola di
bloccagio. La manopola di bloccaggio fissa la scatola
degli ingranaggi iin modo che non si sposti in nessuna
direzione e impedisce alla manovella di muoversi.
Montare il poggiatesta all’accoppiatore
Sono disponibili te modelli di poggiatesta:
Ferro di cavallo -
Adulti
(419A1031)
Ferro di cavallo -
Pediatrico
(419A1030)
Uso generale
(419A1050)
Figura 5
Sono disponibili tamponi di gel di ricambio:
Pediatrico - Sinistro 440C1011 1 cadauno
Pediatrico - Destro 440C1012 1 cadauno
Adulti - Sinistro 41C1444 1 cadauno
Adulti -Destro 41C1445 1 cadauno
Mini (Uso generale) 419A1048 2 cadauno
