Intel D525MW

安装和更换台式机主板组件
要安装半高型迷你无线 LAN 卡，请参见图 10 并按以下步骤操作：
1. 请遵守第 23 页“开始之前”中的注意事项。
2. 将塑料半高型迷你卡锁销插入安装孔，如表图 10 中的 A 所示。
3. 将无线 LAN 卡以稍微向上倾斜的角度插入 PCI Express 迷你卡连接器（表图 10 中的 B）。
4. 使卡的安装孔（图 10 中的 C）对准塑料锁销并将卡卡扣到位。
5. 按图中所示将系统天线连线连接到无线 LAN 卡的连接器（图 10 中的 D）上。

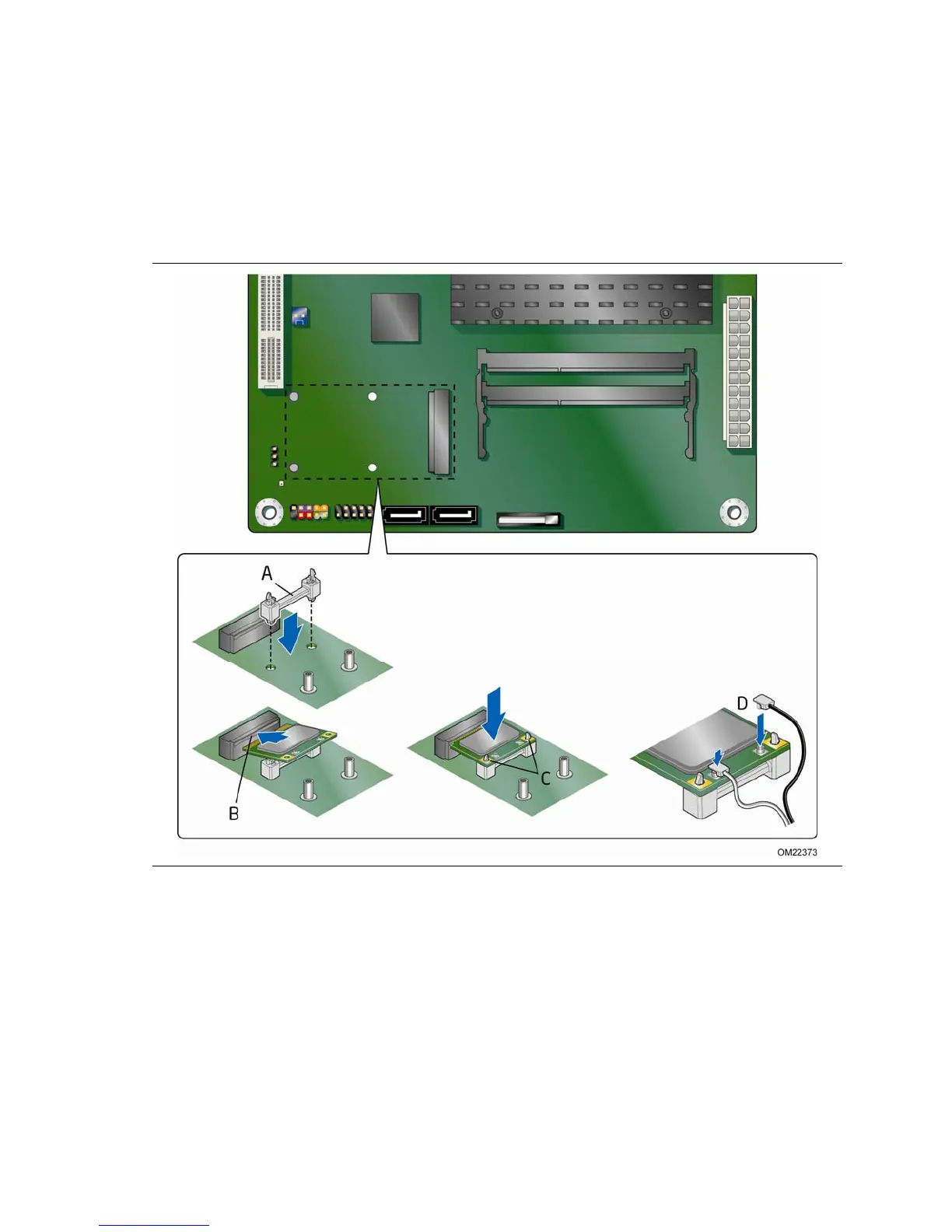

图 10. 安装半高型迷你无线 LAN 卡
31
