英特尔台式机主板 D525MW 产品指南
向 PCI Express 迷你卡插槽安装无线 LAN 卡
无线 LAN 卡可安装于台式机主板的 PCI Express 迷你卡插槽中。
要安装全高型迷你无线 LAN 卡，请参见图 9 并按以下步骤操作：
1. 请遵守第 23 页“开始之前”中的注意事项。
2. 将无线 LAN 卡以稍微向上倾斜的角度插入 PCI Express 迷你卡连接器（图 9 中的 A）。
3. 使卡的安装孔对准主板的钢制安装柱（图 9 中的 B），并使用随带的螺丝固定好卡。
4. 按图中所示将系统天线连线连接到无线 LAN 卡的连接器（图 9 中的 C）上。

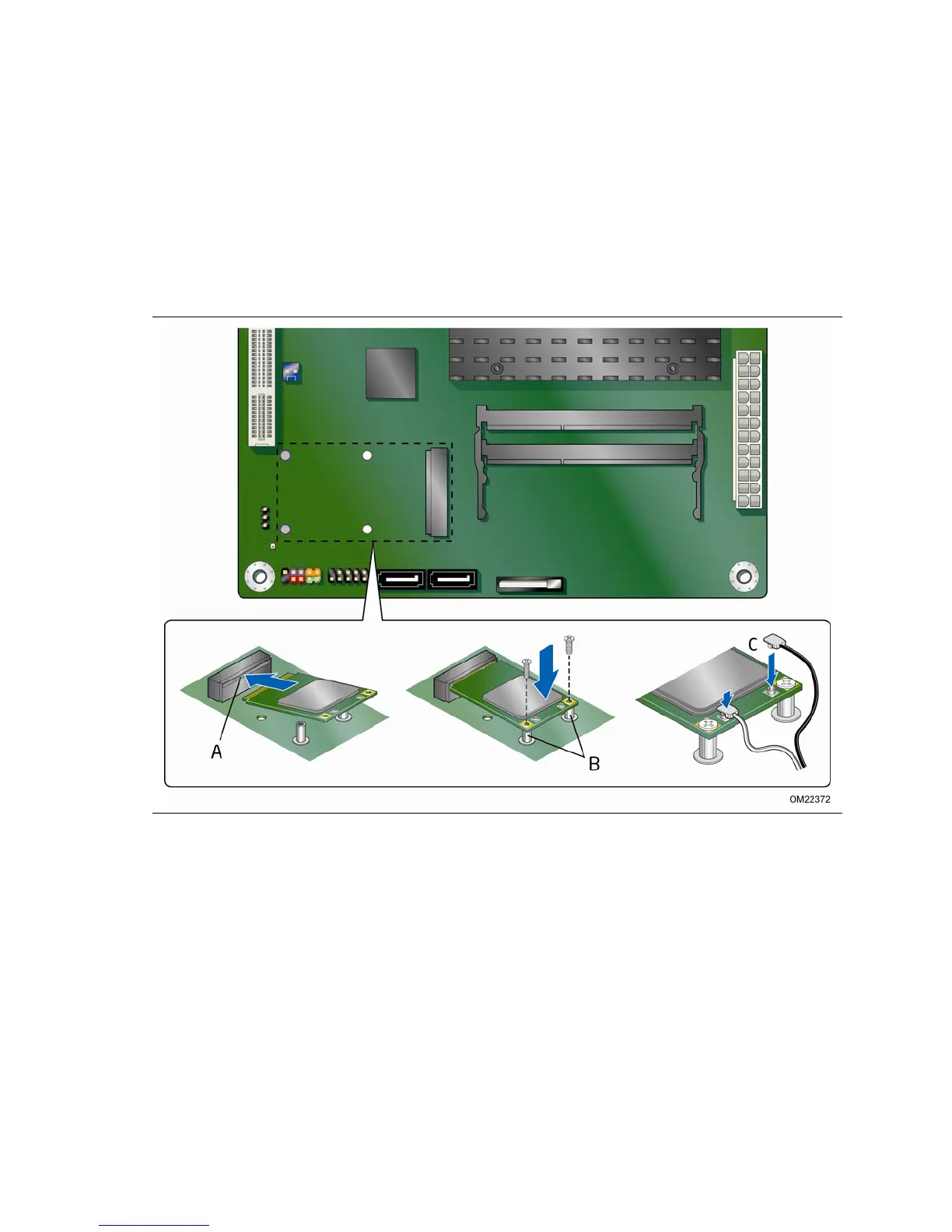

图 9. 安装全高型迷你无线 LAN 卡
30
