Intel D915GAG - 连接串行 Ata (Sata) 电缆

安装和更换桌面主板组件
45
连接串行 ATA (SATA) 电缆
此 SATA 电缆（4 芯）支持串行 ATA 协议，并可将一个驱动器连接到桌面主板上。此电缆
的任何一端都可连接到 SATA 驱动器或桌面主板的连接器上。
要使电缆正常工作：
1. 请遵守第 29 页“开始之前”中的注意事项。
2. 将电缆的任何一端连接到桌面主板的连接器上（参见图 20 中的 A）。
3. 将电缆的另一端连接到驱动器上（参见图 20 中的 B）。
OM16897
A
B

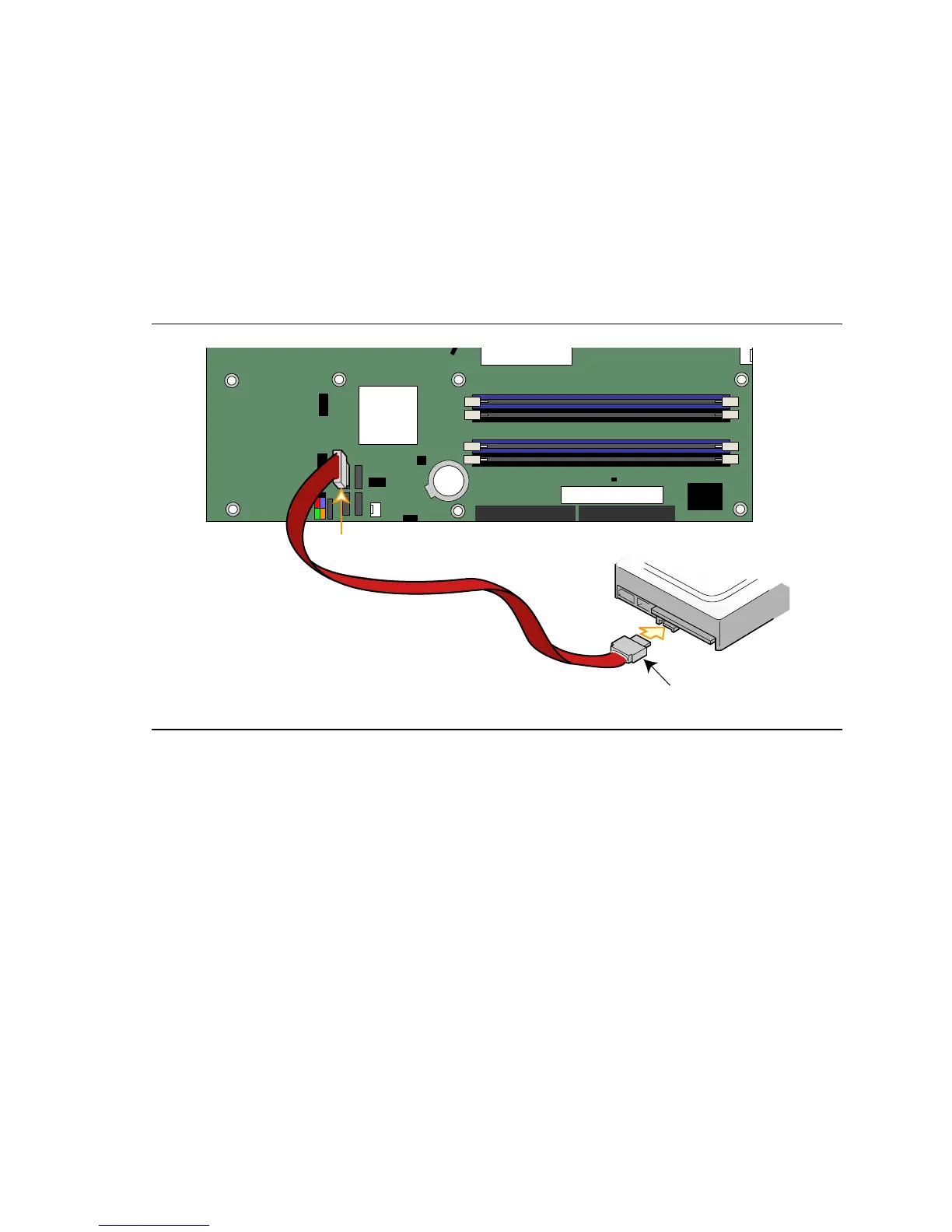

图 20. 连接串行 ATA 电缆
