安装和更换桌面主板组件
49
设置具备插孔任务重新分配功能的灵活
6
声道音频
从
Intel
®
Express Installer
（
Intel
快速安装程序）
光盘上安装好
Realtek
音频驱动程序之后，
便可以启用多声道音效功能。
OM15694
A
B
C
项目
说明
A
后方左／右音频输出或音频线路输入
B
前方左／右音频输出
C
音频中心／
LFE
（超低音扩音器）或话筒输入

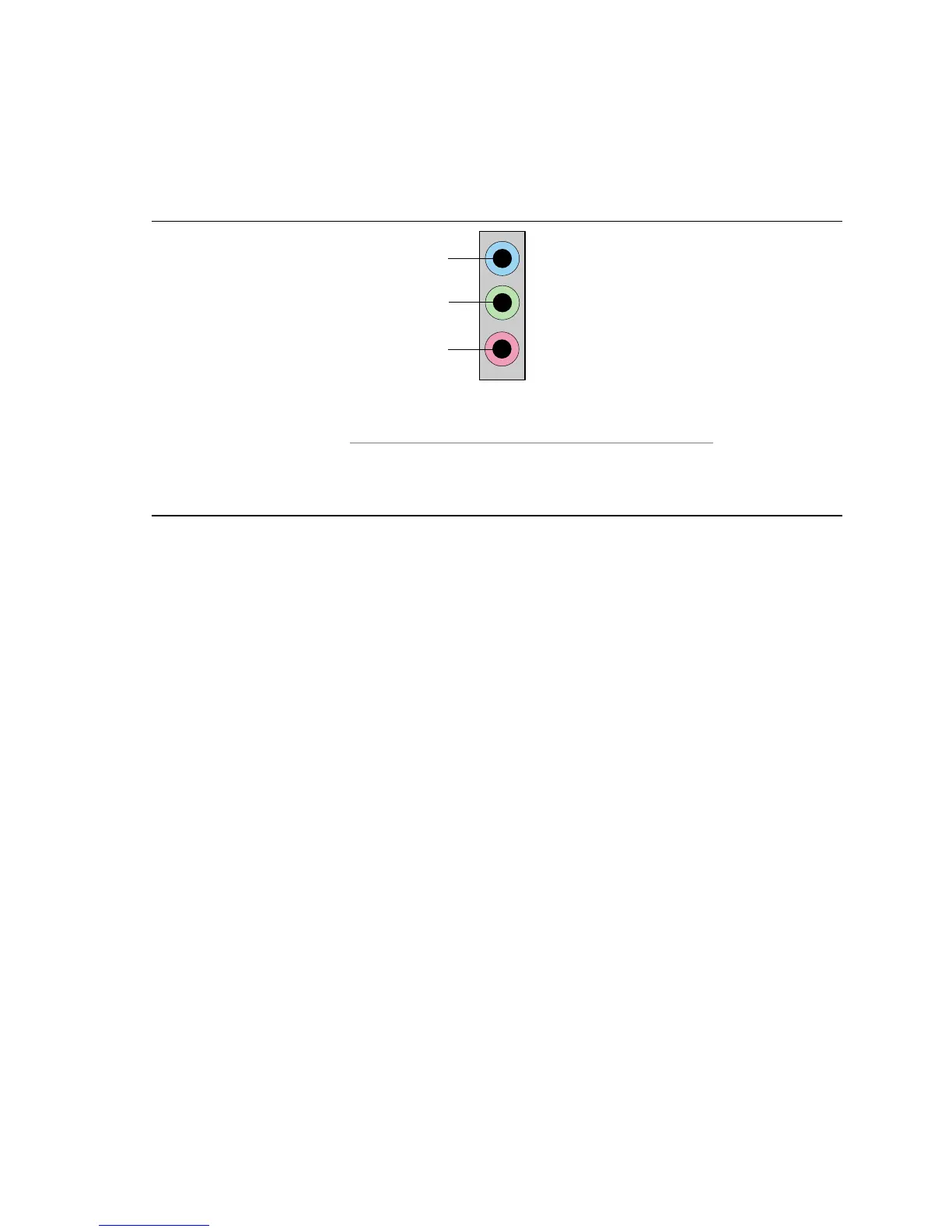

图
22.
灵活
6
声道音频系统
背面板音频连接器
多声道模拟音频
将两只扬声器连接到前方左／右
音频输出接口
(B)
上，并将另外两只
扬声器连接到后方
左／右音频输出接口
(A)
上，以获得
4
声道和
6
声道音频配置。对
于
6
声道音频配置，
还需要将额外的两只扬声器连接
到中央
LFE
输出
(C)
上。
48
50
