Intel D915GAG Product Guide

安装和更换桌面主板组件
53
PCI 总线附加卡连接器
图 26 显示了桌面主板 D915GAV 和 D915GEV 上 PCI 总线附加卡连接器、PCI Express x16
和 PCI Express x1 附加卡连接器以及外围设备接口连接器的位置。桌面主板 D915GUX 和
D915GAG 有 PCI 总线附加卡连接器两个、PCI Express x16 和 PCI Express x1 附加卡连接器
各一个以及外围设备接口连接器若干个。
OM16902
G
H
A
B
C
D
E
F
I
项目 说明
A
PCI 总线附加卡连接器 4
B
PCI 总线附加卡连接器 3
C
PCI Express x1 连接器
D
PCI 总线附加卡连接器 2（SMBus 连接）
E
PCI 总线附加卡连接器 1
F
PCI Express x16 连接器
G
软盘驱动器连接器
H
IDE 连接器
I
串行 ATA 连接器

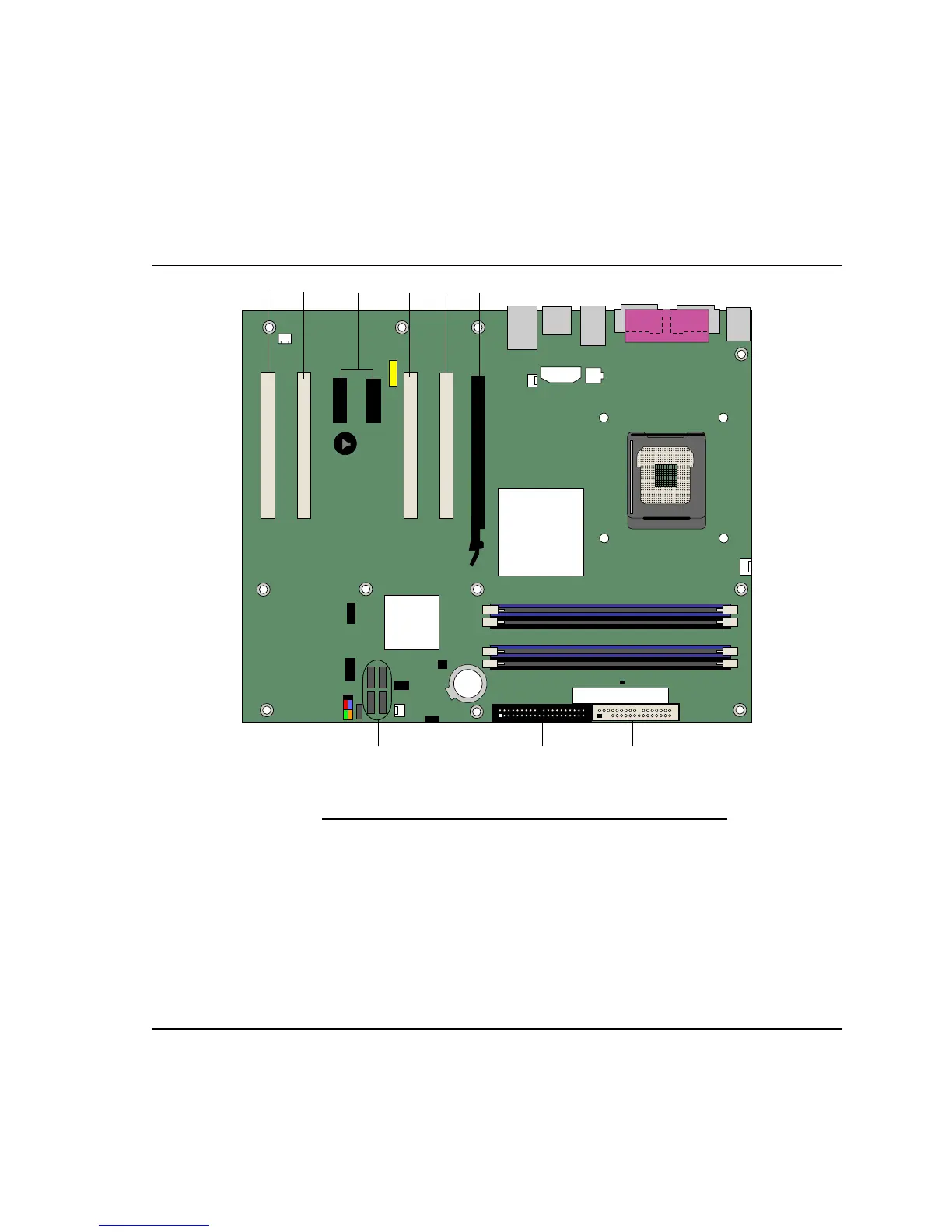

图 26. 桌面主板 D915GAV 和 D915GEV PCI 总线和 PCI Express
附加卡以及外围设备接口连接器位置
