安装和更换台式机主板组件
4.

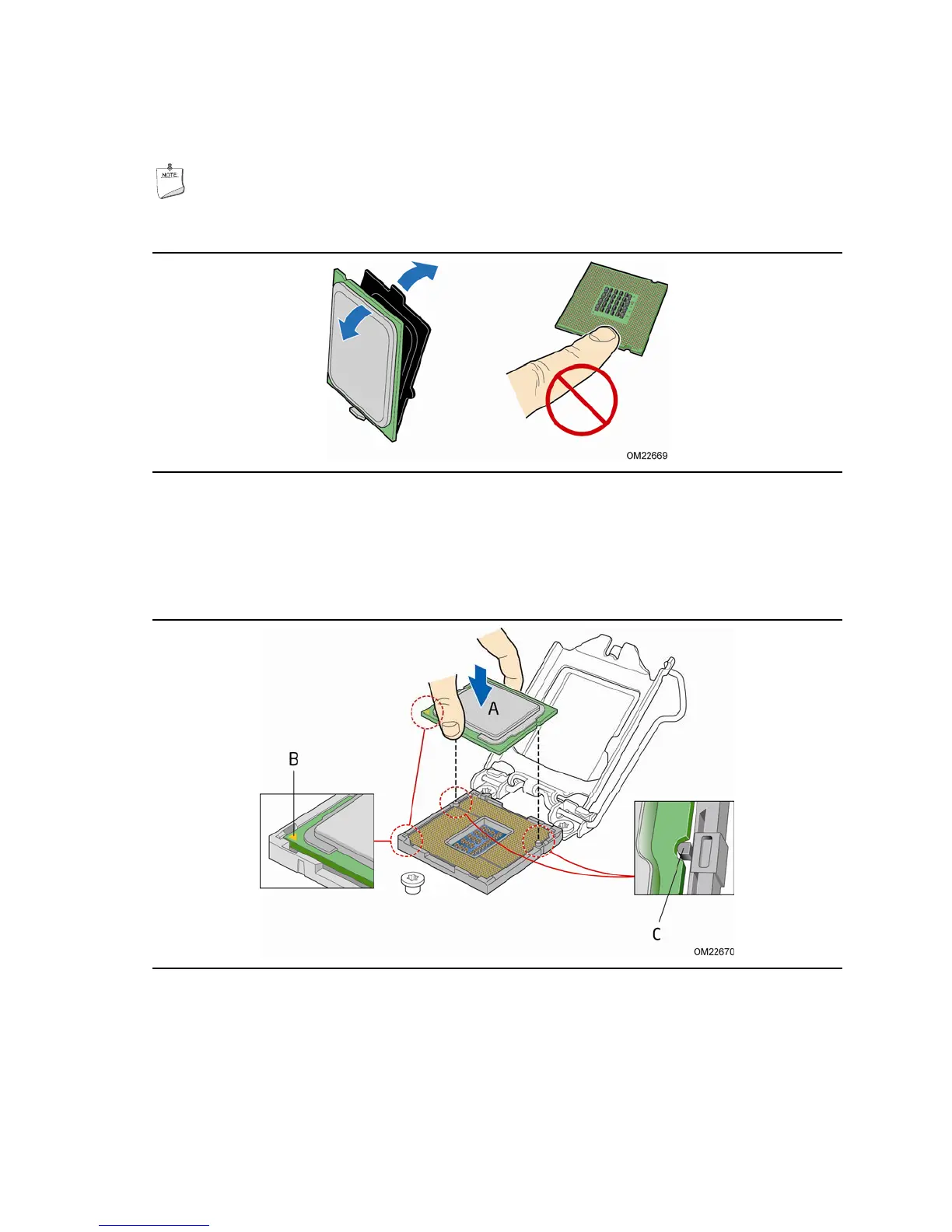

从处理器保护罩中取出处理器。只可
握持处理器的边缘部位，小
心不要触碰处理器的底部
（参见图
8
）。
注释
请勿将处理器保护罩丢弃。每当从插
槽中拆除处理器后，总要把
处理器保护罩重新盖好。
图
8.
从处理器保护罩中取出处理器
5.
按图
9
所示的方位用拇指和食指握
住处理器，使您的手指与插
槽的手指切口对齐。确保处
理器
插针
1
指示标记（金色三
角）与插槽上的插针
1
倒角对齐（
图
9
中的
B
），并且处理
器上的
凹口与插槽上的凸块对齐（图
9
中的
C
）。垂直向下降低处理器，切勿使处理器
在插槽上倾斜
或滑动（图
9
中的
A
）。
图
9.
安装处理器
33
32
34
Table of Contents
Default Chapter
5
Table of Contents
5
台式机主板功能
9
支持的操作系统
11
台式机主板组件
12
英特尔台式机主板 Dh67Bl 组件
12
处理器
14
英特尔 ® H67 Express 芯片组
15
主内存
15
图形子系统
15
集成图形
15
Intel ® HD Graphics（英特尔 ® 高保真图形
16
High-Definition Multimedia Interface*（高保真多媒体接口*，Hdmi
16
数字视频接口 (DVI-I)
16
Vga 显示
16
PCI Express* X16 图形
17
音频子系统
17
Lan 子系统
18
Lan 连接器 Led 指示灯
18
Usb 支持
19
Sata 支持
19
扩展功能
19
旧式 I/O
20
Bios
20
Sata 自动配置
20
PCI*/PCI Express 自动配置
20
安全口令
21
硬件管理
21
硬件监控和风扇转速控制
21
风扇监控
21
机箱开启
22
电源管理
22
软件支持
22
Acpi（高级配置与电源接口
22
硬件支持
22
电源连接器
22
风扇接头连接器
23
局域网 (Lan) 唤醒功能
23
瞬时可用计算机技术
23
备用电源指示灯位置
24
Usb 唤醒
25
PCI Express WAKE# 信号唤醒支持
25
Cir 唤醒
25
扬声器
25
实时时钟子系统
25
安装和更换台式机主板组件
27
开始之前
27
安装注意事项
28
防止电源系统过载
28
遵守安全与规范要求
28
安装 I/O 防护板
29
安装和拆卸台式机主板
30
英特尔台式机主板 Dh67Bl 安装螺丝孔位置
30
安装和拆卸处理器
31
安装处理器
31
松脱插槽拉杆
31
抬起压板
32
从处理器保护罩中取出处理器
33
安装处理器
33
将压板固定到位
34
安装处理器风扇散热器
35
连接处理器风扇散热器电缆
35
拆卸处理器
35
将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上
35
安装和拆卸系统内存
36
双通道内存配置准则
36
两条或四条 DIMM
36
两条 DIMM 下双通道内存配置示例
36
四条 DIMM 下双通道内存配置示例
36
三条 DIMM
37
三条 DIMM 下双通道内存配置示例
37
安装 DIMM
38
使用 Ddr3 DIMM
38
安装 DIMM
39
拆卸 DIMM
40
安装和拆卸 PCI Express X16 图形卡
40
安装 PCI Express X16 图形卡
40
安装 PCI Express X16 图形卡
41
拆卸 PCI Express X16 图形卡
42
连接 Sata 驱动器
43
连接到内置接头连接器
44
内置接头连接器
44
前面板音频接头连接器
45
机箱开启接头连接器
45
前面板 Ac '97 音频接头连接器信号名称
45
消费类 Ir (Cir) 接头连接器
46
前面板 Cir 接收器（输入）接头连接器信号名称
46
背面板 Cir 发射器（输出）接头连接器信号名称
46
备用前面板电源 Led 指示灯接头连接器
47
前面板接头连接器
47
备用前面板电源 Led 指示灯接头连接器信号名称
47
前面板 Usb 2.0 接头连接器
48
Usb 2.0 接头连接器信号名称
48
S/Pdif 接头连接器
48
连接到音频系统
49
背面板音频连接器
49
连接机箱风扇和电源系统电缆
50
连接机箱风扇
50
机箱风扇接头连接器位置
50
连接电源系统电缆
51
设置 Bios 配置跳线
52
Bios 配置跳线块位置
52
清除口令
53
BIOS Setup（设置）程序各种模式下的跳线设置
53
更换电池
54
拆卸电池
59
更新 Bios
61
使用 Intel ® Express BIOS Update（英特尔 ® 快速 BIOS 更新）实用程序更新 BIOS
61
使用 F7 功能键更新 Bios
62
使用 Intel ® Flash Memory Update Utility（英特尔
62
ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS
62
获取 Bios 更新文件
62
使用 Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）更新 BIOS
63
使用 ISO Image BIOS Update（Iso 映像 BIOS 更新）文件更新 BIOS
63
恢复 Bios
64
A 错误消息和指示信号
65
Bios 错误代码
65
Bios 错误消息
66
前面板电源 Led 指示灯闪烁代码
66
B 符合标准与规范
67
安全标准
67
电池注意事项
67
欧盟符合标准声明
68
产品生态声明
69
回收处理考虑因素
69
中国 Rohs
72
英特尔台式机主板 DH67BL 中国 Rohs 物质主动声明表
72
Emc（电磁兼容性）规章
73
Fcc 合格声明
73
加拿大通信部 (Canadian Department of Communications) 符合标准声明
74
日本 VCCI 声明
74
韩国 B 类设备声明
75
确保符合电磁兼容性 (Emc) 规范
75
产品认证
76
台式机主板级认证
76
机箱和组件级认证
77
符合 ENERGY Star*（能源之星*）、E-Standby 和 Erp 标准
77
