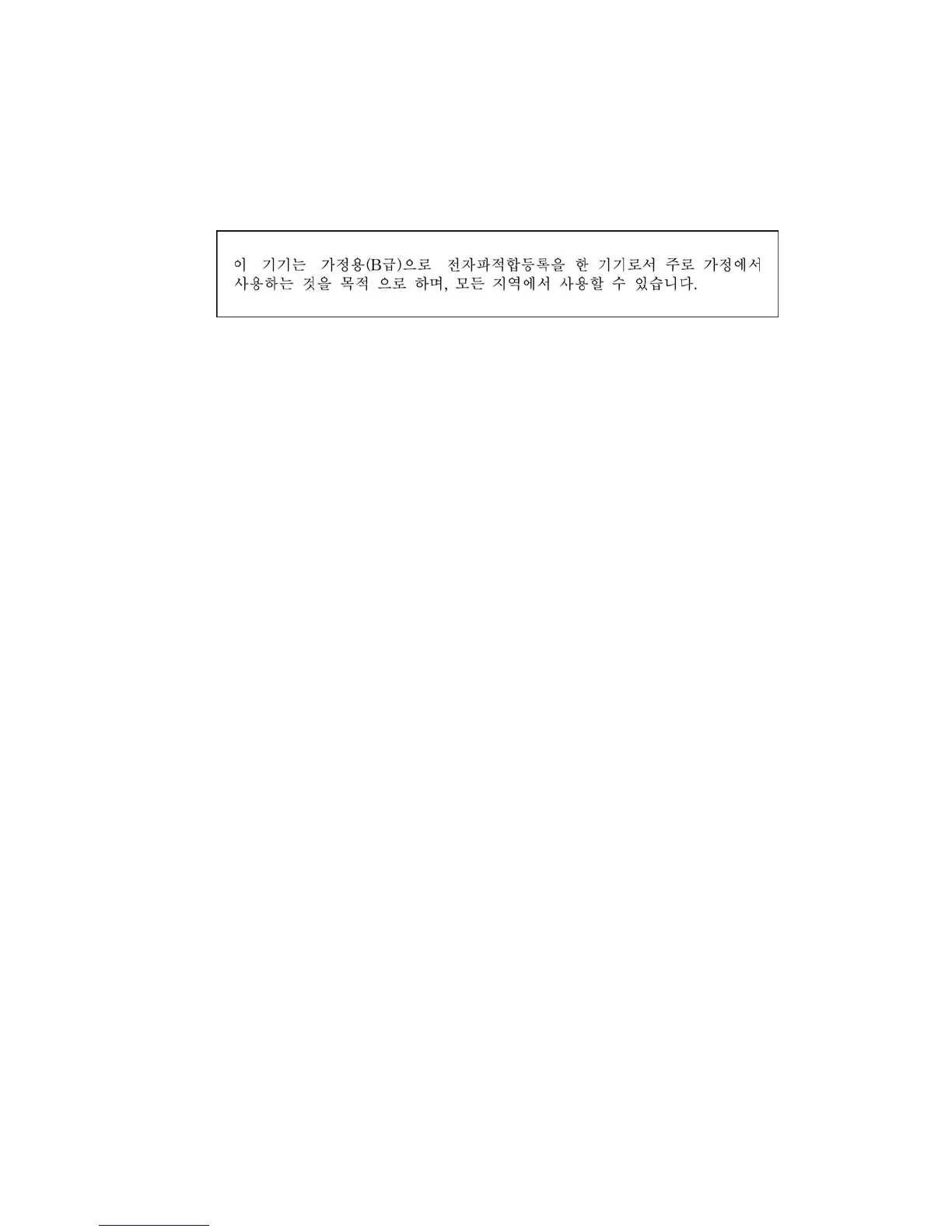

符合标准与规范
韩国
B
类设备声明
韩国
B
类设备声明译文：
本设备为家用设备，并且已
取得电磁合格登记，因此不仅可用于
住宅小区，而且可用于其他场所。
确保符合电磁兼容性
(EMC)
规范
在装配计算机之前，应确保电源系统
和其它模块或外围设备（如
适用）均已通过
B
类
EMC
（电磁
兼容性）测试，并贴有相应标志。
在阅读主机机箱、电源系统及其它模
块的安装指导时，请特别注
意以下几点：
•
产品认证证书及是否缺少此证书
•
外置
I/O
电缆屏蔽及滤波
•
安装、接地和固定要求
•
可能导致危险的连接器错误插接
如果在装配之前，如果发现电源系统
及其它模块或外围设备（如
适用）不符合
B
类
EMC
（电磁
兼容性）规章的要求，则可能需要在
一台新组装的典型计算机上
进行
EMC
（电磁兼容性）测试。
