英特尔台式机主板
DH67BL
产品指南
安装和拆卸系统内存
台式机主板
DH67BL
具备四个
240
针
DDR3 DIMM
插槽，分别布置在两条通道（
A
和
B
）内。
双通道内存配置准则
在安装
DIMM
之前，请阅读并遵守以下各项准
则以进行双通道内存配置。
两条或四条
DIMM
将速度和容量彼此相等的一对匹配
DIM
M
（参见图
12
）分别安装到通道
A (
DIMM 1)
和通道
B
(DIMM 2)
的蓝色插槽内。

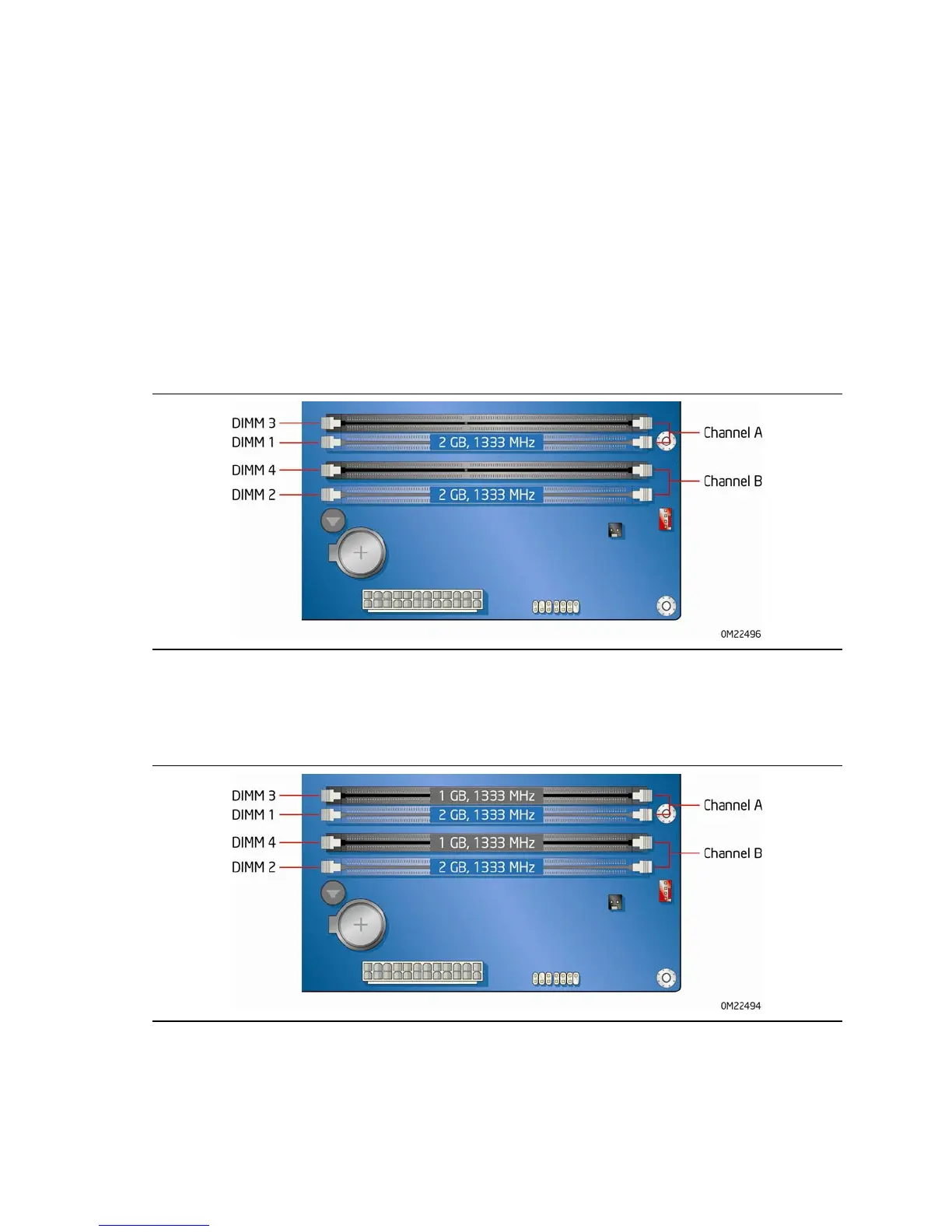

图
12.
两条
DIMM
下双通道内存配置示例
如果要使用更多条内存，则将另一对
相互匹配的
DIMM
（参见图
13
）分别安装
到通道
A (DIMM
3)
和通道
B (DIMM 4)
的
黑色插槽内。
图
13.
四条
DIMM
下双通道内存配置示例
36
35
37
