安装和更换台式机主板组件
连接到音频系统
从
Intel
®
Express Installer
（英特尔
®
快速安装程序）数字化视频光盘完
成
Realtek
音频驱动
程序的安装后，便可启用多声道音频
功能。图
21
显示
了背面板音频连接器。下表列出了默
认的
连接器分配。
项目
说明
A
后方环绕
B
音频中心声道和
LFE
（低音炮）
C S/PDIF
输出（光纤）
D
音频线路输入
E
话筒输入
F
前方扬声器（音频线路输出）

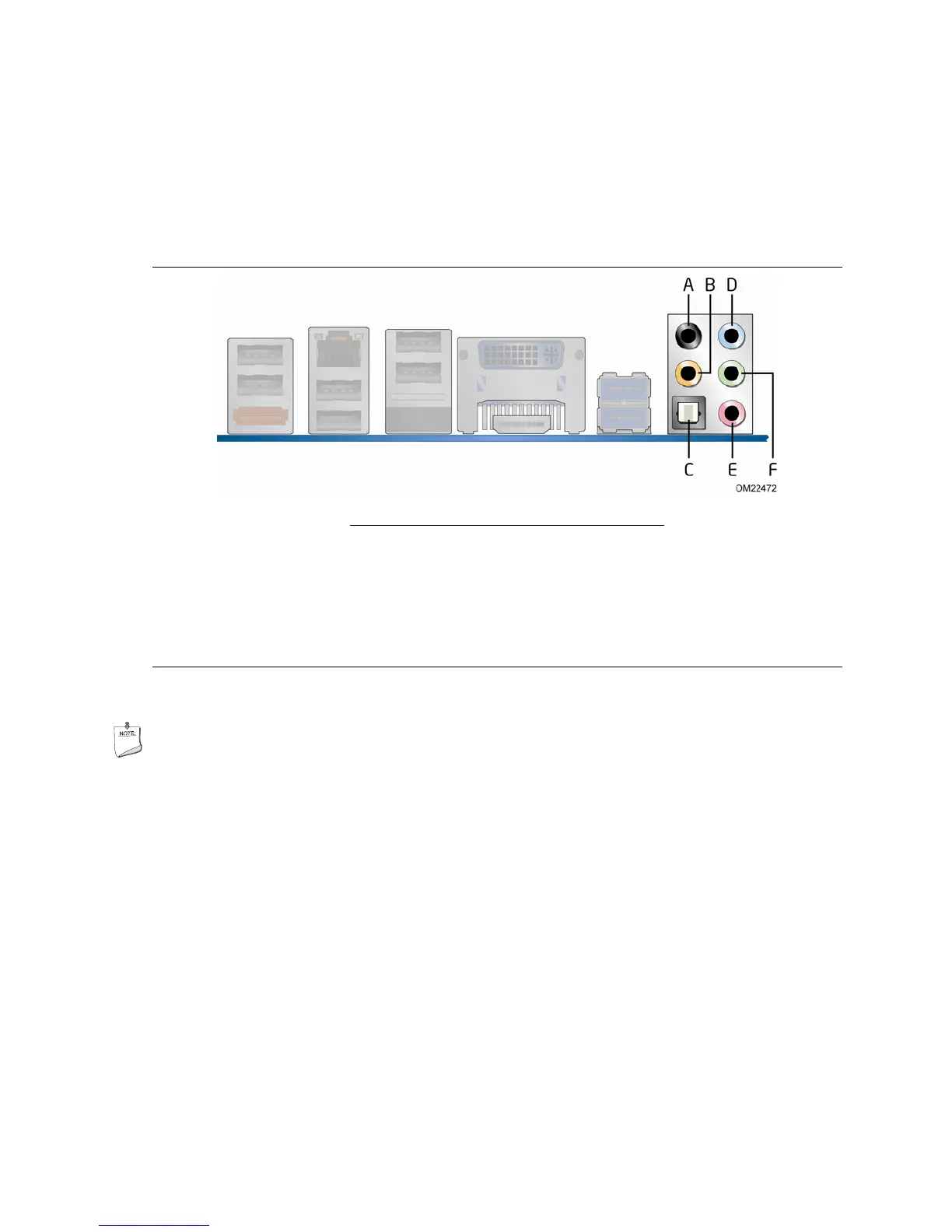

图
21.
背面板音频连接器
注释
背面板音频线路输出连接器仅设计为
耳机或扩音扬声器提供电源
。如果将无源（无扩音）扬
声器连接
到此输出口上，可能会引起音质不佳
。
49
48
50
