安装和更换台式机主板组件
连接
SATA
驱动器
请使用随带的
SATA
电缆
连接内置
SATA
驱动器。
使用每条电缆均可将一个内
置
SATA
驱动器
连接到台式机主板的
SATA
连接器上。蓝色
SATA
连接器支持每秒
6.0 Gb
和速度更低的
SATA
设备，而黑色
SATA
连接
器则支持每秒
3.0 Gb
和速
度更低的
SATA
设备。红
色
SATA
连接器
支持每秒
3.0 Gb
和速度更
低的
SATA
设备，而
且可用于连接到背面板上的
eSATA
端口适配器
托架上（未提供）。
要使电缆正常工作：
1.
请遵守第
27
页“开始之前”中的注
意事项。
2.
将
SATA
电缆的一端连接
到主板上的一个
SATA
连
接器上（图
19
中的
A
），而将电缆的
另一端连接到
SATA
驱动
器数据连接器上（图
19
中的
B
）。

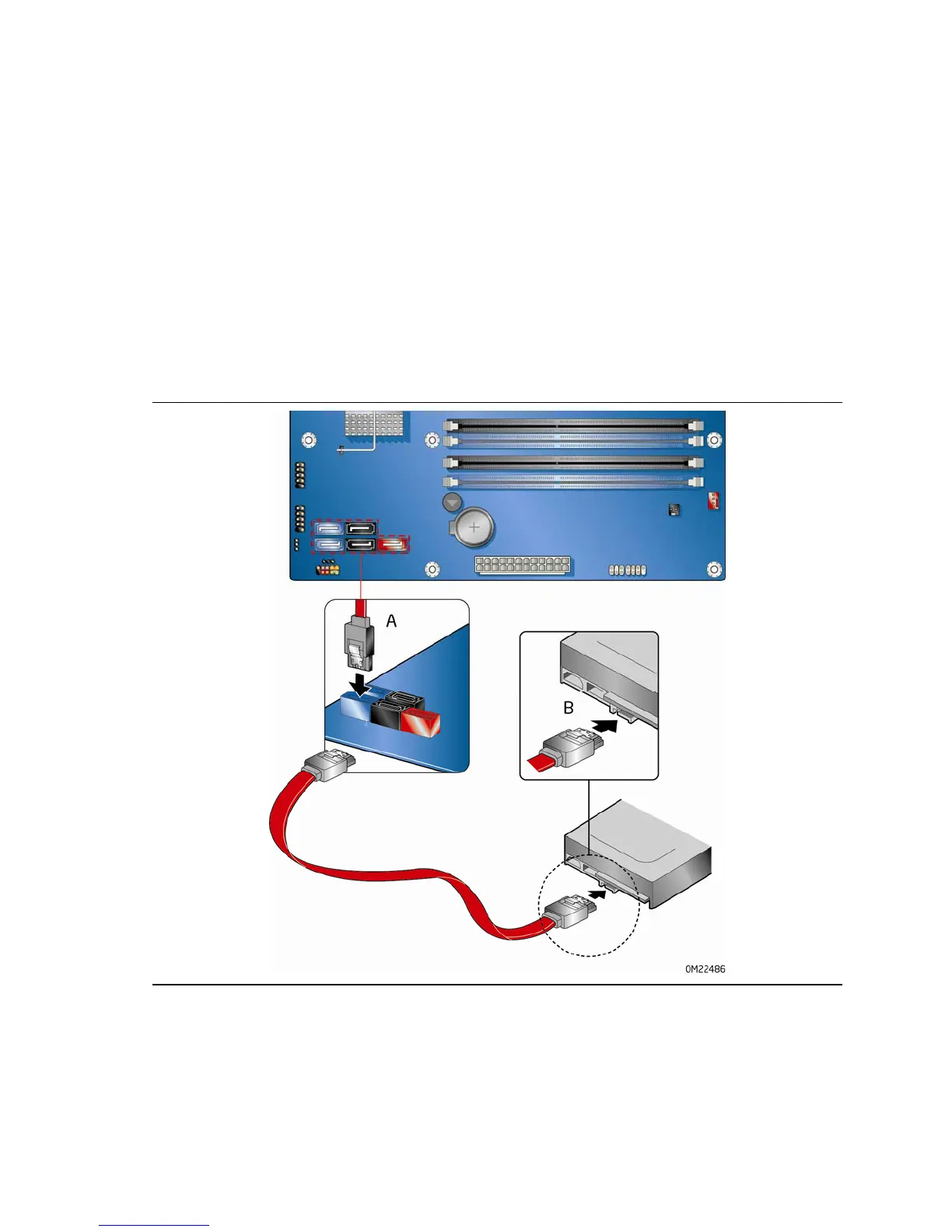

图
19.
连接
SATA
驱动器
43
42
44
