Intellian i6P Quick Installation Guide

Copyright
®
Intellian Technologies, Inc.
Doc# : i3/i3L/i4/i4P/i5/i5P/i6/i6P/i6PE/i6W DCQ_2015_1103- V1.4
Intellian i3/i4/i6
卫星电视天线快速安装指南

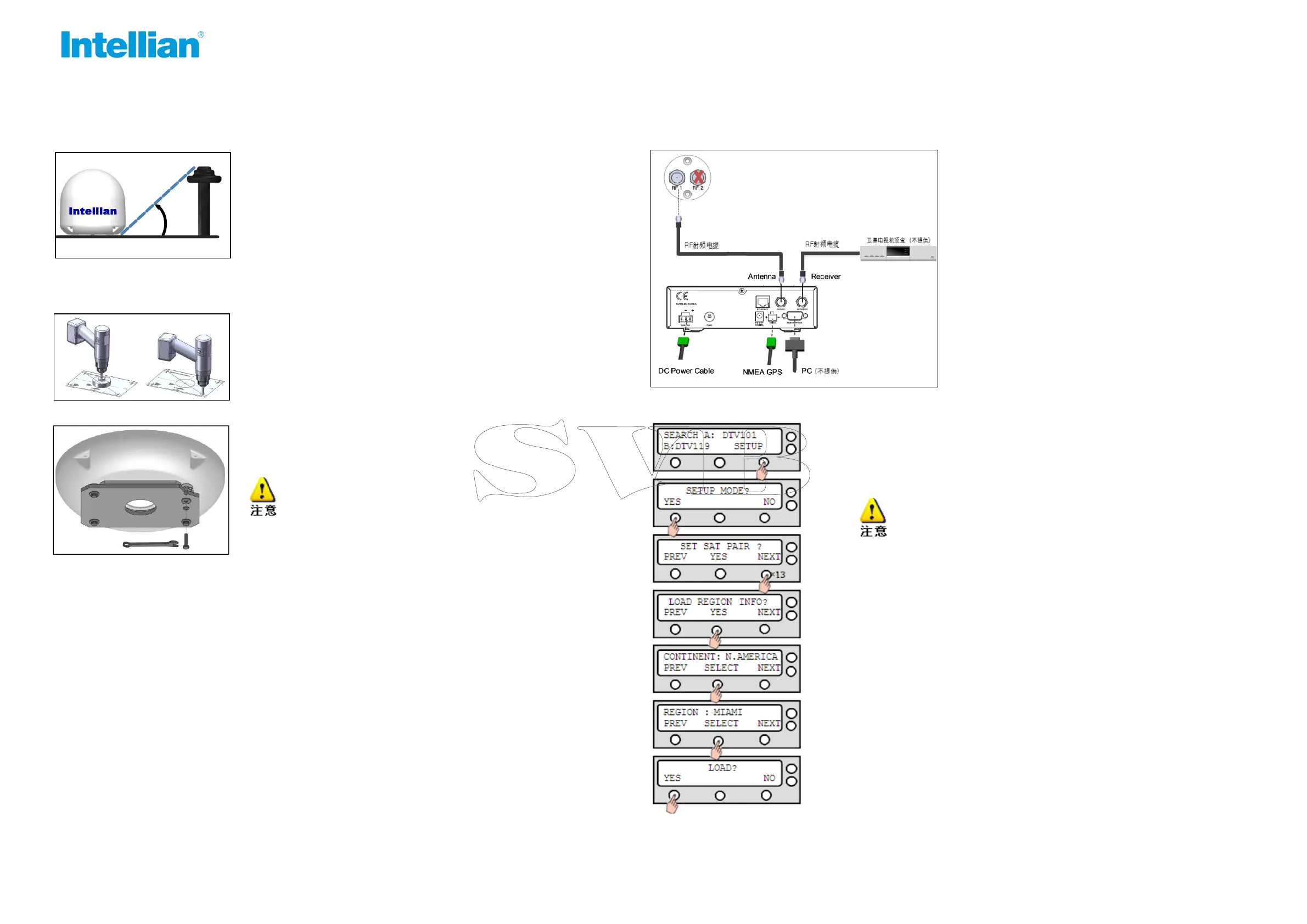

1. 选择卫星电视天线安装位置
2. 天线的安装与固定
3. 电线连接
4. 地区设定
 理想的天线位置是在安装平面上 附近没有任何遮挡的地方。
在实际使用过程中能够确保天线仰角15度以上没有遮挡为原则。

卫星电视天线要尽可能的安装在船舶的中心线上。
 卫星电视天线要尽可能的安装在高或低于雷达1.2米以上。
 按照图纸的尺寸要求标记的正方形,在正方形的角上制作4个直
径为10mm的孔用于固定底座。
 在中心制作一个直径为80mm的孔用于穿电缆。
 移除天线底部插入泡沫塑料固定基座的两边。
 用提供的 套螺钉，平垫，弹垫等去固定天线。
安装之后必须再重新组合天线罩。
 拿掉位于天线底部的RF1射频电缆连接头上
的橡胶保护块(RF2 不使用) ,将射频电缆连接
到射频电缆连接头上,另一端连接到 ACU的
RF1连接头上。
 将另一条射频电缆接到ACU的Receiver连接
头上,另一端连接到卫星电视机顶盒的连接
头上。
 将船电直流电源连接到 ACU (范围 9-30V
DC) 的电源插座上 12VDC 或 24VDC。
 当您一开ACU电源时,您会先看到ACU的初值设定为
USA DTV101 and DTV 119。但这不代表您的天线系
错误, 而是您必须要设定地区。
如果您的地区设定错误,系统将不会正常运作。
 按照左边ACU操作步骤进行系统地区设定
 进入 SETUP MODE
 按 NEXT 键 直到LOAD REGION菜单
 按 YES 键进入LOAD REGION 菜单
 按 NEXT 键直到 CONTINENT 为 ASIA
 按 SELECT 键选择
 按 NEXT 键直到 REGION 为 CHINA3D
(ChinaSat9 and AsiaSat 4)
 按 SELECT 键选择
 按 YES 键载入地区设定
 系统 载入地区设定时,请勿关上电源
Antenna Unit
15°
Obstacle

Intellian i6P Specifications

Operating Environment

operating temperature range	-25°C to +55°C
storage temperature range	-40°C to +80°C
humidity limit	95% R.H

Antenna System Performance

frequency	Ku-band (10.7 to 12.75 GHz)
minimum EIRP	46 dBW
azimuth range	680°
elevation range	-5° to +90°
roll	±25°
pitch	±15°
roll and pitch response rate	45° per second
turn rate	45° per second

Power

power requirements	9~30 V DC
power consumption typical	30W
power consumption maximum	50W

Weight and Dimensions

satellite antenna unit dimensions	70 cm x 72 cm
antenna dish diameter	60 cm
antenna control unit dimensions	17.8 cm x 21.7 cm x 5.4 cm
satellite antenna unit weight	21 kg
antenna control unit weight	1.2 kg
