Copyright
®
Intellian Technologies, Inc.
Doc# : i3/i3L/i4/i4P/i5/i5P/i6/i6P/i6PE/i6W DCQ_2015_1103- V1.4
Intellian Japanese version i3/i4/i6
クイック リファレンス ガイド

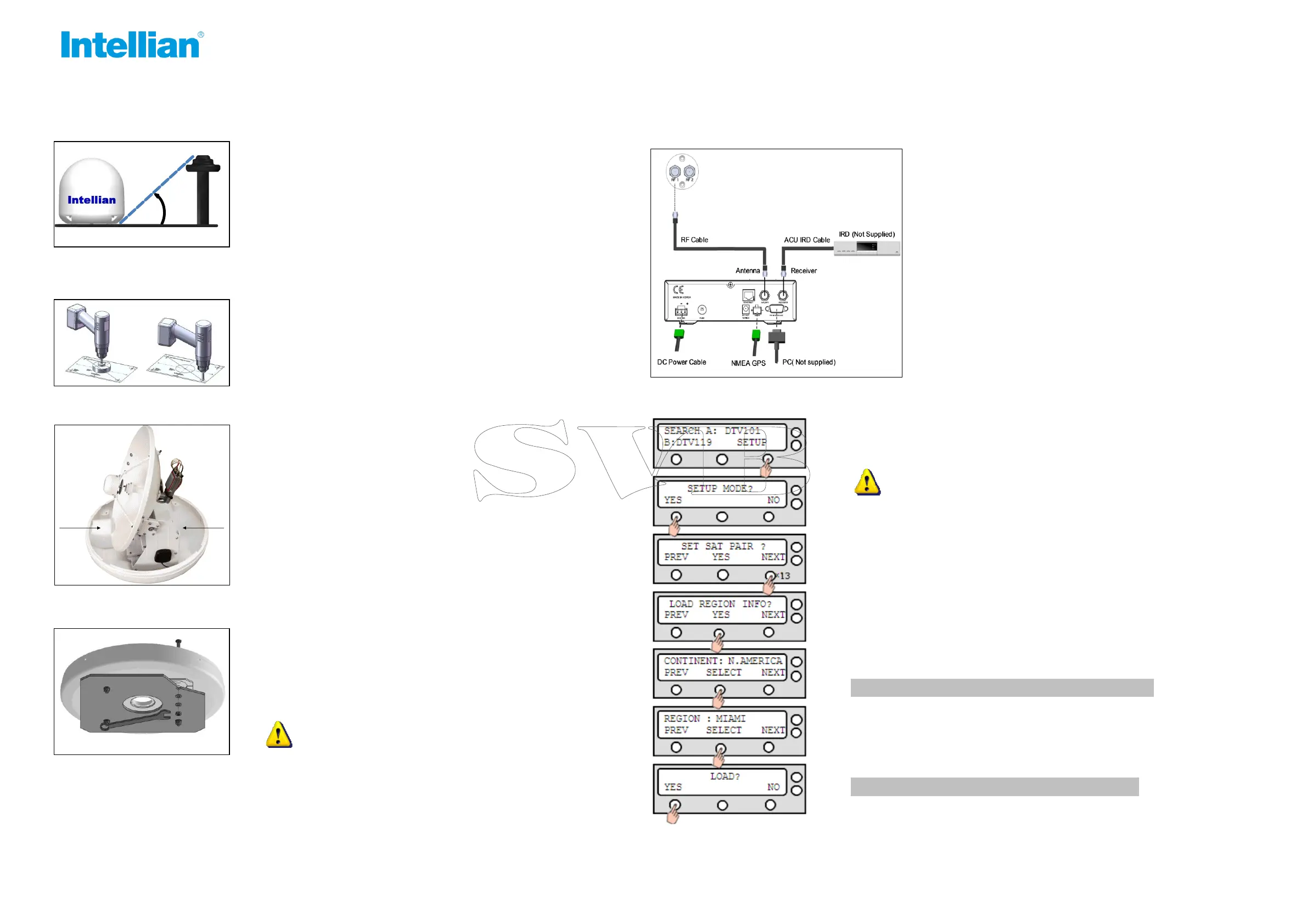

6. アンテナ艤装位置を決める.
7. 艤装の準備
8. アンテナ取り付け準備
9. アンテナの固定
10. 結線図
6. ACUの 地域 (リージョン) 設定
衛星とアンテナ間にフライングデッキ等の障害物なく水没し
ない高所への設置場所を選ぶ。
アンテナに海水が直接被らない場所を選ぶ。
レーダー波が直接衛星テレビアンテナに当たらない場所を選
ぶ. 例えばレーダーアンテナと衛星テレビアンテナと上下の
角度を持たせて設置する。
同梱されているテンプレートをアンテナ設置場所にテープ等
を利用して貼り付ける。
ホールソーを利用して取付け場所の中心に穴を開ける。
テンプレートに従いアンテナ固定用のボルト穴を４ヶ所開け
る。
アンテナレドームを固定している４ヶのビスを外し、
レドーム内の発泡スチロール製の保護材２ヶ取り除きま
す。 この保護材は運送時にアンテナディッシュを保護する
為の物ですので必ず艤装時には取外してください
保護材２ヶを除去後はレドームを元の通り戻す。
同梱のアンテナケーブル(RF cable)を ア
ンテナ底部の「ＲＦ１」に接続し、反対側はア
ンテナコントロールユニット（ＡＣＵ）背面の
コネクター「ANT.RF1」に接続。
ＡＣＵ背面のコネクター「RECEIVER」から 同
軸ケーブルでＴＶセットのＢＳ・ＣＳ110°の
アンテナコネクターに接続。
電源は直流12V 又は 24V（9-30 VDC）を Ａ
ＣＵコネクターに接続、その際プラス（＋）。
マイナス（－）を間違えないように十分注意し
てください。
NMEA GPS, PCケーブルは必要に応じて結線し
ますが、両ケーブルの結線が無くとも機器のご
利用は可能です。
ACUの電源をオンにすると、デフォルトとして米国のDTV
DTV101と119 が表示されます。
正しい地域を設定してください。機能異常の原因になります。
セットアップモードを入力してください。
“ NEXT/次の” ボタン を 13 回 押してください。
“LOAD REGION INFO” メニュー を入力してください。
“YES” ボタン を 押してください。
“CONTINENT/ 大陸” を 選択 してください。
“NEXT/次の” ボタン を 押して 別の大陸 を選択 してください。
(ここで “ASIA/アジア” を選択 してください。)
“REGION/ リージョン” を 選択 してください。
“NEXT/次の” ボタン を 押して 別のリージョン を選択
してください。
(ここで “Japan-BS ” を選択 してください。)
安全の為に取付けには木ネジは利用せず必ずボルト、ナッ
ト、ワッシャー及びスプリングワッシャーを利用し船体に
固定してください。
オプションにて別途アンテナマウンティングブラケットを
用意しておりますので必要に応じご利用ください。
アンテナ動作中や雨天にはアンテナ・レドームは開けないで下
さい、故障の原因になります。
