Aqua Stim Air Irrigator Manual de instrucciones - ES Página 7
2.4 Guía del panel de conexiones

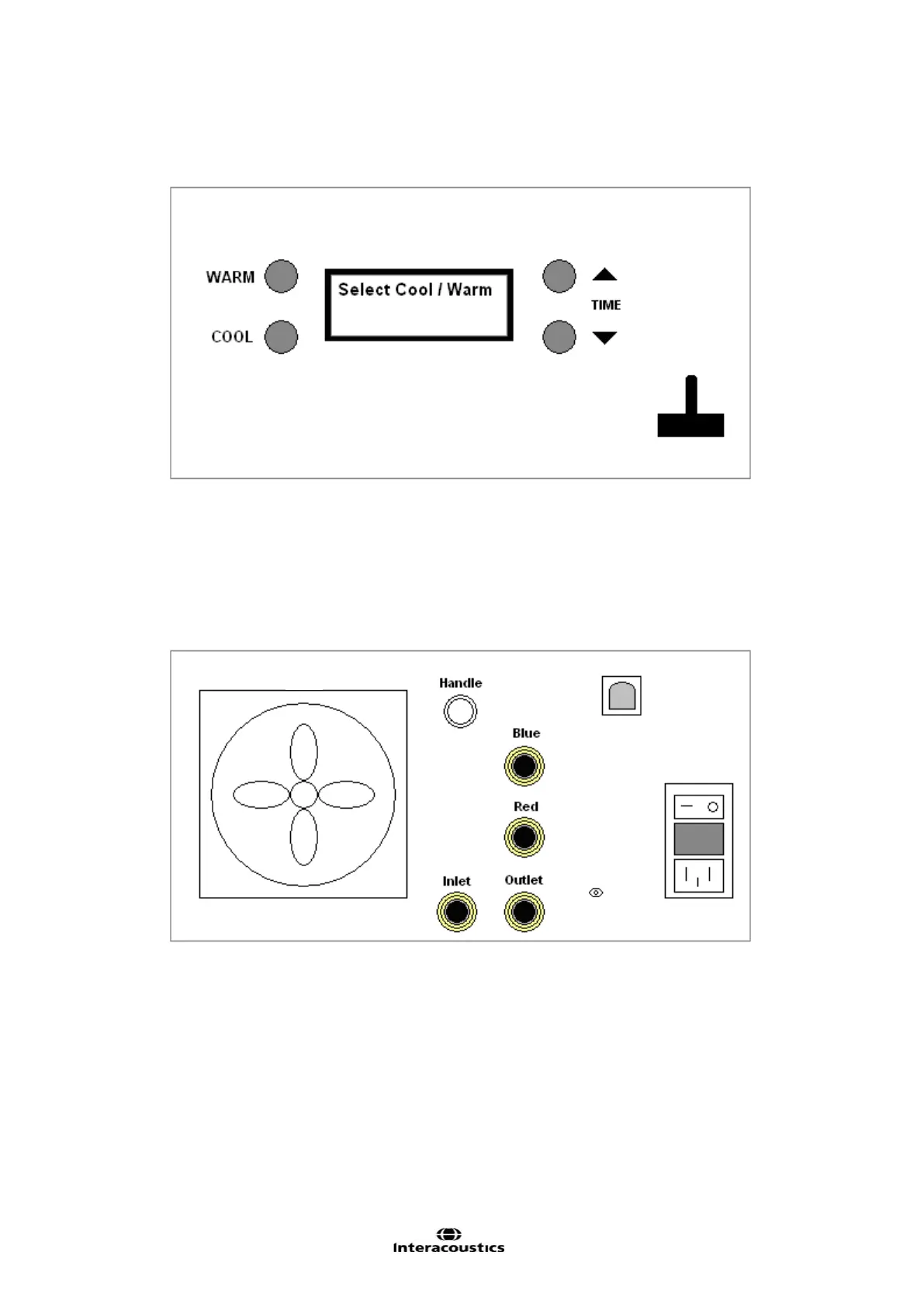

Figura 1. Diagrama del panel frontal
A Selecciona la irrigación templada (2 pulsaciones para cancelar)
B Selecciona la irrigación fría (2 pulsaciones para cancelar)
C Aumenta el tiempo de irrigación, 1 segundo por pulsación (máx. 30 segs.)
D Reduce el tiempo de irrigación, 1 segundo por pulsación (mín. 15 segs.)
E Soporte del asa
F Visualización del estado del irrigador
Figura 2. Diagrama del panel trasero
A Ventilador de escape y filtro F Interruptor de encendido
B Asa de conector eléctrico G Portafusibles
C Conector USB (tamaño B) H Conector de cable de alimentación de CA
D Desconexión del tubo azul del asa I Desconexión de la admisión del depósito de agua
E Desconexión del tubo rojo del asa J Desconexión de la salida del depósito de agua
K Toma de tierra
A
B
C
D
F
E
A
B
E
I
G
C
D
F
H
J
K
