Minuterie électronique Série ET90000
19
DESCRIPTION DU PRODUIT
La minuterie électronique série ET90000 d’Intermatic est
un appareil à microprocesseur qui permet de mettre une
application en marche ou à l’arrêt automatiquement et d’assurer
un fonctionnement sans souci. Elle s’utilise pour allumer et
éteindre automatiquement l’éclairage, mettre en marche ou à
l’arrêt des systèmes de chauffage et de refroidissement, activer/
désactiver des alarmes ou démarrer et arrêter des pompes. Le
pavé de touches compact permet de programmer, planier et
surveiller aisément ces «événements» par dates spéciques
(1er janvier 2014) ou dates relatives (le premier lundi de janvier
de chaque année, par exemple) et par heures spéciques
(23h00 HNC) ou heures astronomiques (lever du soleil, par
exemple). Vous pouvez aussi programmer séparément les jours
fériés et les temps d’arrêt.
Choisissez si l’événement doit être un état de marche ou d’arrêt
xe (temps de marche ou d’arrêt unique pour l’éclairage, par
exemple) ou pulsé (temps de marche d’une durée donnée,
comme l’activation d’une alarme sonore).
Les minuteries électroniques série ET90000 peuvent être
congurées en fonction des besoins. Elles sont proposées
dans des modèles à 1 et 2 circuits ou des modèles à 4, 8,
12, 16 circuits. Les modèles les plus petits se présentent
dans un boîtier intérieur de type 1 ou un boîtier extérieur
«imperméable» de type 3R. Tous les modèles à 4, 8, 12 et 16
circuits se présentent dans un boîtier de type 3R.
CARACTÉRISTIQUES
• Sélection automatique de la tension d’entrée (sans
commutateur ni réglage DIP)
• Rétention de la date et de l’heure grâce à un
supercondensateur de 100 heures d’autonomie
• Port d’entrée USB
• Programmation de 4000 événements, 99 jours fériés
• Suivi du lever/coucher de soleil sans commande
photoélectrique
• Passage automatique à l’heure d’été
• Mise à jour logicielle par USB et Ethernet
• Connexion Ethernet pour commande par ordinateur et
raccordement de multiples minuteries
• Support de dispositif externe par les ports CAN et série
CARACTÉRISTIQUES ÉLECTRIQUES
Remarque:
• N.F. = normalement fermée, N.O. = normalement ouvert
• Toutes les tensions alternatives (V c.a.) sont sous
50/60Hz
EXEMPLES DE CHARGE MAXIMALE
Exemple:
(30 A x 11 circuits) = 30 x 11 = 330 A
Exemple:
(30 A x 5 circuits) + (20 A x 10 circuits) =
(150) + (200) = 350 A
ESC
ENTER
ESC
ENTER

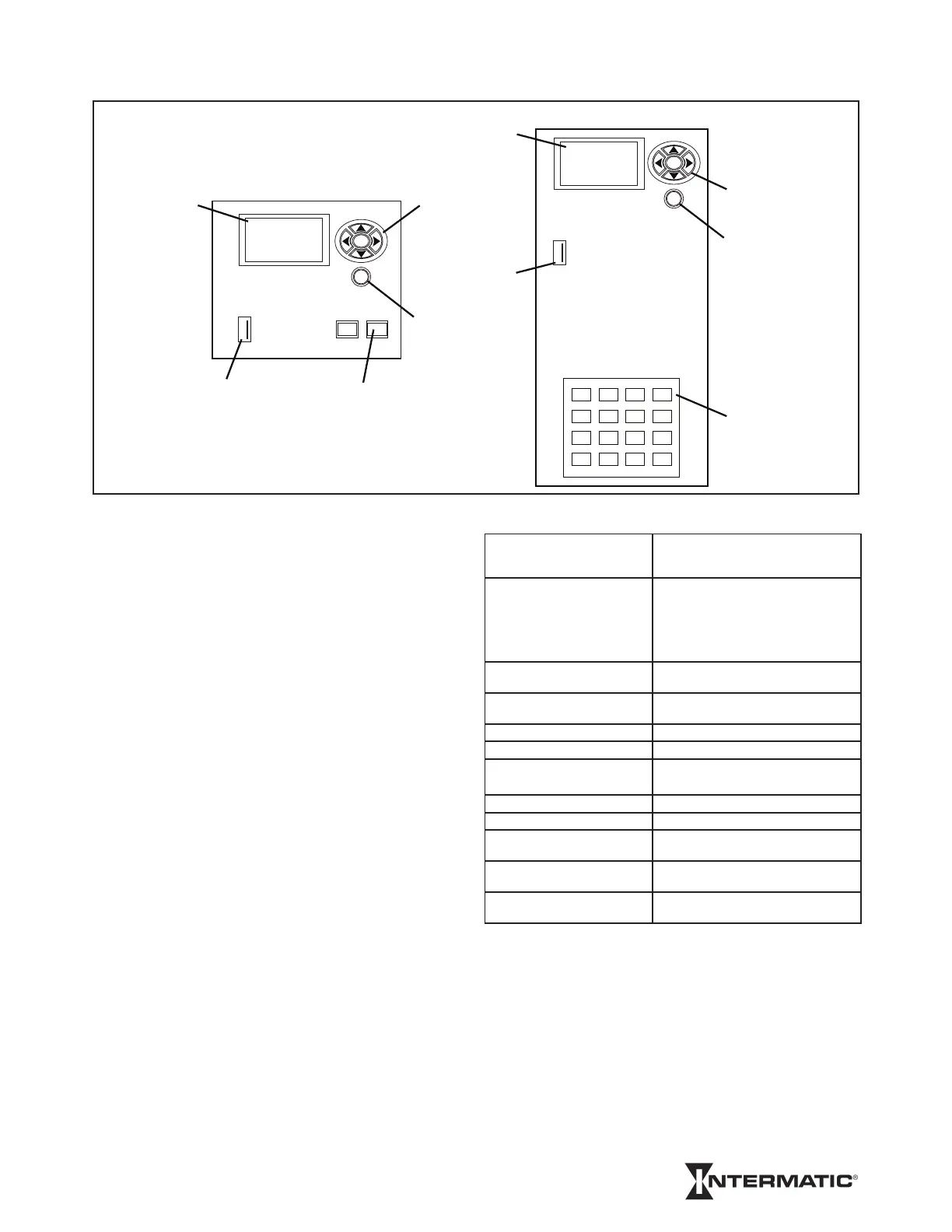

ÉCRAN D’ÉTAT
TOUCHES DE NAVIGATION
TOUCHE
D’ÉCHAPPEMENT
PORT USB
TOUCHES MARCHE/
ARRÊT DE CIRCUIT
MANUELLES
Module de commande 2 circuits
Module de commande 4 à 16 circuits
ÉCRAN D’ÉTAT
TOUCHES DE NAVIGATION
TOUCHE
D’ÉCHAPPEMENT
PORT USB
TOUCHES MARCHE/ARRÊT
DE CIRCUIT MANUELLES
Entrée : 120-277 V c.a., 50/60 Hz, 16 W max.
pour modèle 1 et 2 circuits; 50 W max.
pour modèle plus grand
Sortie: Panneau 1 et 2 circuits, 60 A max.;
panneau 4-16 circuits, 350 A max. (les
deux à 25°C). L’intensité maximale
pour le panneau 4-16 circuits est
réduite de 4,4 A/°C au-dessus de
25°C.
Usage général et résistif sous
12-240 V c.a. :
20 A (N.O.), 10 A (N.F.)
Usage général et résistif sous
12-240 V c.a. :
30 A (N.O.)
Résistif sous 28 V c.c. : 20 A (N.O.), 10 A (N.F.)
Ballast sous 120-277 V c.a. : 20 A (N.O.), 3 A (N.F.)
Tungstène sous 12-120
V c.a. :
5 A (N.O.)
Moteur sous 120 V c.a. : 1 HP (N.O.), 1/4HP (N.F.)
Moteur sous 240 V c.a. : 2 HP (N.O.), 1/2HP (N.F.)
Régime pilote sous 120-240
V c.a. :
470 VA (N.O.), 275VA (N.F.)
Nombre maximal de circuits
30A (grand modèle):
11
Tenue au court-circuit
maximale des deux modèles:
5000 A
