Minuterie électronique Série ET90000
25
Pose
1. Trouver la broche de charnière inférieure; enler l’orice de
la charnière inférieure de porte sur la broche.
2. Aligner la porte sur le support de charnière supérieur et
attacher avec une vis.
3. Ouvrir la porte et raccorder les câbles suivants aux cartes
de contrôleur et d’interface:
IMPORTANT : Les connecteurs sont polarisés et ne se
branchent que dans un sens. NE PAS FORCER pour les
brancher.
• Câble entre le contrôleur et l’interface
• Câble Ethernet
• Canal 1-4, 5-8, 9-12, 13-16
• Raccordements de bus CAN
• Raccordements de commutateur à distance
4. Fermer la porte et remettre sa vis en place.
5. Remonter le panneau isolé et remettre ses vis en place.
6. Congurer les caches en plastique sur les touches comme
il se doit.
7. Mettre l’appareil sous tension et reprogrammer.
COMMANDES
TOUCHES DE NAVIGATION
Utiliser les touches de navigation
de la minuterie ET90000 pour
faire déler les écrans d’affichage,
effectuer des sélections et entrer
des variables.
• Les touches haut, bas,
gauche et droite permettent
de déplacer la surbrillance
à l’écran.
• La touche ENTER (Entrée)
conrme une sélection et fait
passer à l’écran suivant.
• La touche ESC
(Échappement) annule la
sélection à l’écran et ramène
à l’écran précédent (appuyer
plusieurs fois sur ESC pour revenir à l’écran STATUS
[État]).
PORT USB
La minuterie ET90000 est équipée d’un port USB 2.0 haut
débit pour le transfert de mises à jour et de programmes. Les
fonctions du port sont:
• le transfert de calendriers programmés
• la mettre à jour logicielle
TOUCHES MANUELLES DE MARCHE/ARRÊT
L’appareil ET90000 comporte une touche ON/OFF (Marche/
Arrêt) manuelle pour chaque circuit du système. Chaque touche
a une priorité manuelle sur le circuit associé, fermant le circuit
s’il est ouvert et l’ouvrant s’il est fermé. L’état de chaque circuit
s’affiche sur l’écran STATUS (États) par défaut.
01
E
indique que le circuit numéro 1 est OUVERT et que le circuit est
ACTIVÉ (E = Enabled);
01
E
indique que le circuit numéro 1
est FERMÉ et que le circuit est ACTIVÉ. Si le E est barré à
l’écran, le circuit est DÉSACTIVÉ). Des priorités manuelles
peuvent être utilisées mais le calendrier n’est pas suivi. Les
systèmes ET90000 à 4, 8 ou 12 circuits sont livrés avec toutes
les seize touches manuelles ON/OFF en place. Les touches
correspondant à des circuits inutilisés sont inactives jusqu’à
l’installation d’une carte de relais correcte dans le système. Les
touches inactives sont livrées couvertes d’un cache en
plastique facile à retirer en cas d’ajout d’une carte de relais
supplémentaire.
1
ON/OFF
2
ON/OFF
3
ON/OFF
4
ON/OFF
5
ON/OFF
6
ON/OFF
7
ON/OFF
8
ON/OFF
9
ON/OFF
10
ON/OFF
11
ON/OFF
12
ON/OFF
13
ON/OFF
14
ON/OFF
15
ON/OFF
16
ON/OFF

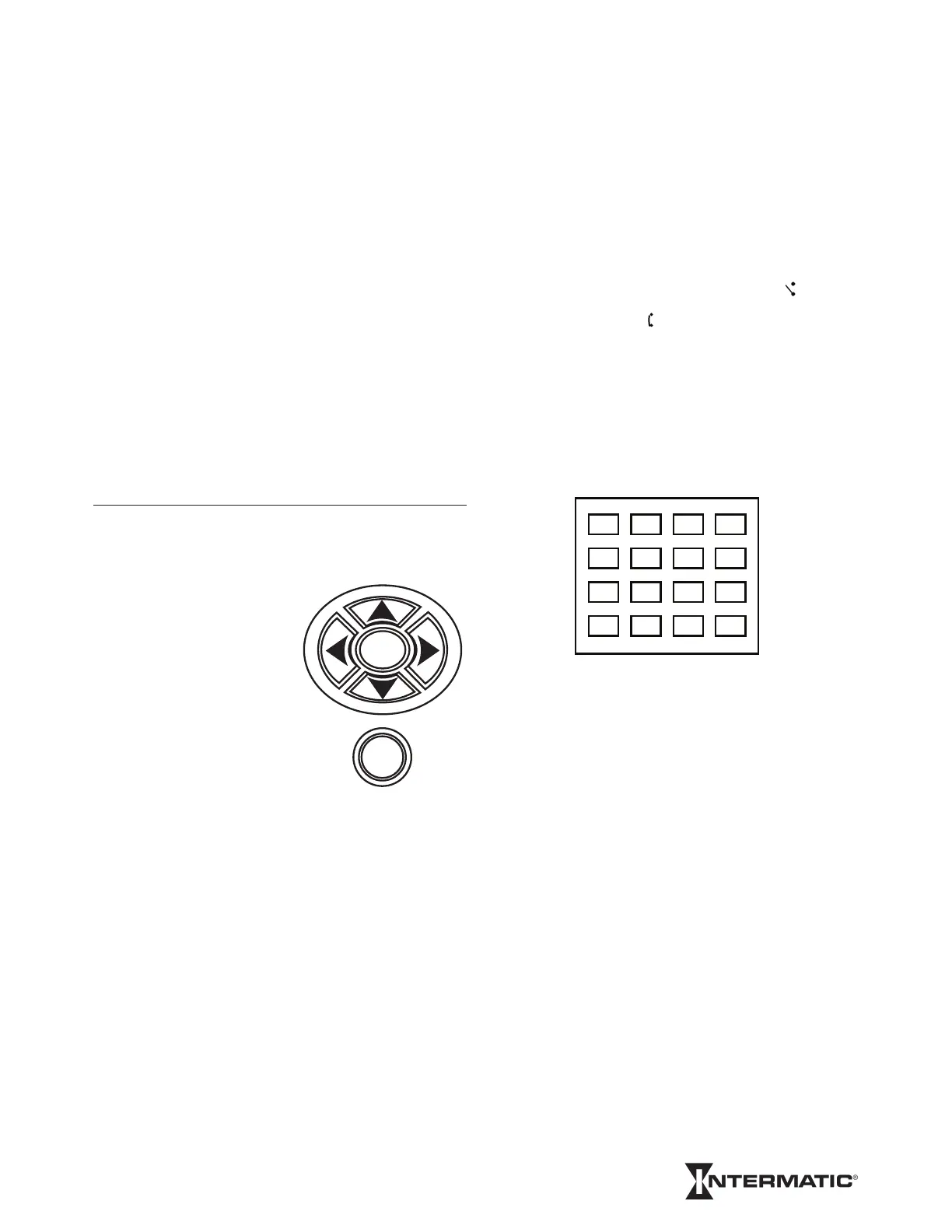

Figure 5: Touches ON/OFF (Marche/Arrêt)
d’un système à 16 circuits
ESC
ENTER
Figure 4: Touches de
navigation
