Intermatic ETW3CP Installation And Setup Instructions

Escanee este código qr para
descargar la aplicación
Intermatic Connect a través de
App Store y Google Play
Aplicación Intermatic Connect
Escanee este código qr para
acceder a la Guía de
Programación ETW2CP y
ETW3CP
Guía de programación en línea
Información adicional

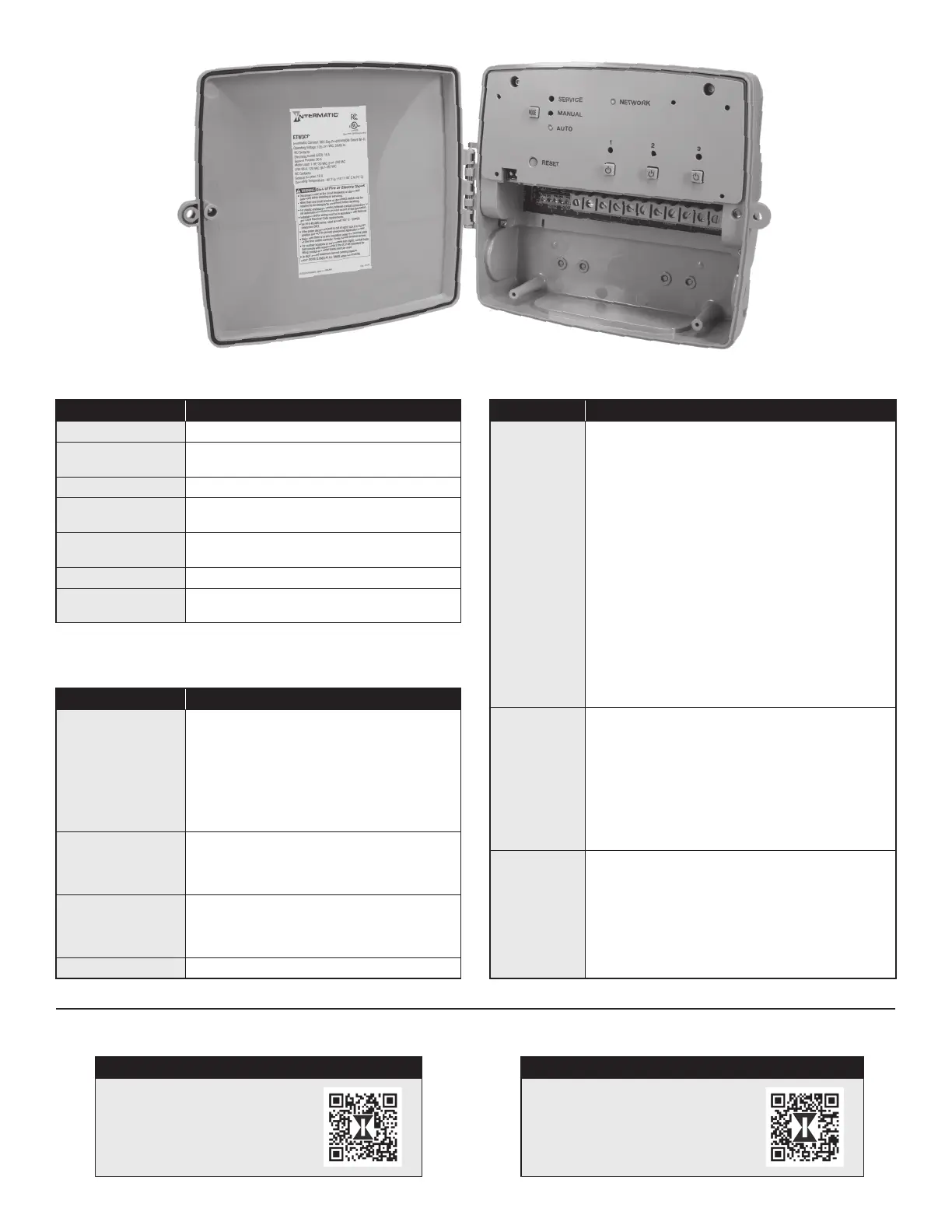

Tabla del Temporizador Inteligente de LED
Color: Estado Descripción
Apagado Wi-Fi y Bluetooth no conectados
Rojo: fijo Listo para funcionar con Wi-Fi y la nube, pero
actualmente no está conectado
Rojo: parpadeo lento El sistema se está actualizando
Azul: fijo La aplicación móvil está conectada mediante
Bluetooth
®
inalámbrico
Azul: parpadeo
rápido
La aplicación móvil está conectada mediante
Bluetooth
®
inalámbrico y se está transmitiendo
Verde: fijo El dispositivo está conectado a la nube
Verde: parpadeo El dispositivo está conectado a la nube, pero
actualmente está sin conexión
Tabla LED del modo de temporizador inteligente
Modo (LED) Descripción
Modo manual
(amarillo)
Cuando se conecta la alimentación al
dispositivo: el LED estará ENCENDIDO durante
aproximadamente 1 segundo. En ese momento, el
LED volverá a su estado normal.
Cuando el dispositivo esté en Modo manual, este
LED estará encendido. Cuando el dispositivo
esté en uno de los otros modos, este LED estará
apagado.
Modo automático
(verde)
Cuando el dispositivo esté en Modo automático
con una programación activa en marcha: el LED
estará encendido. Cuando el dispositivo esté en
los otros modos, este LED estará apagado.
Servicio (Rojo) Cuando el dispositivo esté en Modo servicio, este
LED estará encendido. Cuando el dispositivo
esté en uno de los otros modos, este LED estará
apagado.
Amarillo Parpadeo
Carga de la tabla LED
Circuitos LED Descripción
L1 Cuando el Circuito 1 Normalmente Abierto (NO) esté
activado, el LED L1 se iluminará; cuando el Circuito 1
Normalmente Cerrado (NC) esté activado, el LED L1 no se
iluminará.
[Anulación]. Si el Circuito 1 se anula, el LED L1 parpadeará
con una frecuencia de 1 segundo encendido y 1 segundo
apagado mientras dure la anulación.
El Circuito 1 y 2 están conectados de forma lógica:
Si los Circuitos 1 y 2 están congurados para trabajar
juntos, los LED L1 y L2 se iluminarán cuando los
contactos Normalmente Abiertos (NA) de los Circuitos
1 y 2 estén activados. Si los contactos Normalmente
Cerrados (NC) de los Circuitos 1 y 2 están activados, los
LED L1 y L2 no se iluminarán.
[Anulación]. Si el Circuito 1 o los Circuitos 1 y 2 están
conectados de forma lógica y se anulan (entrada
física 1, móvil o Interfaz de Voz), el LED L1 y el LED L2
parpadearán con una frecuencia de 1 segundo encendido
y 1 segundo apagado mientras dure la anulación.
L2 Cuando el Circuito 2 Normalmente Abierto (NO) esté
activado, el LED L2 se iluminará; cuando el Circuito 2
Normalmente Cerrado (NC) esté activado, el LED L2 no se
iluminará.
[Anulación]. Si el Circuito 2 está congurado para
funcionar de forma independiente y se anula (entrada
física 2, móvil o Interfaz de Voz), el LED L3 parpadeará
con una frecuencia de 1 segundo encendido y 1 segundo
apagado mientras dure la anulación.
L3 Cuando el Circuito 3 Normalmente Abierto (NO) esté
activado, el LED L3 se iluminará; cuando el Circuito 3
Normalmente Cerrado (NC) esté activado, el LED L3 no se
iluminará.
[Anulación]. Si se anula el Circuito 3 (entrada física,
móvil o Interfaz de Voz), el LED L3 parpadeará con una
frecuencia de 1 segundo encendido y 1 segundo apagado
mientras dure la anulación.
