Pagina 14
L
H
A
(A) (B)
L ≤ H
L ≤ 1/2H
L A
25 cm / 9.8”
1/2H < L ≤ H
30 cm / 11.8”
L > H

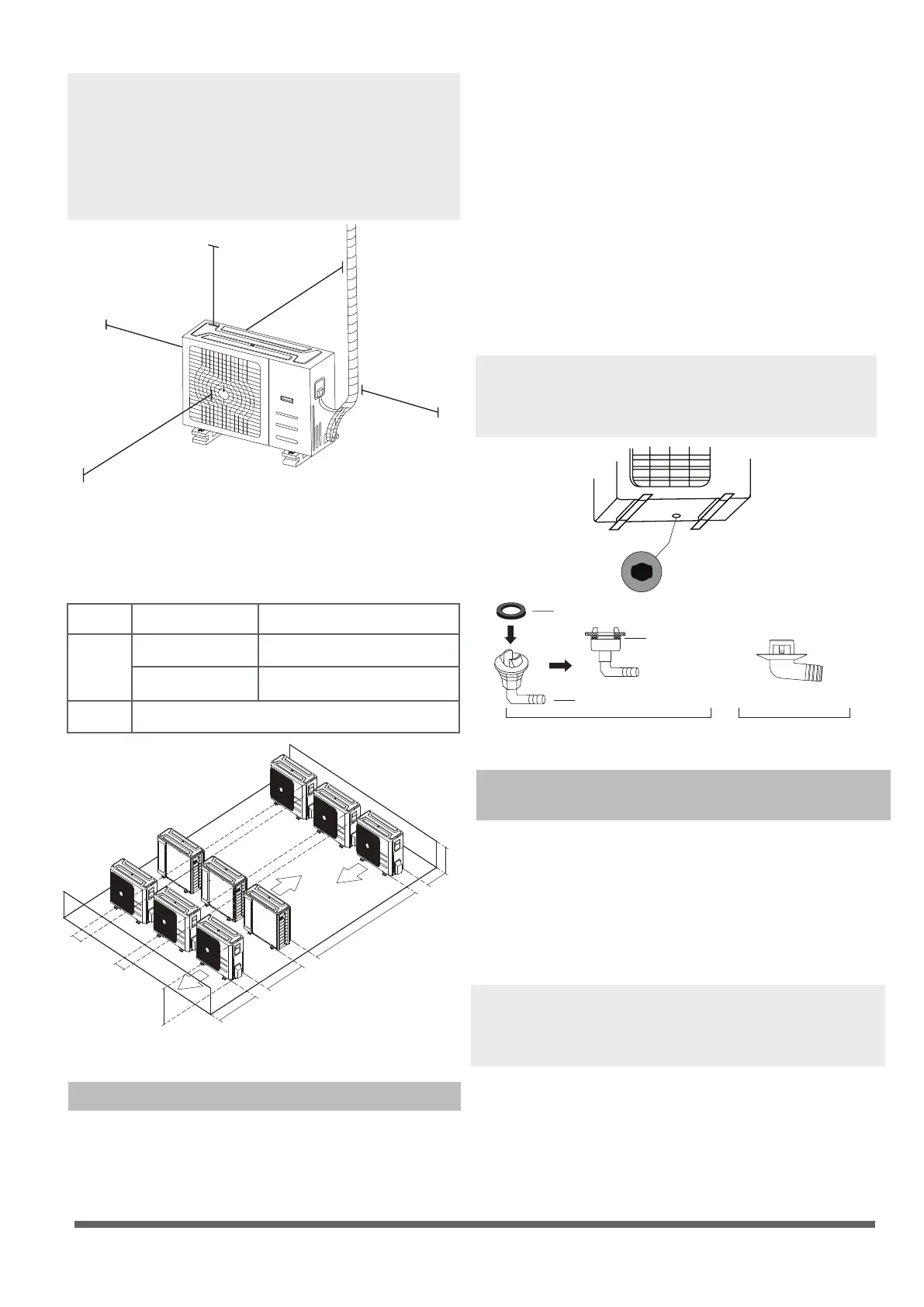

Înainte de monta unitatea de exterior trebuie să
instalați un racord de scurgere la baza unității (a se
vedea Fig. 5.12).
Trebuie să faceți o gaură în perete pentru conducta
de refrigerare și cablul de semnal care va conecta
unitatea de interior de cea de exterior.
1. Stabiliți locația găurii din perete în funcția de
locația unității exterioare.
2. Folosind un burghiu de de 65 mm (2,5’’), faceți o
gaură în perete.
Când găuriți peretele, aveți grijă să evitați
cablurile, țevile și alte elemente sensibile.
3. Puneți manșeta protectoare în gaură. Aceasta
protejează marginile găurii și ajută la etanșare
când nalizați procesul de instalare.
sau mai mult
Oriciu bază unitate
exterioară
Garnitură
Garnitură
Racord scurgere
sau mai mult
Nu se poate instala
25 cm / 9.8”
sau mai mult
150 cm / 59”
sau mai mult
60 cm / 23.6”
sau mai mult
300 cm / 118”
sau mai mult
25 cm / 9.8”
sau mai mult
Distanța minimă dintre unitatea de
exterior și pereți indicată în ghidul de instalare nu
se aplică încăperilor ermetice. Asigurați-vă că nu
blocați unitatea în cel puțin două dintre cele trei
direcții (M, N, P) (A se vedea Fig. 5.10).
Asigurați-vă că apa se scurge într-un loc
sigur unde nu poate cauza daune sau pericol de
alunecare.
1. Potriviți garnitura de cauciuc pe capătul
racordului de scurgere care va conecta unitatea
exterioară.
2. Introduceți racordul de scurgere în oriciul din
tava de colectare de la baza unității.
3. Rotiți racordul de scurgere 90 ° până ce se
xează printr-un sunet de clic cu fața spre partea
frontală a unității
4. Conectați o extensie a furtunului de scurgere (nu
este inclusă) la racordul de scurgere pentru a
redirecționa apa din unitate în timpul modulului
de încălzire.
M
N
P
)ni42( mc06
60cm (24in)
30cm (12in)
200cm (79in)
30cm (12in)
pe stânga
Peste
în față
De la
perete spate
pe dreapta
