10

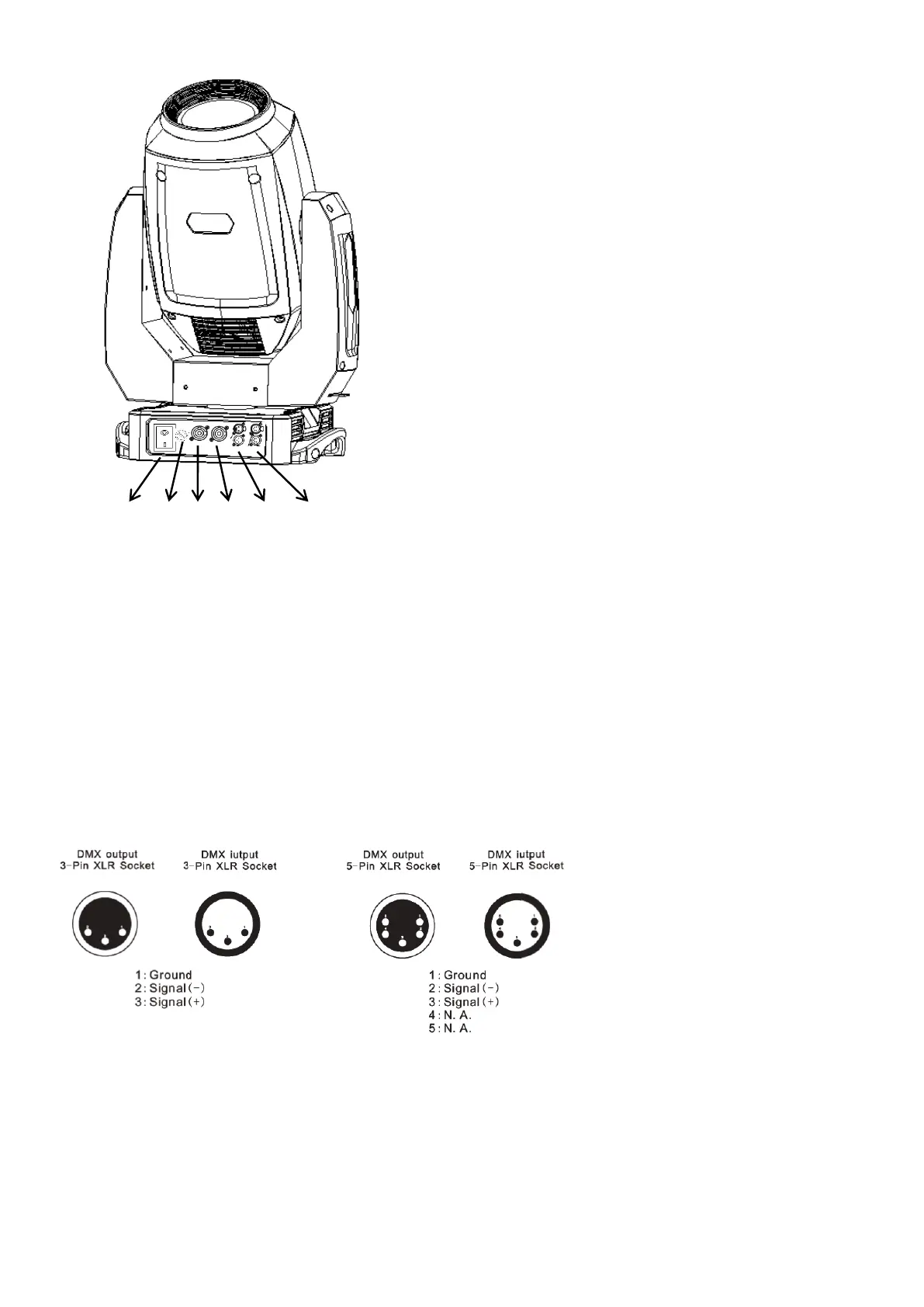

3.3 Anschlüsse:
1. ON/OFF Schalter.
2. Sicherungshalter für F8A 250V Sicherung.
3. Powercon-Kompatibel Netzstromeingang.
4. Powercon-Kompatibel Netzstromausgang.
5. 3-polige und 5-polige XLR-Ausgangsbuchse zum Weiterleiten des DMX-Steuersignals.
6. 3-polige und 5-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult).
Beim Wechseln der Sicherung stets den Netzstecker ziehen und ausschließlich die angegebenen
Sicherungstypen verwenden!
DMX-Anschlüsse:
Eine XLR-Buchse dient als DMX-Ausgang, ein XLR-Stecker dient als DMX-Eingang.
3-Poliger XLR- Steckverbinder: 5-poliger XLR-Steckverbinder:
Pin Funktion: Pin Funktion:
1. Masse (Abschirmung) 1. Masse (Abschirmung)
2. DMX- 2. DMX-
3. DMX+ 3. DMX+
4. frei, oder 2. Verbindung (2. Link, optional) DMX-
5. frei, oder 2. Verbindung (2. Link, optional) DMX+
