3.4 Соединения в режиме „DMX“:
DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между
контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего
кабеля управления.
Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы
с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет
определённое количество управляемых дистанционно параметров и занимает соответствующее количество
каналов в пространстве DMX512.
DMX-

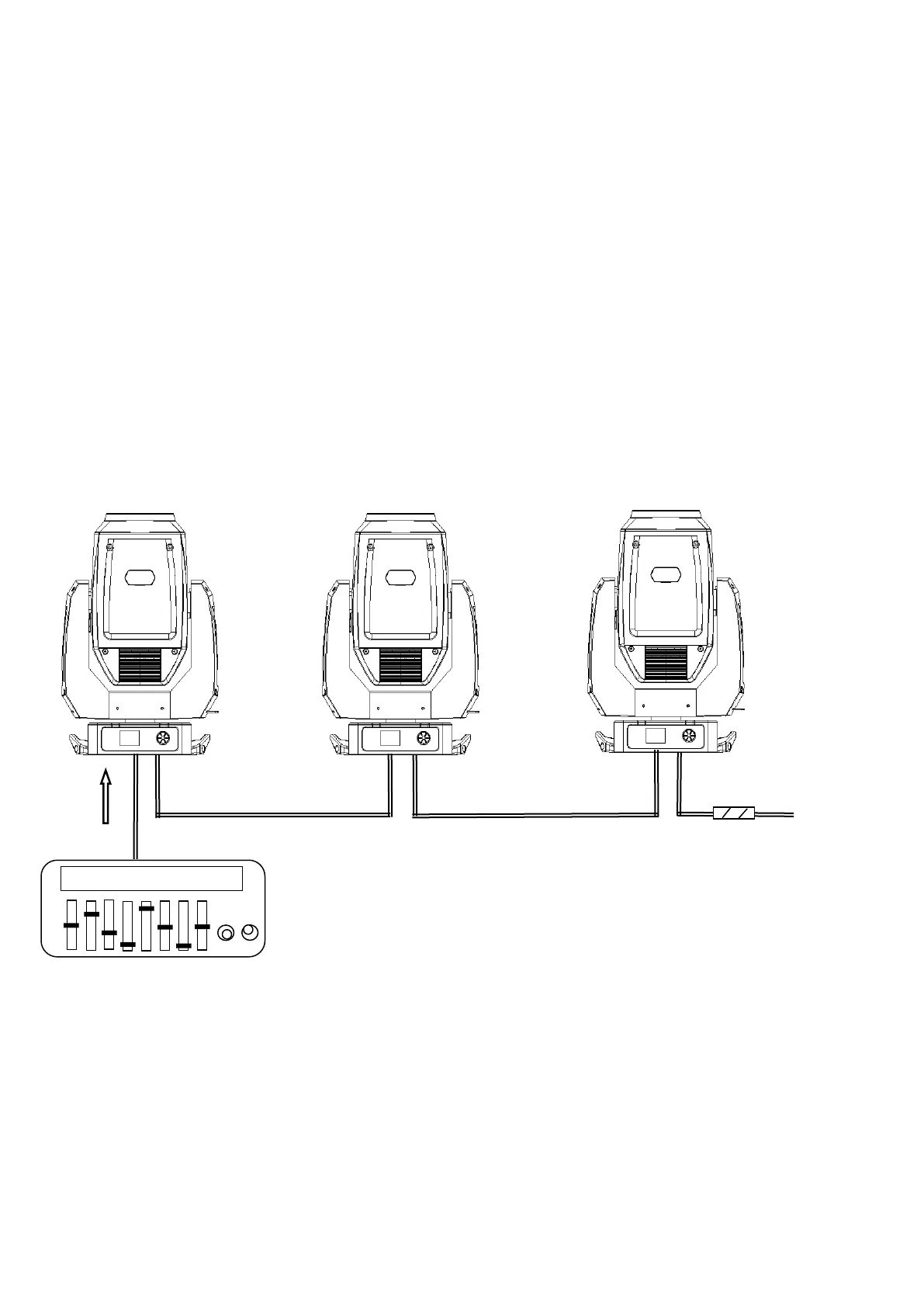

Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-
устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так
далее, чтобы сформировать последовательное цепное соединение. Если общая длина кабеля 300м, или
подключение в одной цепи DMX составляет более 32 устройств, то для обеспечения надлежащей передачи
данных, сигнал должен быть усилен с помощью сплиттера/разветвителя DMX (например, Involight DMXS4,
DMXS6 или DMXS8).
ВАЖНО: Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на
дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему
как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.
3.5 Подключения в режиме „Master/Slave“:
Эта функция позволяет синхронизировать несколько световых приборов управляя при этом одним световым
устройством, выбирая режим с одного прибора, при включенном Master/Slave, другие также будут работать в
этом режиме, например, синхронно от звуковой активации. Эта функция особенно полезна, чтобы начать шоу
без существенной траты времени на программирование. Подключите кабелем XLR к DMX-«выходу»(OUT)
световой прибор Master (главный) с DMX-входом(IN) первого вспомогательного аппарата, затем подключите
DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так
далее.
DMX512
120Ω
