involight TRINITY200LED - Подключения

52

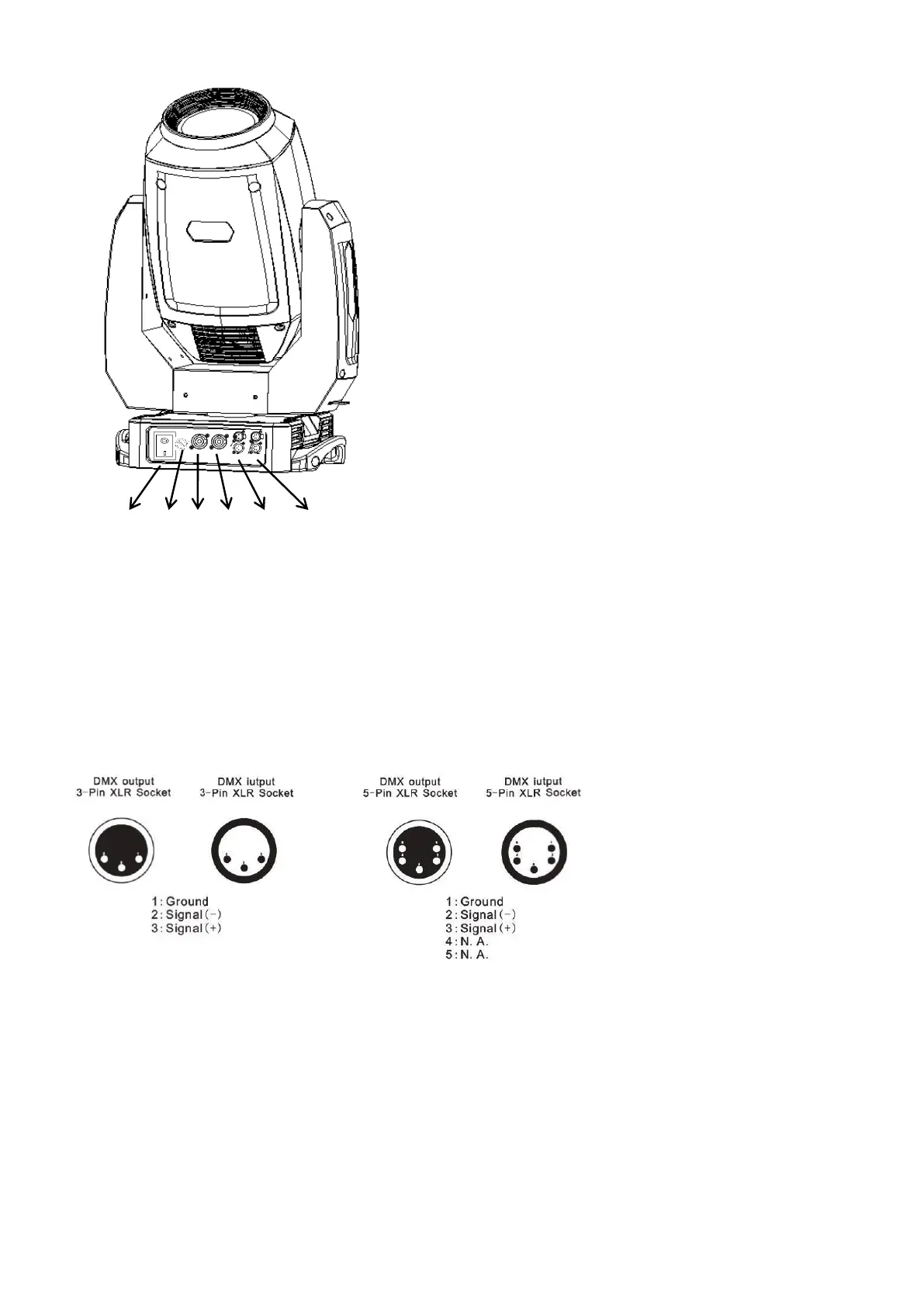

3.3 Подключения:
1. ON/OFF: переключатель включения / отключения питания устройства.
2. Держатель предохранителя F8A 250V
3. POWER IN: разъем PowerCon для подключения к сети переменного тока.
4. POWER OUT: разъем PowerCon для подключения к сети следующего устройства.
5. 3-контактный или 5- контактный выходной разъем XLR
6. 3-контактный или 5- контактный входной разъем XLR для подключения сигнала управления (например, DMX
консоли).
DMX -
В качестве DMX входа и DMX выхода, используются разъемы XLR.
Назначение контактов: Назначение контактов:
1. Масса (Экран)
1. Масса (Экран)
2. DMX-
2. DMX-
3. DMX+ 3. DMX+
4. свободен, или 2. Соединение (2 Link, по желанию) DMX-
5. свободен, или 2. Соединение (2 Link, по желанию) DMX+
1
3
4
5
6
2
